14. Service, toebehoren, reserveonderdelen
Reserveonderdelen en toebehoren die niet door
Grundfos worden geleverd, worden ook niet door
N.B.
Grundfos geïnspecteerd of goedgekeurd.
De installatie en/of het gebruik van zulke producten kan de
gespecificeerde eigenschappen van de pompset op negatieve
wijze beïnvloeden en dus schaden. Het gebruik van niet-originele
reserveonderdelen en toebehoren leidt tot de uitsluiting van even-
tuele aansprakelijkheid namens Grundfos voor schade die hier-
van het gevolg is.
Eventuele storingen die niet gerepareerd kunnen worden dienen
alleen te worden verholpen door Grundfos of erkende service-
partners.
Geef in geval van storing een nauwkeurige beschrijving van de
storing, zodat de servicemonteur voor de juiste reserveonderde-
len kan zorgen.
Neem contact op met Grundfos om serviceonderdelen te bestel-
len. Houd het serienummer van de pompinstallatie gereed en
geef aan welk specifiek onderdeel vervangen moet worden. De
technische gegevens voor het systeem vindt u op het typeplaatje.
Zie paragraaf 5. Identificatie.
15. Technische specificaties
15.1 Pompset
Afmetingen: Zie pagina 29.
Gewicht:
Zie pagina 29.
15.2 Geluidsbelasting
Voor meer informatie over geluidsdrukniveau, zie pagina 30.
De geluidsdruk wordt gemeten zonder geluidsdemper en op 1 m
afstand van de pompset.
De meegeleverde geluiddemper is ontworpen voor
de eisen van de industriële markt. Als u strengere
N.B.
eisen met betrekking tot het geluidsniveau hebt, kunt
u een andere geluidsdemper bestellen en installeren.
15.3 Pomp
Technische specificaties: Zie pagina 29.
Nominaal debiet:
Zie typeplaatje van de pomp.
Nominale opvoerhoogte: Zie typeplaatje van de pomp.
Max. werkdruk:
Zie typeplaatje van de pomp.
Keurmerk:
Zie typeplaatje van de pomp.
Zie typeplaatje van de pomp voor verdere gegevens over de
prestaties.
15.3.1 Toelaatbare flenskrachten en draaimomenten
F
Z
F
M
y
y

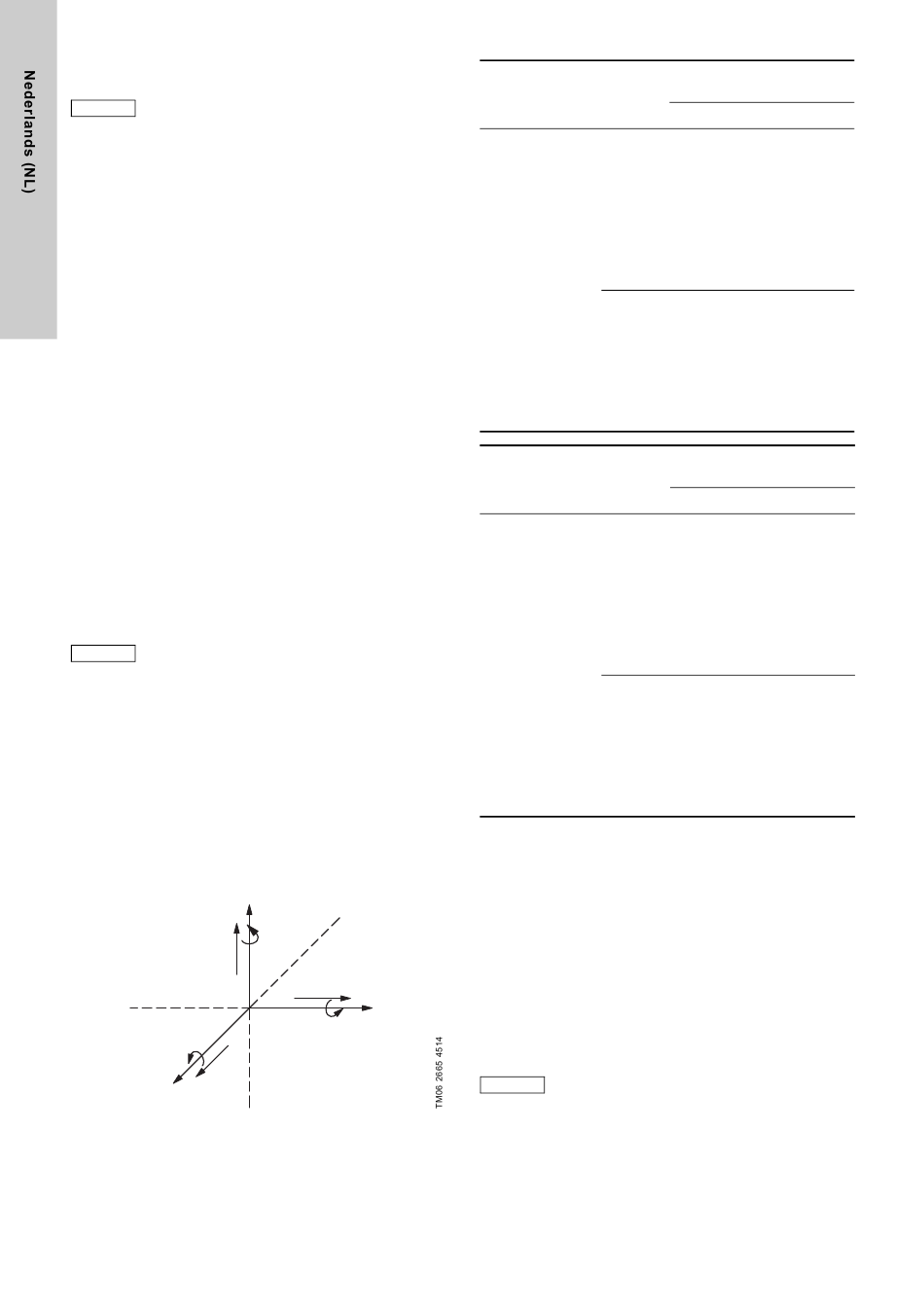

Afb. 30 Flenskrachten en aandraaimomenten
24
M
Z
F
X
M
X
Flens-
Grijs gietijzer
maat
[inch]
2
2,5
3
4
5
6
8
Horizontale pomp
x-as parallel aan
10
pompas
12
14
16
18
20
24
30
Flens-
Grijs gietijzer
maat
[inch]
2
2,5
3
4
5
6
8
Horizontale pomp
x-as parallel aan
10
pompas
12
14
16
18
20
24
30
* ΣF en ΣM zijn de vectorsommen van de krachten en momen-
ten.
Als niet alle belastingen de maximaal toelaatbare waarde berei-
ken, zou één van deze waarden de normale grenswaarde kunnen
overschrijden. Neem contact op met Grundfos voor meer informa-
tie.
15.4 Accu
Stuks:
12 V - 1 per starterset
24 V - 2 per starterset
Accuspanning:
12 V
Voltage starterset:
12 of 24 V
Technische gegevens: Zie pagina 30.
Laad de accu's niet op met een externe oplader als
Voorzichtig
deze zijn verbonden met de bedieningskast.
Krachten
[N]
Fx
Fy
Fz
ΣF*
890
2224
890
2555
1112
2780
1112
3194
1334
3336
1334
3832
1779
4448
1779
5110
2224
5560
2224
6388
2669
6672
2669
7666
3559
8896
3559
10221
4137
10364
4137
11901
4430
11103
4430
12749
4724
11841
4724
13596
5018
12580
5018
14444
5311
13318
5311
15290
5605
14056
5605
16137
6192
15533
6192
17831
7073
17748
7073
20373
Aandraaimomenten
[Nm]
Mx
My
Mz
ΣM*
678
1356
678
1661
847
1695
847
2076
1017
2034
1017
2491
1356
2712
1356
3322
1695
3390
1695
4152
2034
4067
2034
4981
2712
5423
2712
6642
3390
6779
3390
8303
4067
8135
4067
9963
4745
9491
4745
11624
5423
10847
5423
13284
6101
12202
6101
14944
6779
13558
6779
16605
8135
16270
8135
19927
10169 20337 10169 24908
