(Figuur 4). De kop van de gaffelpen moet naar de
voorzijde van het maaidek wijzen.
8. Monteer een bout van 1/2 x 3/4 inch en een ring
bovenop elke maaihoogtestang (Figuur 4).
4
De aftakas van de
tractie-eenheid vervangen
(uitsluitend maaidek model
30366)
Geen onderdelen vereist
Procedure
Maaidek model 30366 is uitgerust met een kortere
aftakas die als volgt op de tractie-eenheid moet worden
bevestigd:
1. Verwijder de borgpen, bouten en borgmoeren
waarmee het vrouwelijke uiteinde van de aftakas aan
de as van de tractie-eenheid is bevestigd.
2. Verwijder de aftakas van de as van de tractie-eenheid
en bewaar deze voor toekomstig gebruik.
3. Monteer met de borgpen het vrouwelijke uiteinde
van de aftakas die werd meegeleverd met het
maaidek, aan de as van de tractie-eenheid.
4. Draai de bouten en borgmoeren vast.
5
De aftakas aan de tandwielkast
van het maaidek bevestigen
Geen onderdelen vereist
Procedure
1. Schuif de mannelijke aftakas in de vrouwelijke
aftakas. Lijn de montage-openingen in de
ingangsschacht van de tandwielkast uit met de
openingen in de aftakasschacht en schuif deze in
elkaar.
1. Aftakas
2. Bouten en borgmoeren
2. Bevestig deze met een rolpen.
3. Draai de bouten en moeren vast.
6
De machine smeren
Geen onderdelen vereist
Procedure
Voordat de machine wordt gebruikt, moet deze worden
gesmeerd, zodat een goede smering is gewaarborgd;
zie Lagers en Lagerbussen smeren. Als de machine
niet goed is gesmeerd, kunnen belangrijke onderdelen
hierdoor voortijdig slijten of defect raken.
12

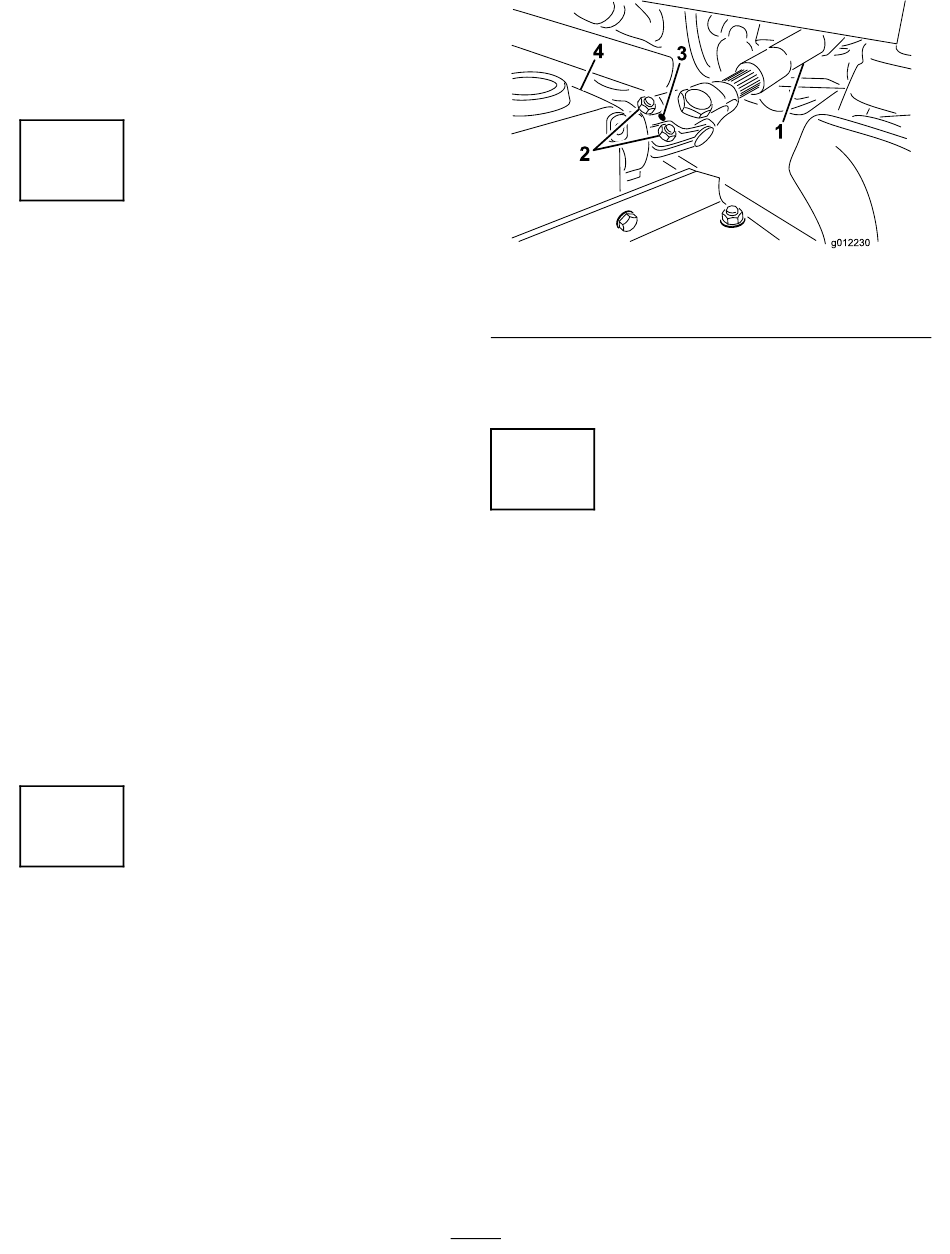

Figuur 5
3. Tandwielkast
4. Rolpen
