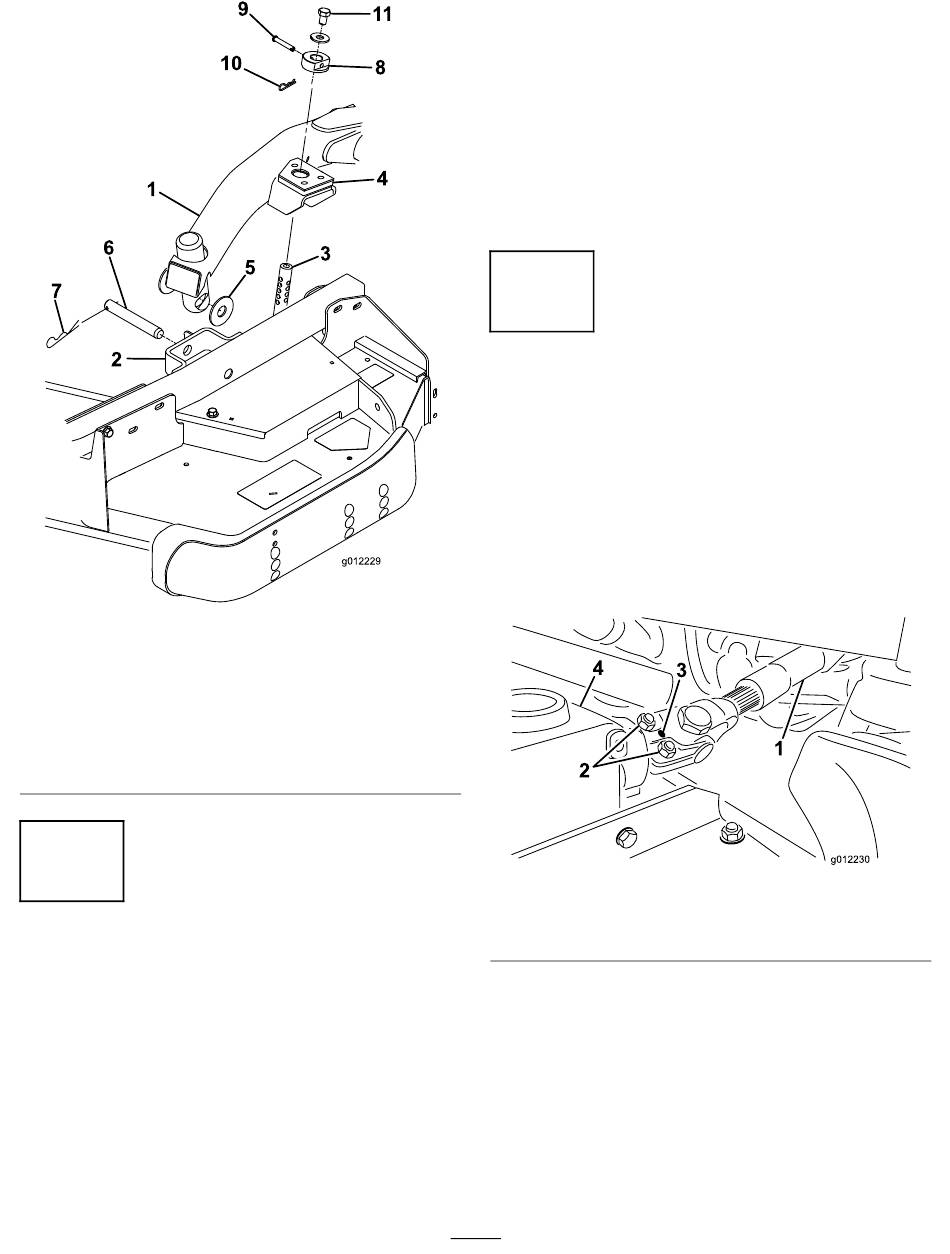

1. Hefarm
2. Beugel van zwenkwielarm
3. Maaihoogtestang
4. Blokken van hefarm
5. Drukringen
6. Gaffelpen
3
De aftakas van de
tractie-eenheid vervangen
Geen onderdelen vereist
Procedure
Maaidek model 30366 is uitgerust met een kortere
aftakas die als volgt op de tractie-eenheid moet worden
bevestigd:
Figuur 3
7. R-pen
8. Maaihoogtekraag
9. Gaffelpen
10. R-pen
11. Bout
1. Verwijder de borgpen, bouten en borgmoeren
waarmee het vrouwelijke uiteinde van de aftakas aan
de as van de tractie-eenheid is bevestigd.
2. Verwijder de aftakas van de as van de tractie-eenheid
en bewaar deze voor toekomstig gebruik.
3. Monteer met de borgpen het vrouwelijke uiteinde
van de aftakas die werd meegeleverd met het
maaidek, aan de as van de tractie-eenheid.
4. Draai de bouten en borgmoeren vast.
4
De aftakas aan de tandwielkast
van het maaidek bevestigen
Geen onderdelen vereist
Procedure
1. Schuif de mannelijke aftakas in de vrouwelijke aftakas.
Lijn de montage-openingen in de ingangsschacht
van de tandwielkast uit met de openingen in de
aftakasschacht en schuif deze in elkaar.
1. Aftakas
2. Bouten en borgmoeren
2. Bevestig deze met een rolpen.
3. Draai de bouten en moeren vast met een koppel van
18 tot 25 Nm.
11
Figuur 4
3. Tandwielkast
4. Rolpen
