2. Sluit detectoren (inclusief hittemelders, indien gebruikt) aan op de aansluitingen van de
geselecteerde zone. Alle detectoren moeten parallel aangesloten worden. Indien een EOL
weerstand aanwezig is, verwijder deze en sluit de weerstand aan parallel over de laatste
detector.
Toepasbare vierdraads rookmelders
Gebruik alleen vierdraads rookmelders die een werkspanning hebben van 10-14VDC, en waarbij
de alarm resettijd niet langer is dan 6 seconden. In de onderstaande tabel zijn een paar
toepasbare rookmelders te vinden.
Optische Rookmelder
Thermo-differentiaal melder
Thermo-max melder
Configureren van zone 7 voor sleutelschakelaarfunctie
Zone 7 kan ook gebruikt worden als aansluiting voor een sleutelschakelaar. Als op zone 7 een
sleutelschakelaar wordt gebruikt, kan het maar aan één partitie aangewezen worden. Om de
sleutelschakelaar in te stellen voor gebruik, moet het volgende gedaan worden:
1. Voer het partitienummer in waaraan de sleutelschakelaar gekoppeld is in programmaveld *15.
2. Zonetype 10 (Intern, met vertraging) is automatisch toegewezen aan zone 7.
3. Sluit de sleutelschakelaar aan op zone 7. Breng de EOL weerstand daar parallel op aan. Als
er sleutelschakelaarLEDs gebruikt worden, bedraad het dan zoals getekend in het hoofdstuk
Spanningstriggers.
Toepassingen Zone 9
Deze zone is niet supervised, en is te gebruiken om snel reagerende glasbreukmelders of
schokdetectoren op te merken. Wanneer men zone 9 gebruikt, onthoud dan het volgende:
• Gebruik alleen verbreekcontact(N.C.)modules, die met elkaar in serie zijn geschakeld.
• Zone 9 kan voor elk type melding, behalve brand (type 09) of paniek (typen 06, 07 en 08)
geprogrammeerd worden.
• Programmeer zone 9 voor snelle (10 mSec) of normale (350 mSec - 500 mSec) respons in
programmeeradres *14.
F

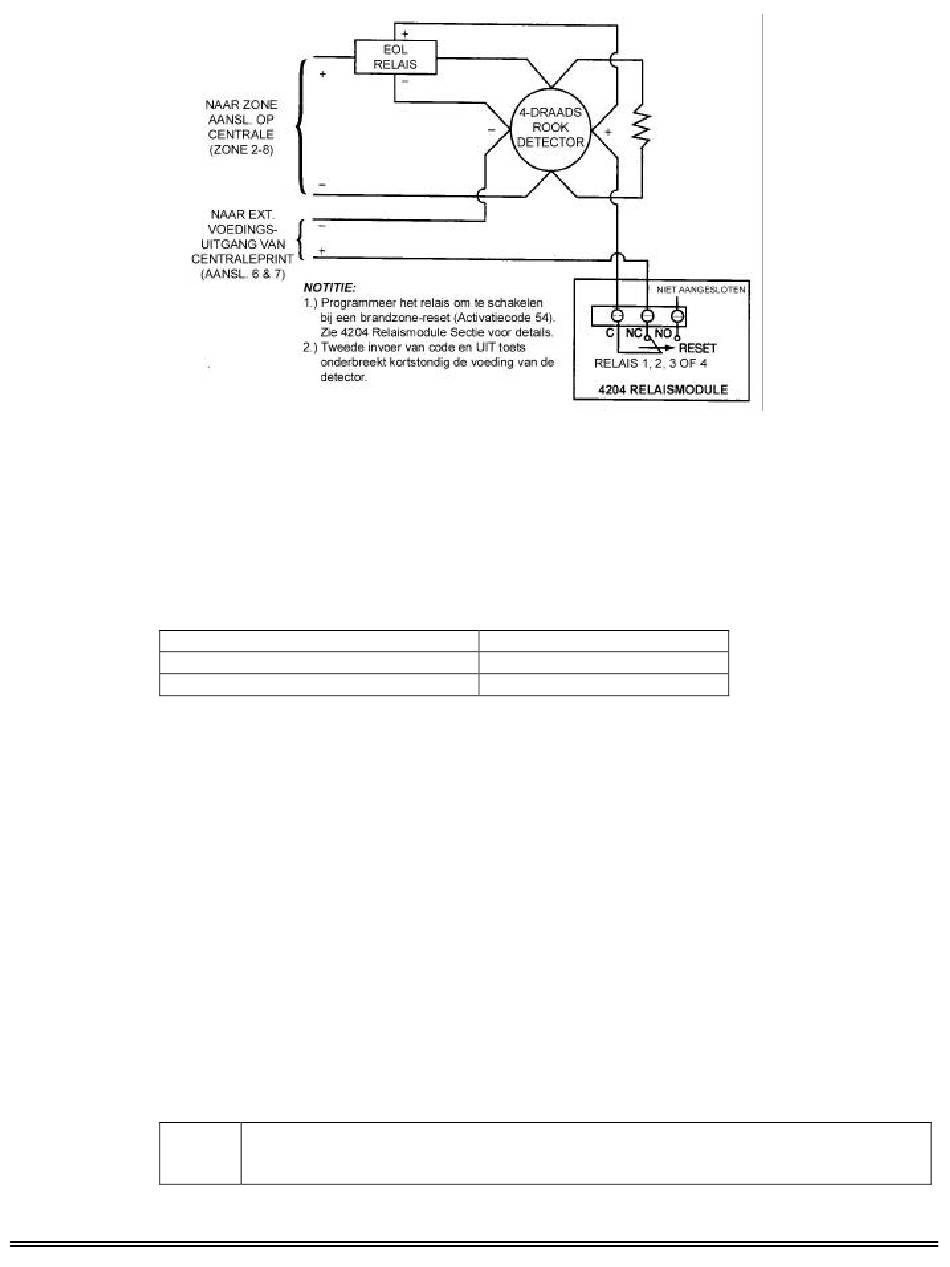

Tekening aansluiten relais 4204 aan rookmelder
Vermijd het gebruik van mechanische, magnetische of relaiscontacten op zone 9,
wanneer men deze zone heeft geprogrammeerd met snelle (10 mSec) respons.
2600EC
3600EC
4600EC
