9
RELAIS
Dit hoofdstuk behandelt de 4204 relaismodule.
Relais van de 4204-modules zijn programmeerbare schakelaars, die gebruikt kunnen worden
voor verschillende functies. Ze kunnen gebruikt worden om lichten aan- en uit te schakelen,
bedienen van sirenes, statusindicaties, enz. In dit systeem moet voor elk relais geprogrammeerd
worden hoe het moet werken (ACTIE), wanneer het moet activeren (START), en wanneer het
moet stoppen (STOP). Elke module staat beschreven in de #93 Relais-programmeerstand. Het
systeem kan ook geprogrammeerd worden om deze modules te activeren op specifieke tijden,
door gebruik te maken van de #80 Tijdschema Menustand – Tijdgestuurde gebeurtenissen.
Het systeem kan (indien voorzien van 4204 Relais modules) in totaal 32 relais ondersteunen.
Elke 4204 module bevat 4 relais met wisselcontacten.

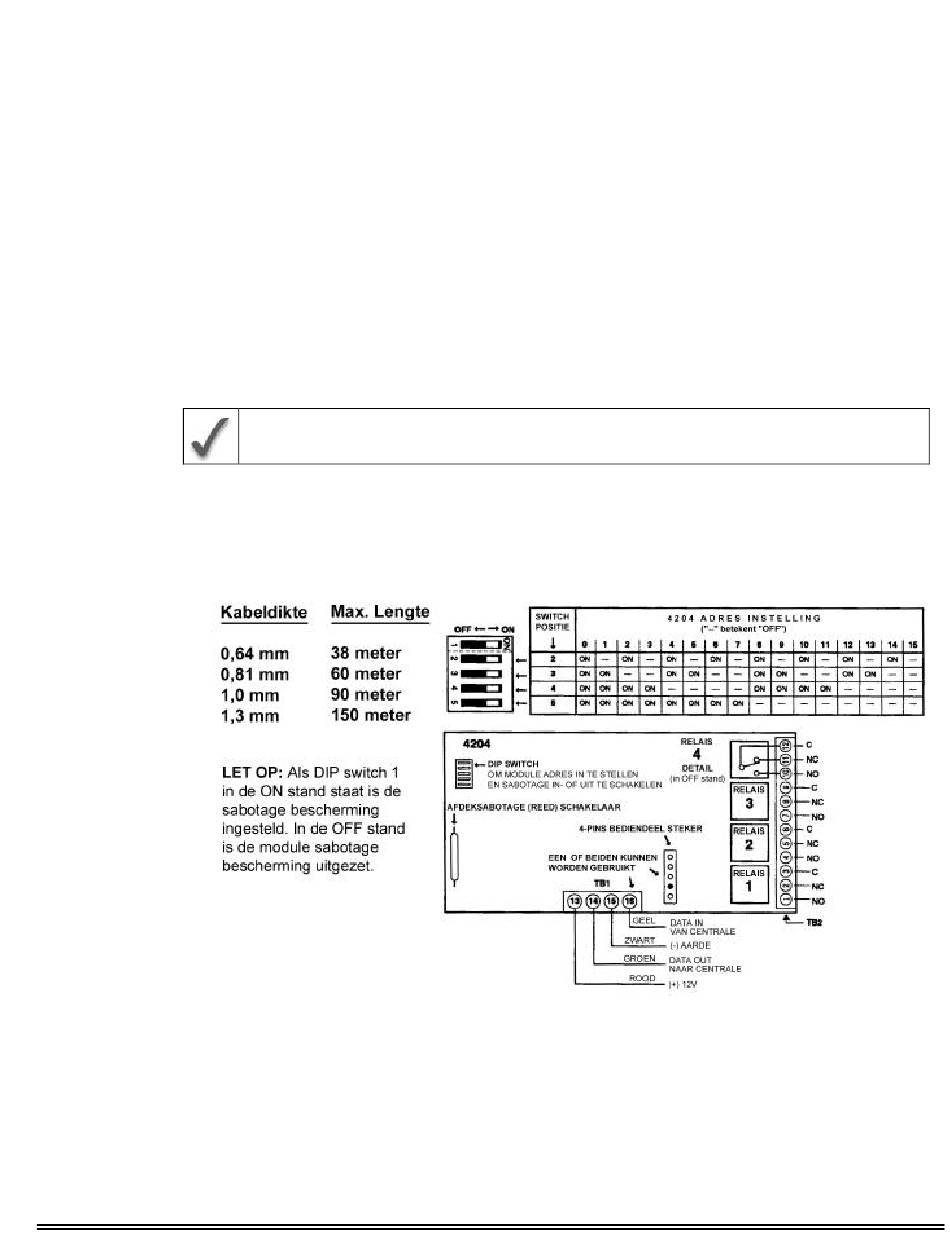

1. Stel de 4204 DIP switches in op een adres tussen 01-15, dat niet gebruikt wordt door andere
modules (codebedienpanelen, RF ontvangers, etc). Indien meerdere modules gebruikt
worden, moet op elke module een verschillend adres ingesteld worden.
2. Sluit de 4204 module(s) aan op de aansluitingen van het codebedienpaneel (6, 7, 8, en 9).
Gebruik de meegeleverde kabel bij het monteren van de relais module in de
systeembehuizing. Gebruik standaard 4-draads twisted pair-kabel wanneer de relaismodule
buiten de systeembehuizing wordt gemonteerd. Bedraad elke 4204 terug naar centrale. De
maximale draadlengte van de centrale naar de 4204 mag niet groter worden dan:
Opm.: Met DIPswitch 1 kan de sabotageschakelaar overbrugd worden (ON). In dit geval zal
zonder kap geen waarschuwing (CHECK), dan wel alarm gegenereerd worden.
- 34 -
De relais module zal niet werken totdat het adres dat gekozen is, als zodanig is
geprogrammeerd in de Module-programmeerstand van het systeem.
4204 Relais Module
