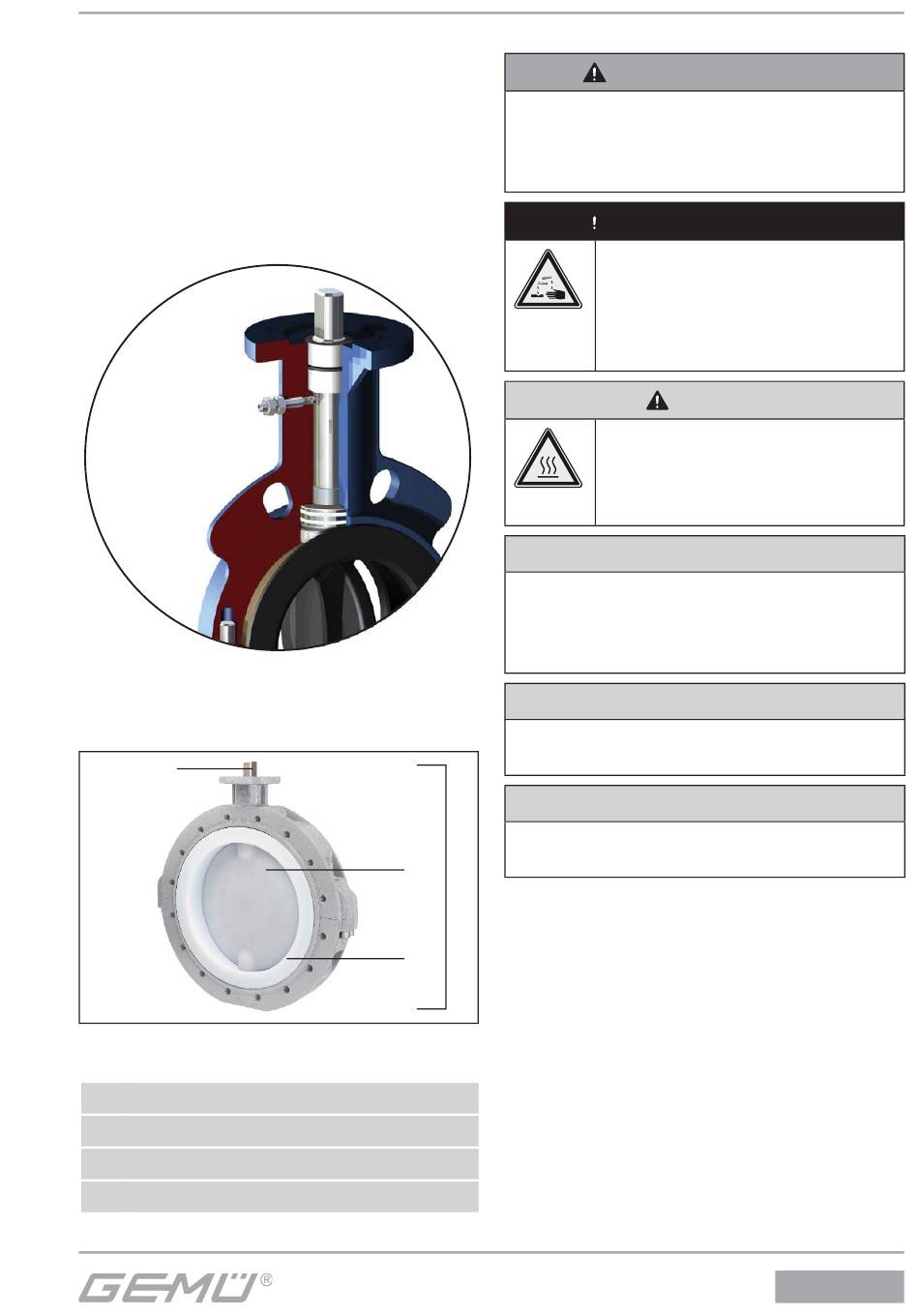

Beschrijving
Onder de aandrijffl ens bevindt zich een
verend drukstuk. Dit zorgt ervoor dat
het potentieel van de as en schijf wordt
overgedragen op de klepbehuizing.
Het contact met de klepbehuizing wordt
gegarandeerd door een getande borgring.
Ter plaatse van het drukstuk moet de
kabelschoen met de aardingskabel worden
bevestigd.
Potentieel-
vereff ening
10
Apparaatopbouw
a
Apparaatopbouw
1
2-delige behuizing
2
Schijf
3
Afsluitafdichting
a
As met vierkant
11
Montage
Onder druk staande armaturen!
® Risico van ernstig of dodelijk letsel!
Alleen aan een drukloos systeem
G
werken.
Vlinderkleppen zonder bedienings-
G
element die in een pijpleiding zijn
gemonteerd, mogen niet onder druk
worden gezet.
Geen extra afdichtingen of vetten bij
G
de montage gebruiken.
Bij gebruik als eindarmatuur moet er
G
een tegenfl ens worden aangebracht.
2
1
Geschiktheid van het behuizings-, schijf-,
G
as- en afdichtingsmateriaal al naargelang
het bedrijfsmedium controleren.
3
Zie hoofdstuk 5 "Technische gegevens".
Montagewerkzaamheden alleen door
G
geschoold vakpersoneel laten uitvoeren.
Houd rekening met geschikte
G
beschermingsmiddelen volgens de
voorschriften van de exploitant van de
installatie.
Vlinderklep niet blootstellen aan
G
overmatige externe belasting.
Montageplaats zodanig kiezen dat de
G
vlinderklep niet als klimsteun kan worden
gebruikt.
29 / 40
WAARSCHUWING
WAARSCHUWING
Agressieve chemicaliën!
® Brandwonden!
Montage uitsluitend met
G
geschikte beschermings-
middelen uitvoeren.
LET OP
Warme installatiedelen!
® Verbranding!
Uitsluitend aan een
G
afgekoeld systeem werken.
LET OP
LET OP
LET OP
490
