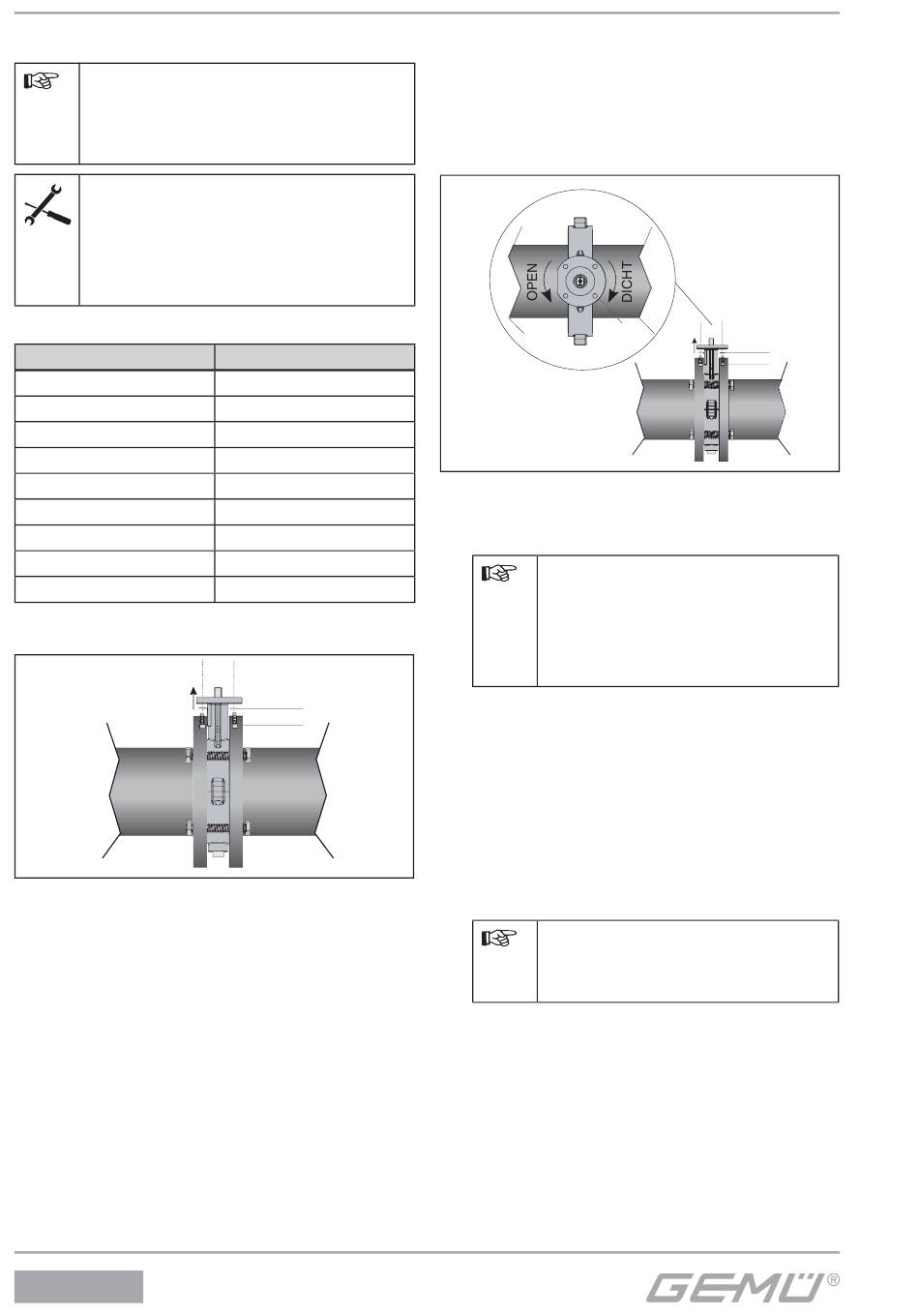

14.4
Aandrijving vervangen
Montage-instructies voor
de aandrijvingen vindt u in
de separaat bijgevoegde
montagehandleiding.
Voor het vervangen van de
aandrijving is het volgende
gereedschap nodig:
inbussleutel
ring- of steeksleutel
Aanhaalmomenten:
Boutafmetingen
M5
M6
M8
M10
M12
M14
M16
M20
M24
14.4.1 Aandrijving demonteren
1. Installatie of deel van de installatie
drukloos schakelen en aftappen.
2. Pneumatische aandrijving: stuurmedium
drukloos schakelen.
3. Pneumatische aandrijving: leiding(en)
voor het stuurmedium ter plaatse van de
aandrijving verwijderen.
4. Elektromotorische aandrijving:
aandrijving loskoppelen van de
stroomtoevoer.
5. Elektromotorische aandrijving:
elektrische verbindingen volgens
bijgaande handleiding loskoppelen.
490
Aanhaalmoment
5-6 Nm
10-11 Nm
23-25 Nm
48-52 Nm
82-86 Nm
132-138 Nm
200-210 Nm
390-410 Nm
675-705 Nm
3
2
6. Bouten 2 losdraaien en verwijderen met
borgring(en)/veerring(en) 3.
7. Aandrijving naar boven toe eraf trekken.
® Aandrijving is gedemonteerd.
14.4.2 Aandrijving monteren
1. Positie van de klepschijf bij gleuf a
afl ezen en schijf zo nodig in de juiste
stand draaien.
Gleuf a dwars op de
leidingsrichting: vlinderklep
gesloten.
Gleuf a in leidingsrichting:
vlinderklep geopend.
2. Handmatige, pneumatische en
elektromotorische aandrijving: vierkant
van de vlinderklep in de aandrijfas van
de aandrijving steken.
3. Zorg ervoor dat de positie van de
schijf en de visuele indicatie van de
aandrijving overeenkomen!
4. Aandrijving met borgring(en)/
veerring(en) 3 en bout(en) 2 vastdraaien.
Voor aanhaalmomenten
zie tabel in hoofdstuk 14.4
"Aandrijving vervangen".
® Aandrijving is gemonteerd.
5. Ingebruikname volgens hoofdstuk 12
"Ingebruikname".
34 / 40
a
3
2
