11.2

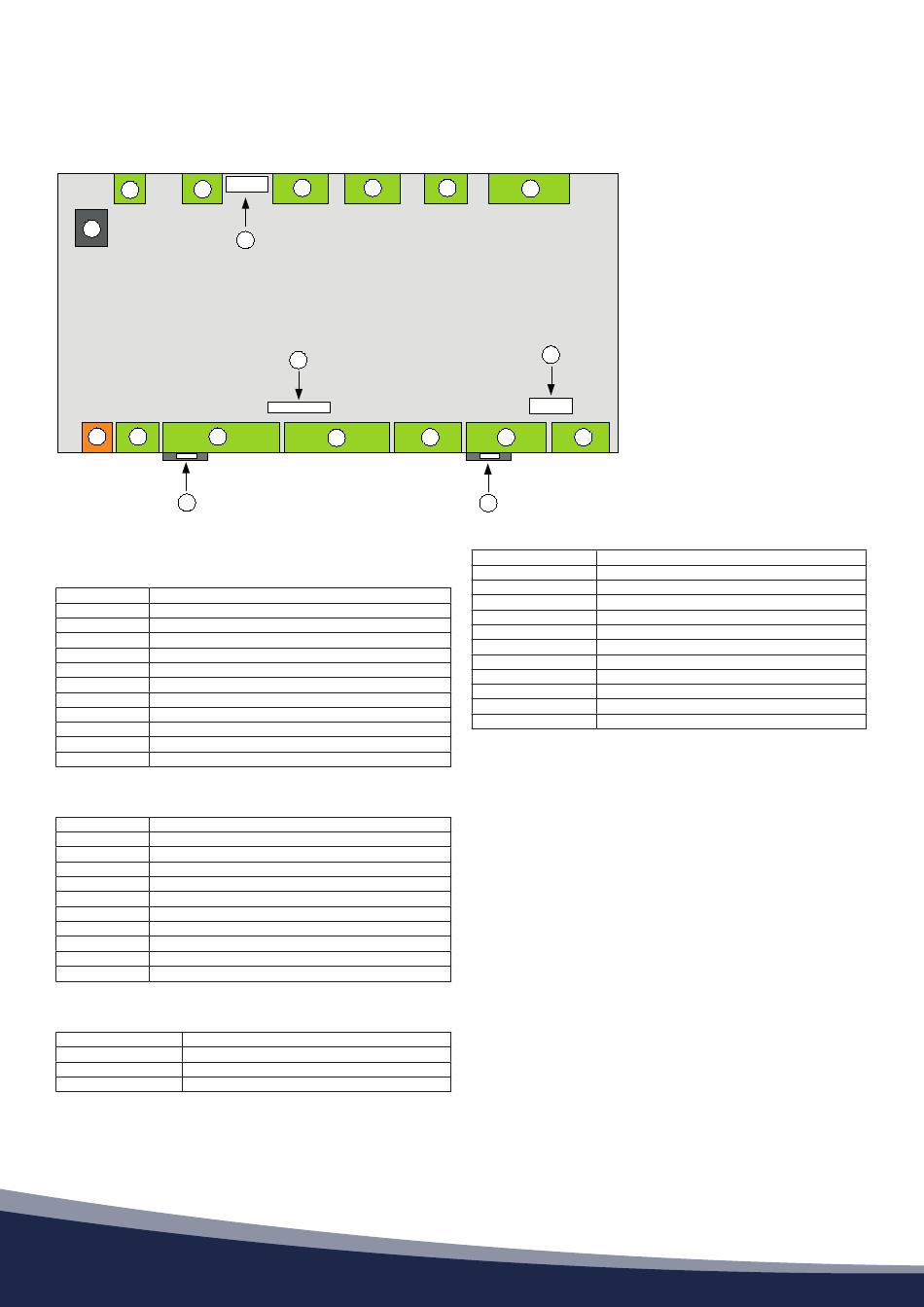

BEDRADING INTERNE KLEMMENSTROOK
VAN BUITENUNIT KITA - AIR
ELEKTRA ( UPC )
12.
12
11
10
1
2
18 18
12.1 DIGITALE UITGANGEN
NO1
/
NO2
/
NO3
/
NO4
/
NO5
Condensafvoerverwarming
NO6
Alternatieve krachtbron
NO7
/
NO8
/
NO9
/
NO10
4-wegklep voor cyclusomkering
NO11
Compressor carter verwarming
NO12
/
12.2 DIGITALE INGANGEN
ID1
Winter-/zomerpendel
ID9
Thermische compressor afvoer
ID3
Drukschakelaar voor hoge druk
ID4
/
ID5
/
ID6
/
ID7
/
ID8
Afstandsbediening aan-uit
ID10
Stroomschakelaar
12.3 ANALOGE UITGANGEN
Y1 (0-10V)
/
Y2 (0-10V)
/
Y3 (0-10V/PWM))
/
Y4 (0-10V)
/
22
14
15
13
4
3
5
16
17
8
6
7
9
18
12.4 ANALOGE INGANGEN
B1 (NTC HS)
B2 (NTC)
Interne omgevingstemperatuur
B3 (NTC)
B4 (NTC)
B5 (NTC)
B6 (0-5V)
Inspuitdruk omvormer
B7 (NTC)
B8 (NTC)
Externe temperatuur
B9 (NTC HT)
Temperatuur van de compressor
B10 (NTC HS)
Compressor zuigtemperatuur
B11 (0-5V)
Hoge druk omvormer
B12 (0-5V)
Lage druk omvormer
1 Voeding 24 Vdc
2 Voeding van de sensor
3 Analoge ingangen van B1 tot B7
4 Poort BMS
5 Digitale ingangen van DI1 tot DI7
6 Analoge uitgangen van Y1 tot Y4
7 Analoge ingangen van B8 tot B12
8 Injectieklep
9 Digitale ingangen van DI8 tot DI12
10 P-Lan 1 Bedieningspaneel
11 P-Lan 2
12 Poort RS485 Modbus
13 Expansieklep
14 Blokuitgangen C1 NO1 - NO3
15 Blokuitgangen C2 NO4 - NO6
16 Blokuitgangen C3 No7 - Nc7
17 Blokuitgangen C4 NO8 - NO12
18 Blokhaken Din 35
