K - TOUCH PANEEL
14.
Te raadplegen wanneer het K-Touch paneel aanwezig is.
14.1 WAARSCHUWINGEN
Om het paneel op afstand te kunnen controleren met behulp van een
VNC-programma, is het noodzakelijk dat het gebouw is uitgerust met
internettoegang en dat het HCC Touch paneel fysiek is aangesloten
via een netwerkkabel op de router of switch.
Het paneel wordt geleverd met de "Easy Access" functie reeds
geactiveerd, die geldt voor de levensduur van het paneel. Deze
functie maakt het mogelijk, met behulp van een specifieke client,
om op afstand toegang te krijgen tot het paneel met behulp van een
PC of een Smartphone zonder verdere configuratie, alleen door het
invoeren van de gebruiker en het wachtwoord van de Easy Access
account. De toegangsgegevens worden op het moment van activering
per e-mail aan de klant verstrekt. Daarom is het noodzakelijk om bij
de aankoop een geldig e-mailadres op te geven waarop u alle nuttige
informatie zult ontvangen.
14.2 VOORBEREIDING VAN DE INSTALLATIE VAN HET
K - TOUCH PANEEL
LET OP!
Het K-Touch paneel mag alleen via de interne voeding van het
apparaat van stroom worden voorzien, anders vervalt de garantie.
panel
NOTE!
The K-Touch panel may only be supplied with power via the internal
power supply of the machine, otherwise the guarantee expires.
MODBUS-kabel:
Templari HCC kabel
Voedingskabel:
2x1 mm2
Voeding:
HCC POW 24Vdc, 2,5A
Bereid het elektrische systeem voor op de doorvoer van kabelgoten
met een diameter van ten minste 16 mm voor de doorvoer van
alleen MODBUS-kabel en voeding voor sensoren en apparaten.
14.2.1
MODBUS CONNECTIE
WAARSCHUWING!
Wij adviseren het gebruik van de HCC CABLE datakabel.

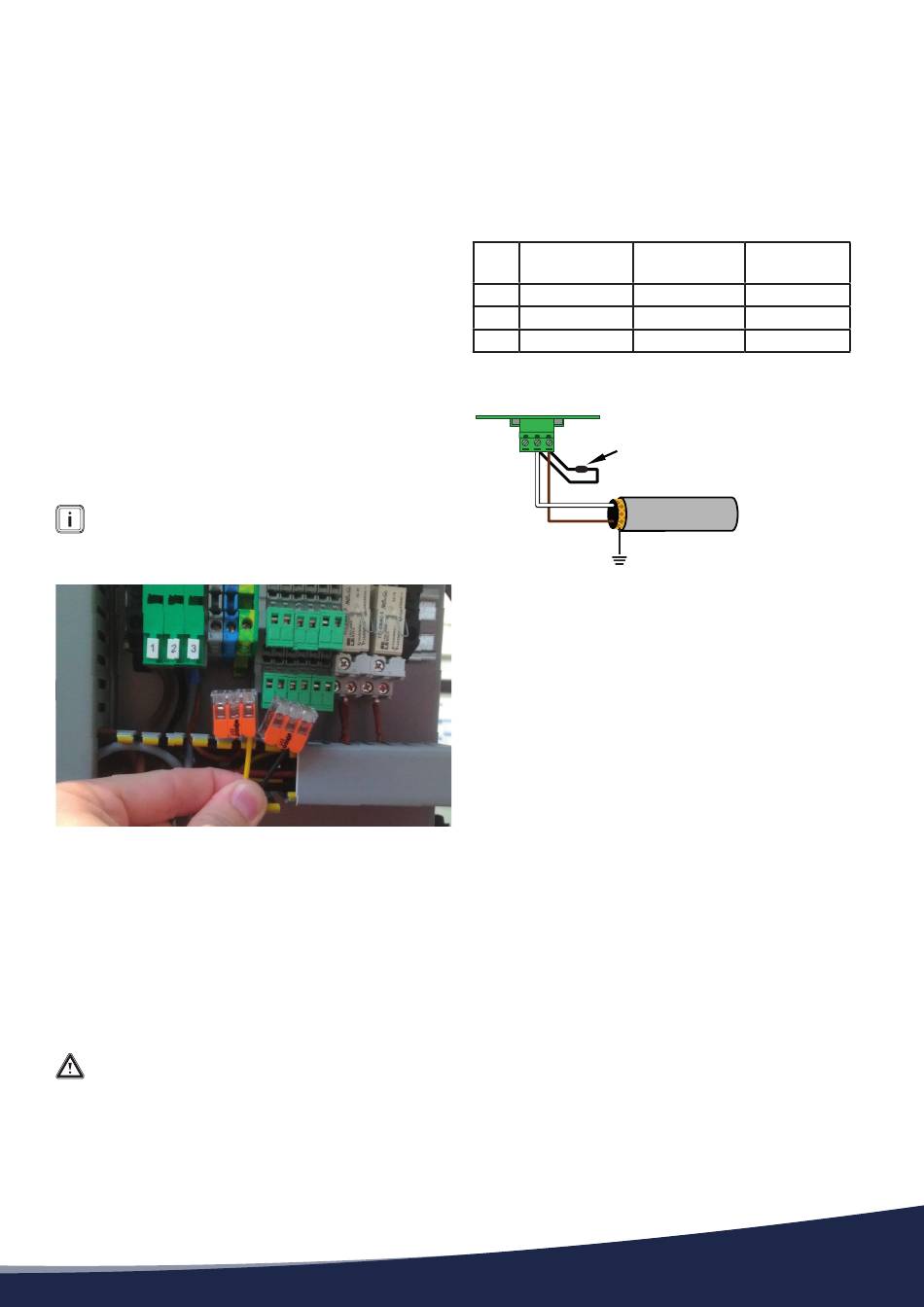

De verbindingen tussen de op de machine gemonteerde GBS-kaart
en het K-Touch Panel moeten voldoen aan de in Tab1 en Figuur 1
getoonde verbindingen.
Het K-Touch Panel kan ook worden aangesloten op het PLan-netwerk
van de μPC zoals getoond in Figuur 6.
Sluit de G (Ground) pool van de HCC Connect kabel van het K-Touch
Panel aan op de afscherming van het Modbus data netwerk. Sluit de
aardklem van de voeding aan op de afscherming van het Modbus-
datanetwerk.
De afschermingen van de verschillende kabeldelen, tussen de
verschillende apparaten die aanwezig kunnen zijn, moeten in serie
worden aangesloten en NIET in de G-pool van elk apparaat worden
gestoken, zoals in figuur 2.
BMS
Data cable
GND
shielding socket
shielding socket
+
A
-
B
BMS
G
+ -
TERMINATOR
RESISTOR
A
B
Opmerking: als er meer apparaten zijn, mag de bekabeling van
MODBUS-gegevens nooit worden uitgevoerd met directe aftakkingen
die Y of steraansluiting. De verbinding tussen een apparaat en het
volgende moet plaatsvinden via "aaneengeschakelde" verbindingen,
waarbij de sensoren en MODBUS-apparaten achter elkaar worden
aangesloten. Daarom is het handig om de kabelgoot voor te bereiden
op de doorvoer van 2 MODBUS-datakabels; de eerste is bestemd
voor het betreffende apparaat en de tweede zal de retour zijn om het
volgende apparaat aan te sluiten.
Elke kabelgoot die op een sensor uitkomt, heeft dan aan de
binnenkant
3 bedradingen: 2 MODBUS-kabels (één die naar binnen komt plus
één die naar buiten gaat), plus een voeding bestaande uit 2 draden
2x1.
Een uitzondering vormen de apparaten met 2 terminals (gewoonlijk
de warmtepomp en het HCC-paneel), die in plaats daarvan één
MODBUS-kabel en één voeding hebben.
•
Gebruik voor datakabels van minder dan 10 meter slechts één
afsluitweerstand van 120 Ohm, die op de BMS of die op de
laatste ketenrandapparatuur.
•
Om het HCC-systeem op afstand te gebruiken, via een VNC-
programma, moet u de RJ45-poort (LAN1) aan de achterkant
van het K-Touch Panel via een Ethernet-kabel aansluiten op een
Router of Switch.
K-Touch Panel
HCC FLOOR e
ROOM sensors
A
A
B
B
120Ω
MODBUS
29
