ELEKTRISCHE AANSLUITING
• De installatie en de aansluiting op het elektrische net mag enkel toevertrouwd worden aan
een vakman (elektricien) die op de hoogte is van de voorgeschreven normen.
• Na het monteren moeten de stukken die onder spanning staan beschermd blijven.
• De nodige aansluitgegevens staan op het kenplaatje en het aansluitingsplaatje aan de
onderkant van het apparaat.
• Het apparaat dient door middel van een meerpolige stroomonderbreker van het net
gescheiden te zijn. Staat deze open (niet aangesloten), dan moet de contactopening
minstens 3mm bedragen.
• Het elektrische circuit dient van het net gescheiden te zijn door middel van de nodige
voorzieningen zoals bijvoorbeeld beveiligingsschakelaars, zekeringen, differentiële
schakelaars en contacten.
• Indien het toestel niet voorzien is van een bereikbaar stopcontact, dan moeten middelen
voor uitschakeling aan de vaste installatie toegevoegd worden inovereenstemming met de
installatieregeling.
• De voedingsslang moet zo geplaatst worden zodat deze de hete delen van de kookplaat of
de oven niet raakt.
Let op !
Dit apparaat is voorzien voor een aansluiting op een netspanning van 230V~ 50 / 60 HZ
Verbind steeds de aarding. Respecteer het aansluitingsschema.
De aansluitdoos bevindt zich onder de kookplaat.
Om het deksel te openen, gebruik een schroevendraaier en plaats deze in de 2 gleuven voor de 2
pijlen.
Netwerk
230 V~ 50/60
Hz
400 V~
50/60Hz
* berekend met de coëfficiënt van gelijktijdigheid volgens de standaard EN 60 335-2-6

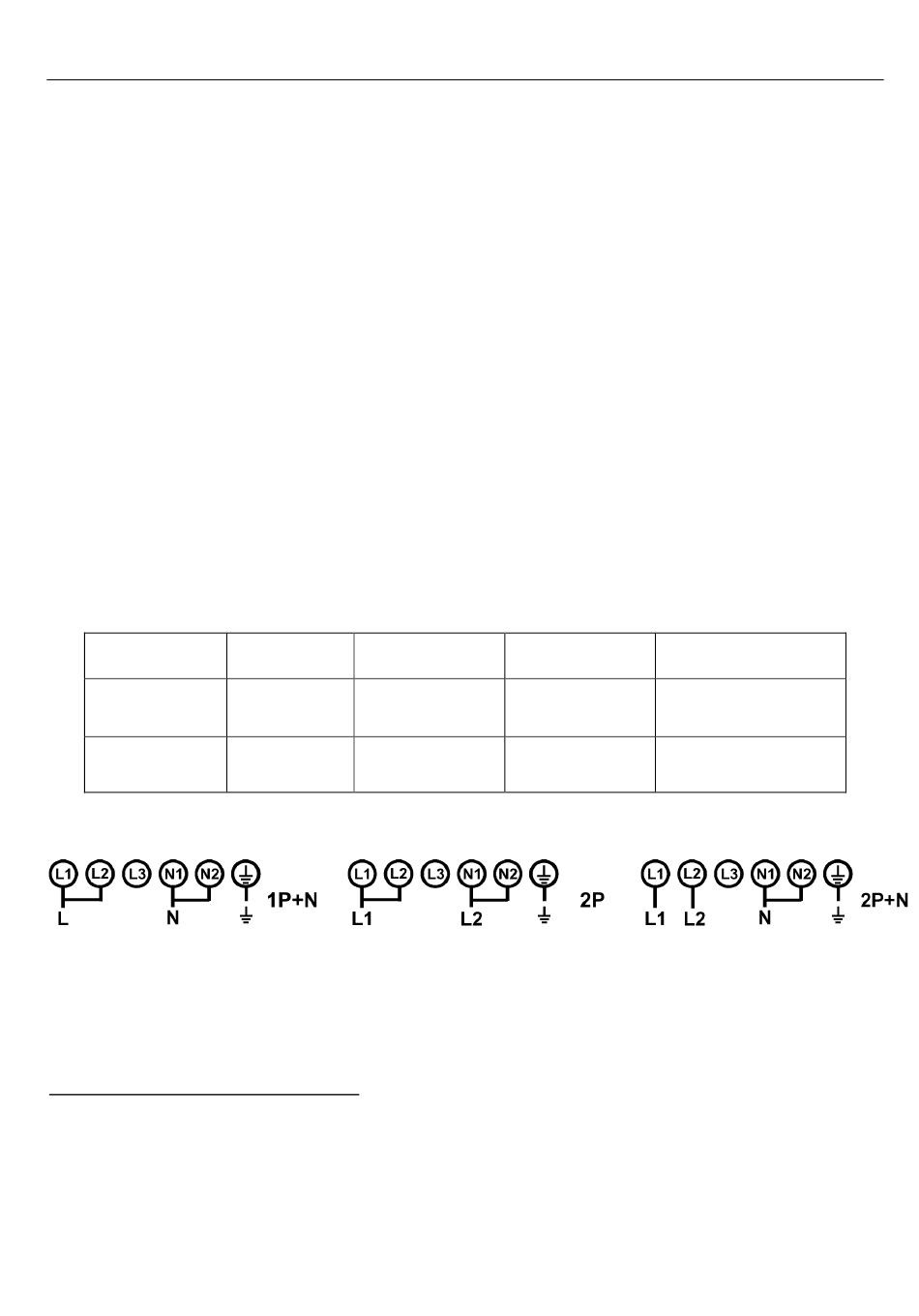

Aansluiting van de kookplaat:
Gebruik voor de verschillende aansluitmogelijkheden de messing verbindingsplaatjes die zich in
de behuizing bevinden.
Eenfasige aansluiting 230 V ~ 1P+N
Plaats de 1e brug tussen de terminals L1 en L2, de 2e brug tussen de terminals L2 en L3 en de
3e brug tussen de terminals N1 en N2.
Sluit de aarde aan op de klem "aarde", de nul N op de klem N1 of N2, de fase L op een van de
klemmen L1, L2 of L3.
Aansluiting
Aansluitsnoer
1 fase +N
3 x 2,5 mm
2 fasen + N
4 x 1,5 mm
Aansluitsnoer
H 05 VV - F
2
H 05 RR - F
H 05 VV - F
2
H 05 RR - F
23
Kaliber automaten
40 A *
25 A *
