ELEKTROANSCHLUSS
• Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann,
der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau
kennt und sorgfältig beachtet.
• Der Berührungsschutz betriebsisolierter Teile muss nach der Montage sichergestellt sein.
•
Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen, finden Sie auf dem
Typenschild.
• Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können.
Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als
geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
• Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabeln müssen perfekt
durch das Einbauen gedeckt sein.
• Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim festen
Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten berücksichtigt
werden.
• Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds nicht
berührt werden.
Achtung!
Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt.
Schließen Sie immer den Schutzleiter mit an.
Beachten Sie das Anschlussschema.
Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen,
verwenden Sie einen Schraubenzieher und schieben Sie ihn in den vorgesehenen Schlitzen hinein.
Netz
230V~ 50/60Hz
400V~ 50/60Hz
Anschluss des Kochfeldes:
Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die
sich im Gehäuse befinden.

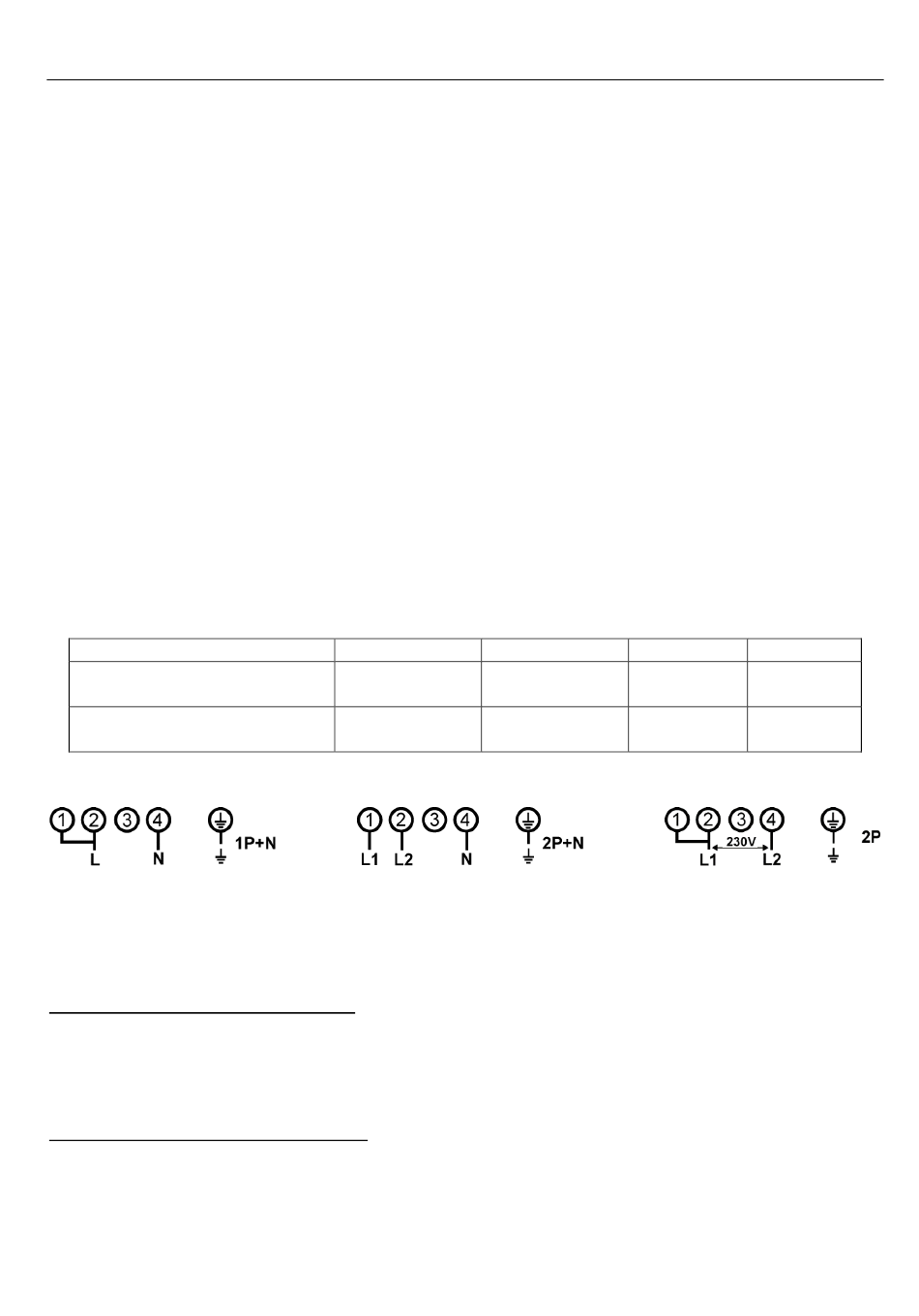

Einphasiger Anschluss 230V~1P+N
Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2.
Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme
4, die Phase L an Anschlussklemme 1 oder 2.
Zweiphasiger Anschluss 400V~2P+N
Befestigen Sie die Erdung an die « Erde » Anschlussklemme, den Nullleiter an Anschlussklemme
4, die Phase L1 an Anschlussklemme 1 und die Phase L2 an Anschlussklemme 2.
Anschluss
Durchmesser
1 Phase + N
3 x 2,5 mm²
2 Phasen + N
4 x 1,5 mm²
( * ) laut EN 60 335-2-6 Norm
95
Kabel
Sicherung
H 05 VV - F
25 A *
H 05 RR - F
H 05 VV - F
16 A *
H 05 RR - F
