CONNEXION ÉLECTRIQUE
• L'installation de cet appareil et son branchement au réseau électrique ne doit être confiés
qu'à un électricien parfaitement au fait des prescriptions normatives.
• La protection contre les pièces sous tension doit être assurée après le montage.
• Les données de raccordement nécessaires se trouvent sur la plaque signalétique et la
plaque de branchement placées sous l'appareil.
• Cet appareil doit être séparé du secteur par un dispositif de sectionnement omnipôles.
Lorsque celui-ci est ouvert (déclenché), un écartement de 3mm doit être assuré.
• Le circuit électrique doit être séparé du réseau par des dispositifs appropriés, par exemple
les disjoncteurs, les fusibles, les disjoncteurs différentiels et les contacteurs.
• Si l'appareil n'est pas muni d'une fiche accessible, des moyens de déconnection doivent
être incorporé à l'installation fixe conformément aux réglementations de l'installation.
• Le câble d'alimentation doit être placé de sorte à ce qu'il ne touche pas de parties
chaudes de la table de cuisson.
Attention !
Cet appareil n'est conçu que pour une alimentation en 230 V~ 50/60 Hz.
Raccordez toujours le fil de terre de protection.
Respectez le schéma de raccordement.
Le boîtier de raccordement se situe sous la plaque de cuisson. Pour ouvrir le capot, servez-vous
d'un tournevis moyen. Placez le dans les 2 fentes situées à l'avant des 2 flèches.
Réseau
230V~ 50Hz
400V~ 50Hz
* calculé avec le coefficient de simultanéité suivant standard EN 60 335-2-6

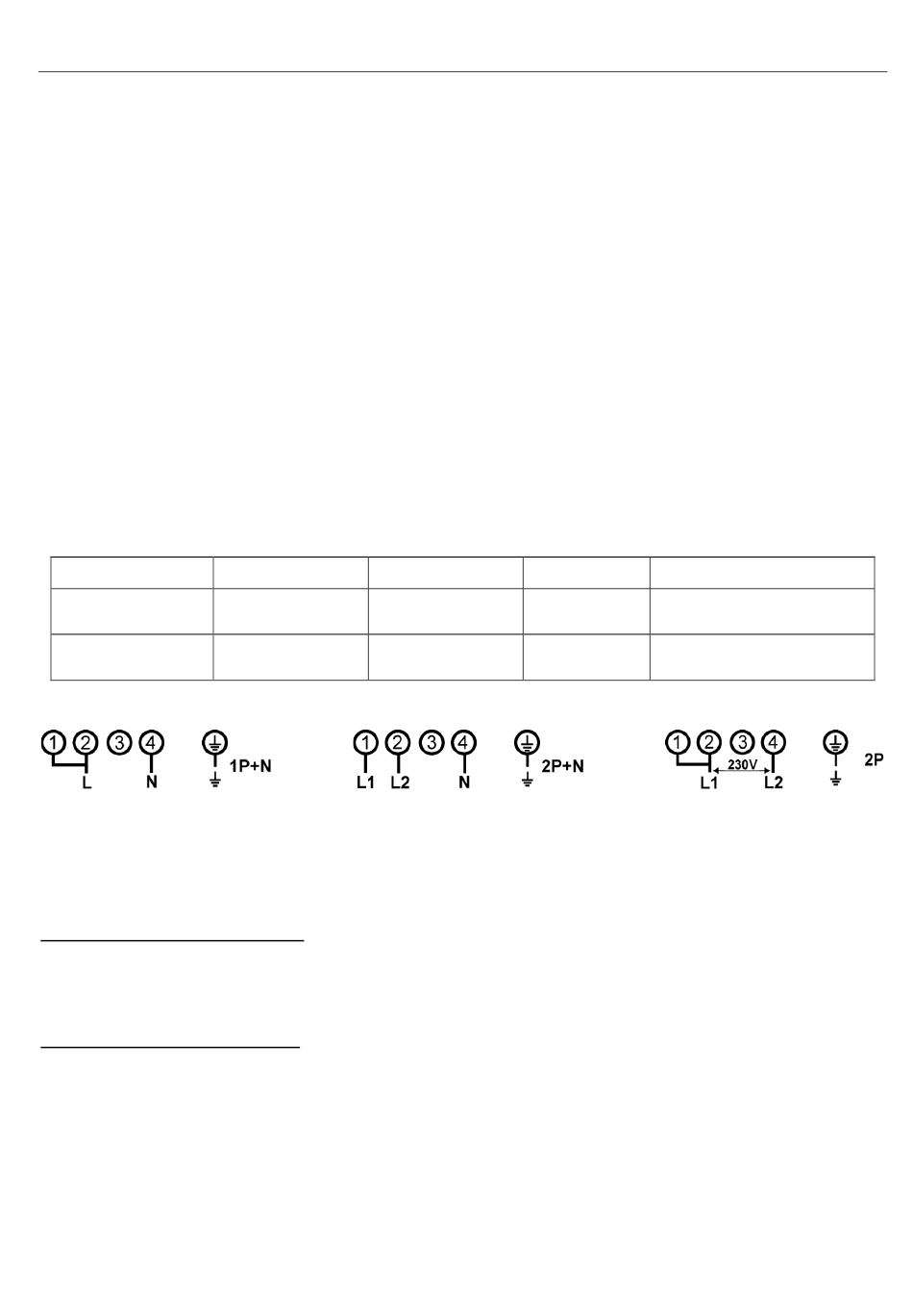

Branchement de la table :
Pour vous adapter au réseau électrique (230V~1P+N ou 400V~2P+N), veuillez utiliser les pontets
en laiton situés dans le boitier de connexion.
Monophasé
230V~1P+N :
Mettre un pontet entre les plots 1 et 2.
Visser la terre au plot "terre", le neutre N au plot 4 et la phase L sur le plot 1 ou 2.
Biphasé
400V~2P+N :
Visser la terre au plot "terre", le neutre N au plot 4, la phase L1 sur le plot 1 et la phase L2 sur le
plot 2.
Raccordement
Diamètre câble
1 Phase + N
3 x 2,5 mm²
2 Phases + N
4 x 1,5 mm²
Câble
H 05 VV - F
H 05 RR - F
H 05 VV - F
H 05 RR - F
47
Calibre de protection
25 A *
16 A *
