Bordconfiguratie – schakelaars S1/S2
12.10.3
Schakelaars S1 en S2 bieden enige beperkte IP-adres configuratie, volgens het onderstaande schema:
•
Als zowel S1 als S2 op 0 DHCP zijn ingesteld, wordt de configuratie ingeschakeld.
•
Zo niet, dan word de vaste IP-adresconfiguratie ingeschakeld:
Het basis IP-adres is versie-afhankelijk; het feitelijke basisadres wordt op uw gegevensblad
systeemconfiguratie getoond.
Vroege versies hebben een basisadres van 192.168.0.0nn.
Latere versies en degenen die het standaard Rockwell Automation/Cattron AOP gebruiken hebben een
basisadres van 192.168.1.0nn. Het AOP is geïntegreerd in de RA-software en het bevat hulpbestanden met
de systeemconfiguraties.
Subnet-masker:
Gateway:
De laatste cijfers in het IP-adres (nn) kunnen worden aangepast van 1 tot 99 overeenkomstig de S2/S1-
instelling, zoals weergegeven in de onderstaande afbeelding.
Tabel 11: IP-adres – S1/S2 details
S2
INSTELLING
0
0
0
...
9
9
Opmerking: Het veranderen van de S2/S1 positie tijdens run-time zorgt ervoor dat de MMCU naar de FOUT-
status springt. De MMCU moet opnieuw gestart worden om de nieuwe instelling van kracht te laten
worden.
9M02-7755-A001-NL
255.255.255.0
0.0.0.0 (geen gateway)

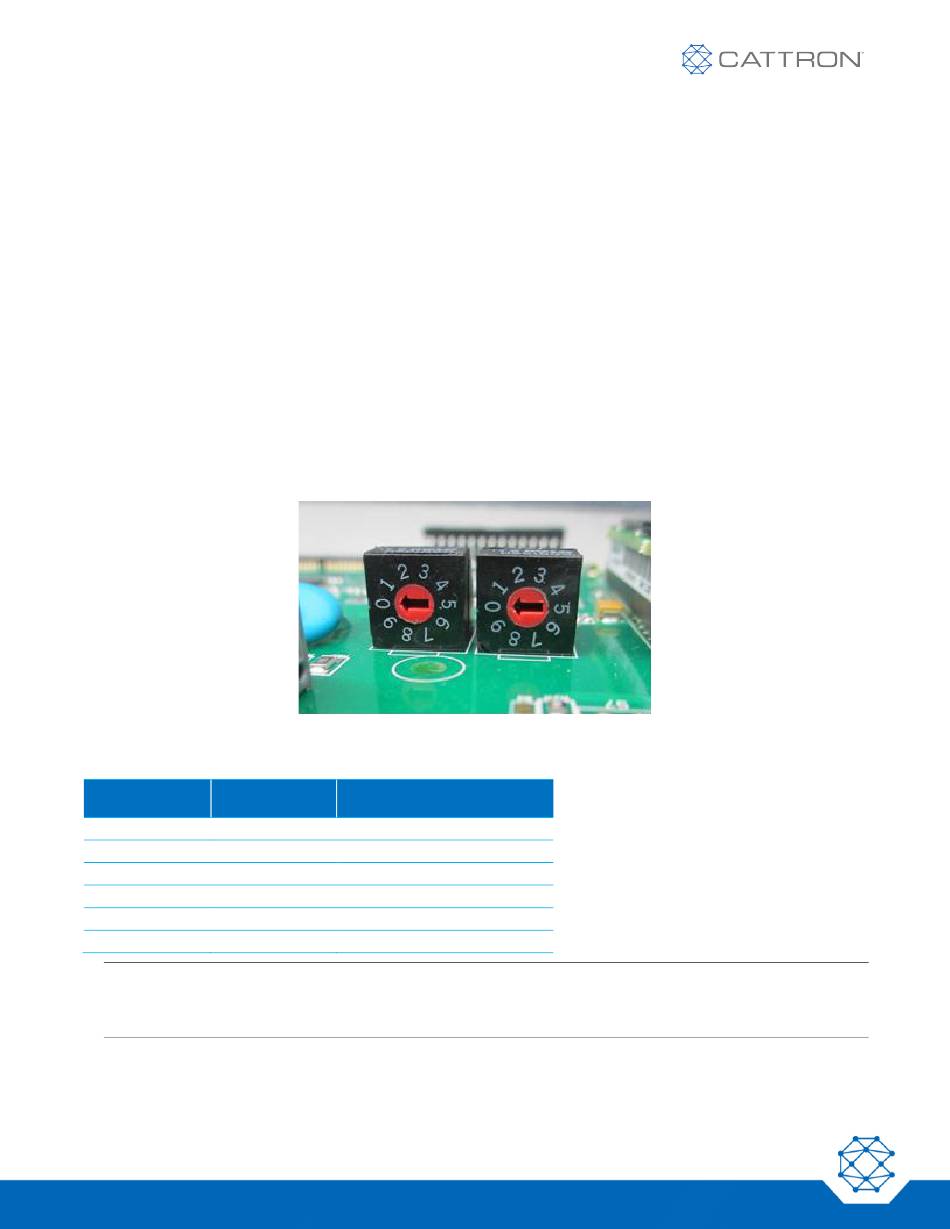

Afbeelding 24: IP-adres instelling d.m.v. BCD-draaiknoppen
S1
IP-ADRES
INSTELLING
0
DHCP ingeschakeld
1
192.168.n.001 (vast IP)
2
192.168.n.002 (vast IP)
...
8
192.168.n.098 (vast IP)
9
192.168.n.099 (vast IP)
