17.5.4.1 Wisselschakelaar
Een wisselschakelaar (type HM254-73, onderdeelnummer 452031) biedt een eenvoudige manier om de
bestuurde apparatuur om te schakelen van handbediening naar afstandsbediening. Als de apparatuur wordt
gebruikt in de
alleen
weggelaten. Anders is de installatie van een wisselschakelaar wenselijk om te kunnen kiezen tussen
radiografische of handmatige bediening.
De installatie van de wisselschakelaar kan wijzigingen vereisen in de bedrading van de bestuurde apparatuur.
Voorafgaand aan het wijzigen van de bestaande bedrading moet een aansluitschema van de geplande
wijzigingen worden gemaakt. Gebruik bestaande lege klemmen op de klemmenborden als bevestigingspunten.
Wanneer de wisselschakelaar in de stand 'AFSTAND' staat, worden de handmatige bedieningselementen
losgekoppeld en vice versa.
Met de wisselschakelaar in de stand 'AFSTAND' wordt alle stroom naar de radiografische besturingsrelais
overgedragen. Wanneer de wisselschakelaar in de stand 'HANDMATIG' wordt gezet, wordt de handmatige
bediening van de apparatuur hersteld en kan de apparatuur worden bestuurd zoals vóór de installatie van de
radiografische bediening.
De onderstaande afbeelding laat een typische bedrading van de wisselschakelaar zien. De wisselschakelaar
heeft ook een "UIT" positie. In deze stand zijn alle circuits losgekoppeld van zowel de afstandsbedieningen als de
handbediening.
Opmerking:
VEILIGHEIDSRELAISAANSLUITIN
G AFGEBEELD. ANDERE RELAIS
ZIJN VERGELIJKBAAR
Neem de volgende voorzorgsmaatregelen in acht bij het omzetten van de wisselschakelaar tussen
afstandsbediening en handbediening:
•
Zet de controle over een kraan niet over bij geheven last. Leg altijd alle lasten neer voordat u de
positie van de wisselschakelaar wijzigt.
•
Als de kraan is uitgerust met een magneet, zet deze dan in de valstand voordat u de positie van de
wisselschakelaar verandert.
•
Druk op de 'STOP'-knop op de OCU en verwijder tijdelijk de accu.
9M02-7755-A001-NL
Afbeelding 41: Voorbeeld hoofdlijntekening
radio-modus en er is
geen handmatige
MCU
VEILIGHEIDSREL
AIS (K0-M/K0-S)

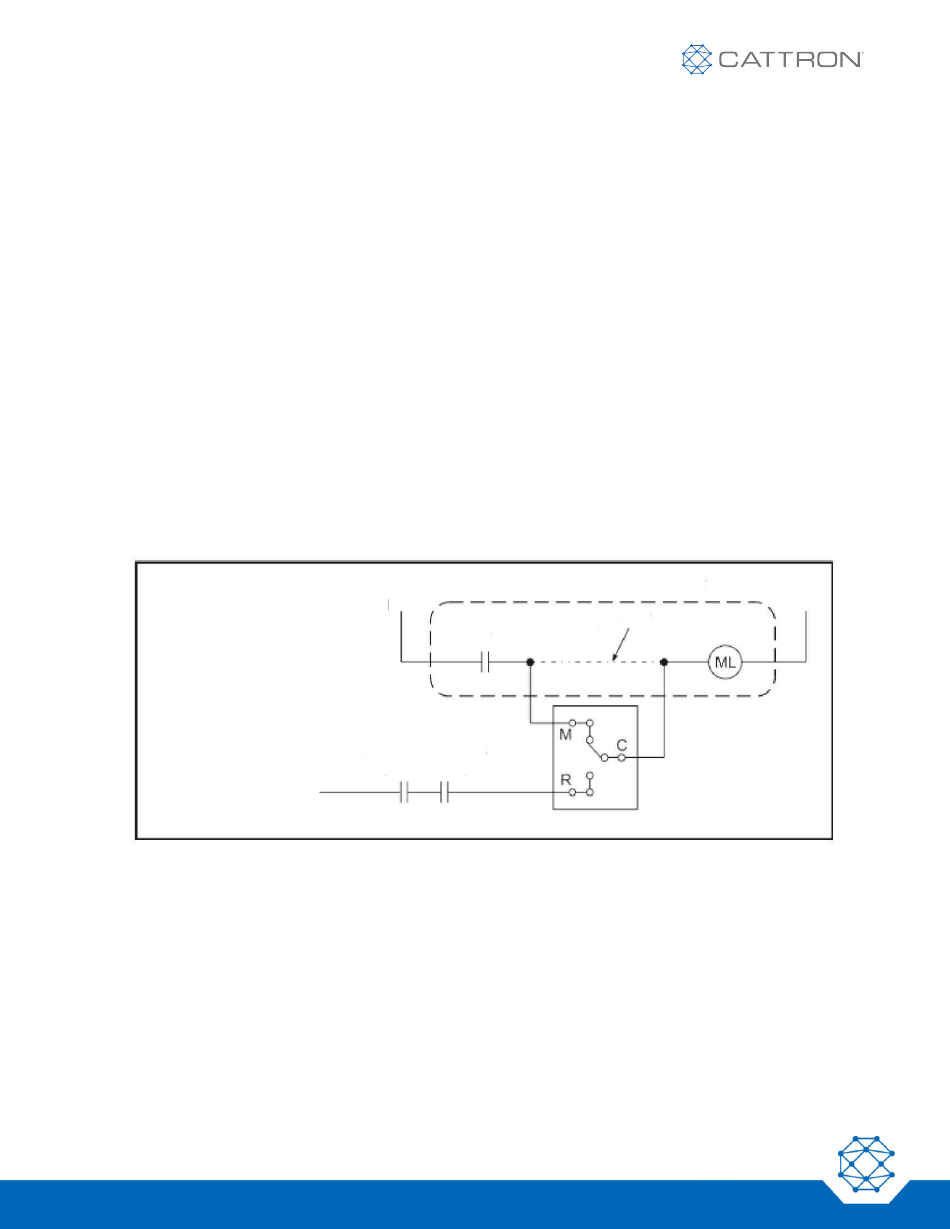

Afbeelding 42: Typische bedrading wisselschakelaar
bediening, dan kan de wisselschakelaar worden
BESTAANDE
BESTURINGSBEDRADING
HANDMATIGE
CUT
CONTROLLER
63
WISSELSCHAKELAAR
