CattronControl™ MMCU4
Gebruikershandleiding
13. Digitale uitgangskaart
13.1 Overzicht
De digitale uitgangskaart heeft 16+2 geïsoleerde uitgangen via optocouplers. De 16 belangrijkste outputs zijn
gerangschikt in vier groepen van vier outputs. De twee hulpuitgangen zijn standaard de NC en de puls/toggle-
uitgangen, maar deze kunnen door de software als standaarduitgangen worden gebruikt.
13.2 Specificaties
Tabel 15: Digitale uitgangskaart specificaties
OMSCHRIJVING
MAXIMALE UITGANGSSPANNING
MAXIMALE UITGANGSSTROOM
UITGANGSSTROOMBEGRENZING
UITGANGSISOLATIE (OVER ELKE GROEP)
UITGANGSISOLATIE (OVER NC EN PULSE/TOGGLE)
1
Zekering beschermd door Littelfuse 451.125 op een contactdoos (één per vier uitgangen). Uitgangen kunnen
150mA ondersteunen, daarom zijn de uitgangstransistoren van de optocouplers volledig beschermd.
9M02-7755-A001-NL

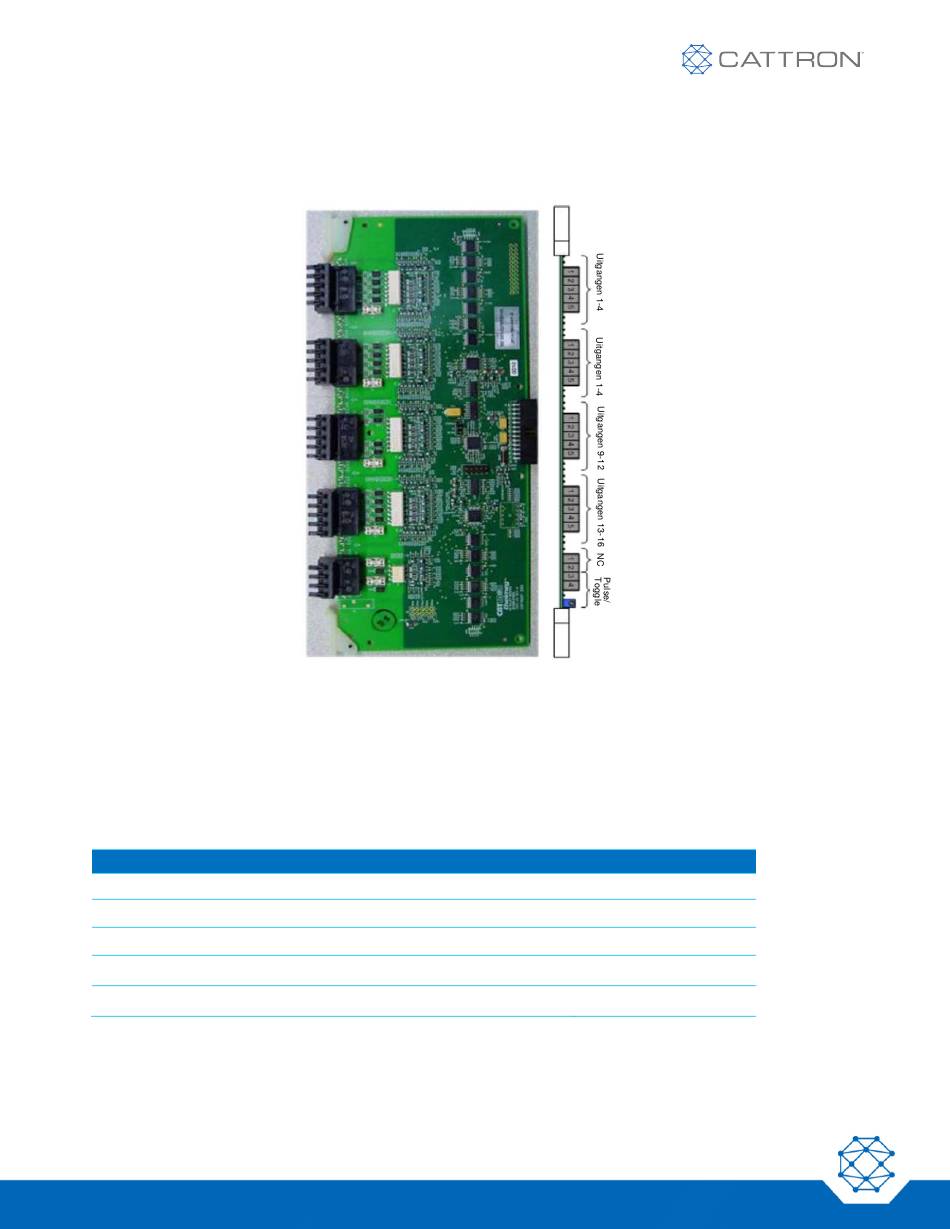

Afbeelding 28: Digitale uitgangskaart
49
2PCA-7983-A001
48 VDC
30 mA
125 mA
1
250 VAC of VDC
100 VAC of VDC
