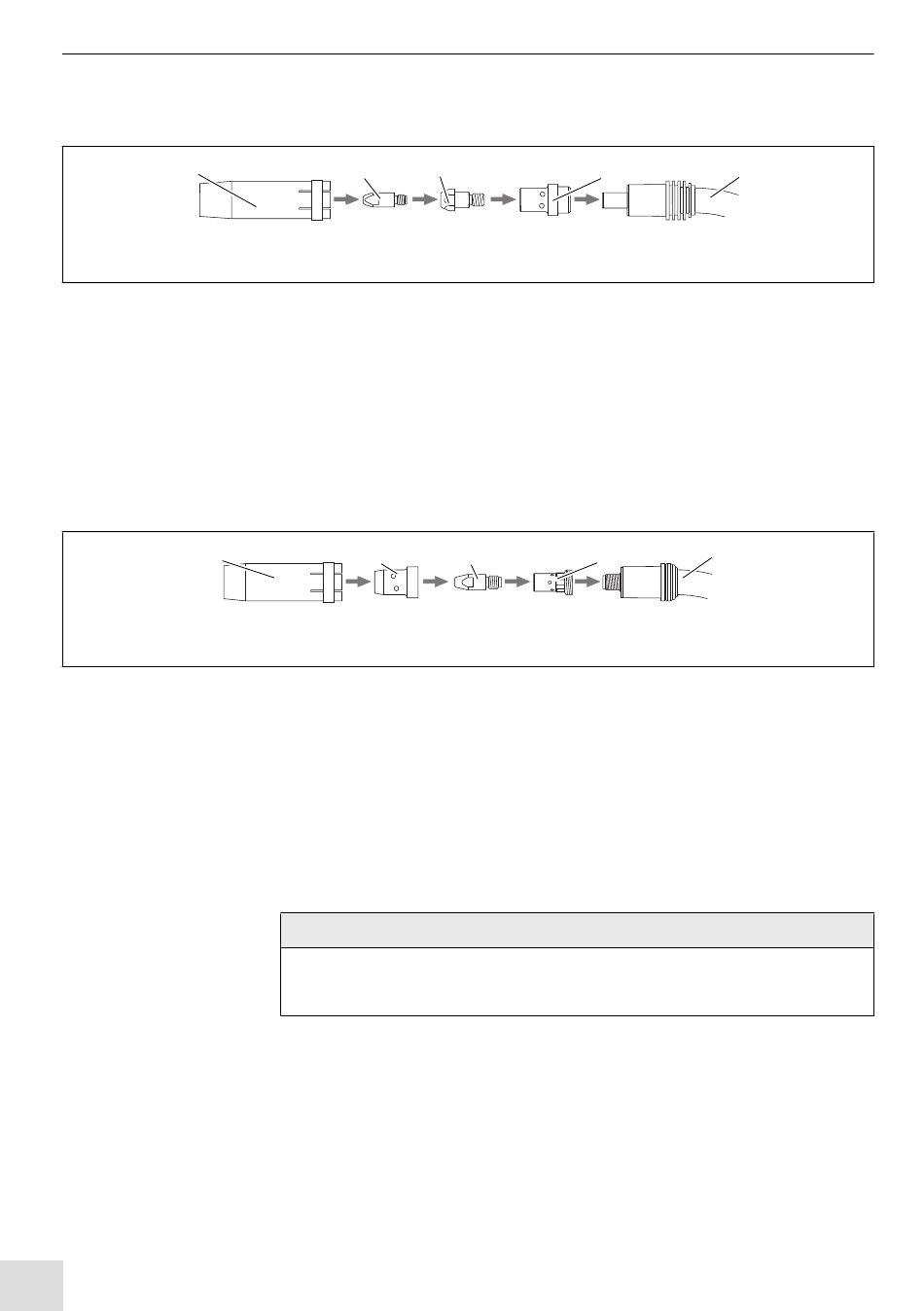

4 Mise en service
4.1 Equiper le col de cygne PP Plus 36D
1
Buse gaz
1
Tube-contact
2
Equiper les torches
Fig. 1
4.2 Equiper le col de cygne PP Plus 401D
1
Buse gaz
1
Diffuseur de gaz
2
Equiper les torches
Fig. 2
4.3 Monter la gaine guide-fil
FR - 6
2
3
Support tube-contact
3
Diffuseur de gaz
4
1 Visser le diffuseur de gaz (4), le support tube-contact (3) et le
tube-contact (2) dans le col de cygne (5).
2 Placer la buse gaz (1) en la tournant légèrement dans le sens des aiguilles
d'une montre sur le col de cygne (5).
2
Tube-contact
3
Support tube-contact
4
1 Visser le support tube-contact (4), le tube-contact (3) et le diffuseur de
gaz (2) dans le col de cygne (5).
2 Placer la buse gaz (1) en la tournant légèrement dans le sens des aiguilles
d'une montre sur le col de cygne (5).
REMARQUE
• Les gaines guide-fil aciers ou les gaines guide-fil synthétiques neuves et
non-utilisées doivent être raccourcies à la longueur réelle du faisceau.
4
5
3
4
5
PP Plus 36D/401D
5
Col de cygne
5
Col de cygne
