4 Inbetriebnahme
4.3.2 Kunststoffseele
1
11
10
Drahtförderschlauch
1
Zentralstecker
2
Überwurfmutter
3
Drahtvorschubgerät
4

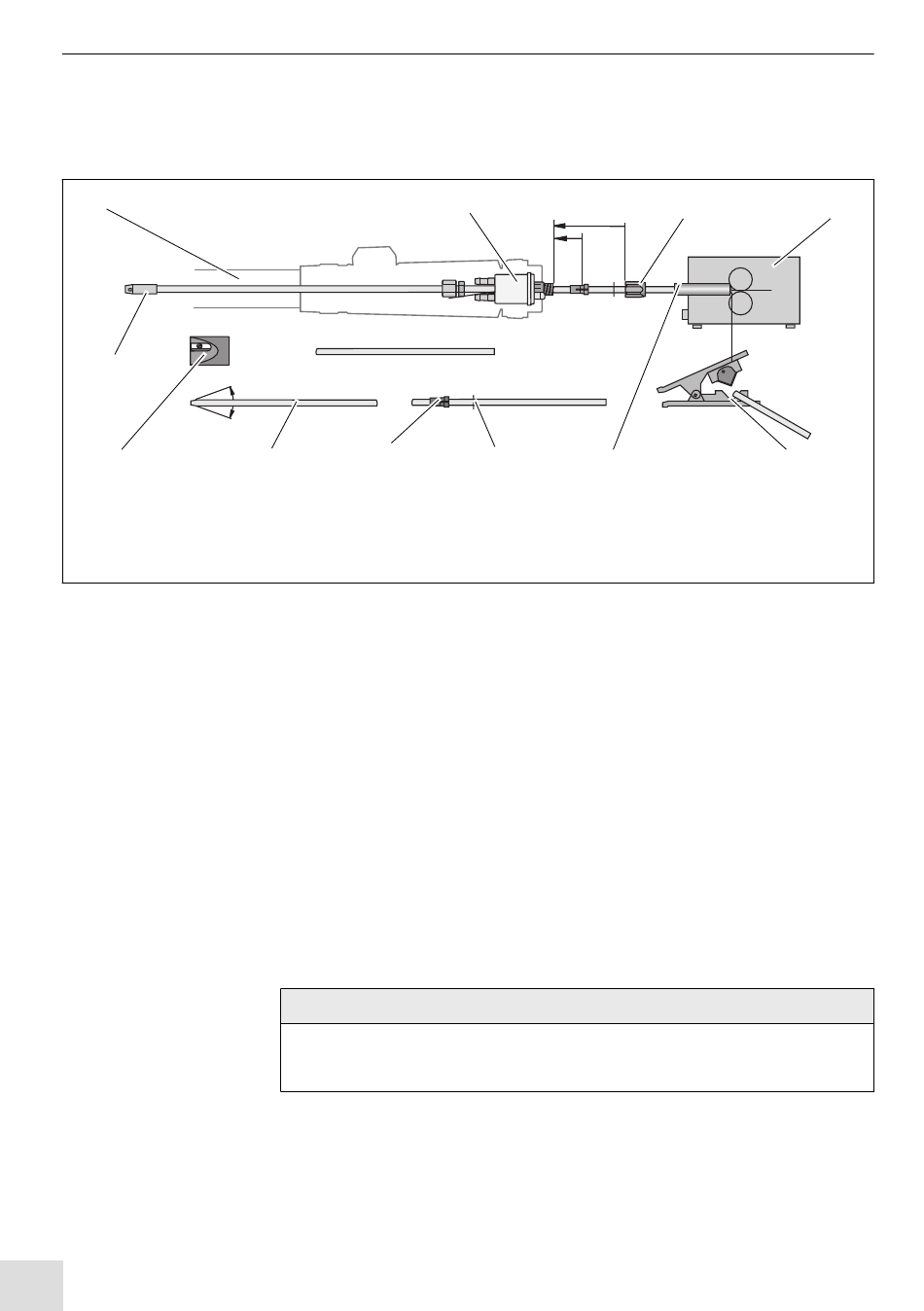

Kunststoffseele kürzen
Abb. 4
4.4 Neck-Liner in Brennerhals montieren
DE - 8
Zur Verwendung von Aluminium-, Kupfer-, Nickel- und Edelstahldräten.
40°
9
8
5
ABICOR BINZEL
Führungsrohr
6
O-Ring
7
Klemmnippel
8
1 Anfang der Kunststoffseele (9) mit dem ABICOR BINZEL-Spitzer ca. 40°
anspitzen.
2 Kunststoffseele (9) durch Drahtförderschlauch (1) bis zum spürbaren
Anschlag in Einlaufnippel (11) einschieben.
3 Klemmnippel (8), O-Ring (7) und Überwurfmutter (3) auf
Kunststoffseele (9) stecken und unter Spannung die Überwurfmutter (3)
festschrauben.
4 Überlange Kunststoffseele (9) vor den Drahtförderrollen markieren.
5 Kunststoffseele (9) mit ABICOR BINZEL-Cutter (5) an der Markierung
direkt vor den Drahtförderrollen abschneiden.
6 Schnittstelle anspitzen.
HINWEIS
• Bei Kunststoffseelen mit Aussendurchmesser 4,00 mm, muss das
Kapillarrohr im Zwischenanschluss durch ein Stützrohr ersetzt werden.
Original mitgelieferte Neck-Liner sind konfektioniert. Das Maß X ist abhängig
von der Brennerhalsgeometrie:
2
7
6
-Cutter
9
10 ABICOR BINZEL
11 Einlaufnippel
PP Plus 36D/240D/401D
3
5
Kunststoffseele
-Spitzer
4
