PP Plus 36D/240D/401D
4.3.1 Führungsspirale
1
Brennerhals
1
Einlaufnippel
2
Drahtförderschlauch
3
Führungsspirale

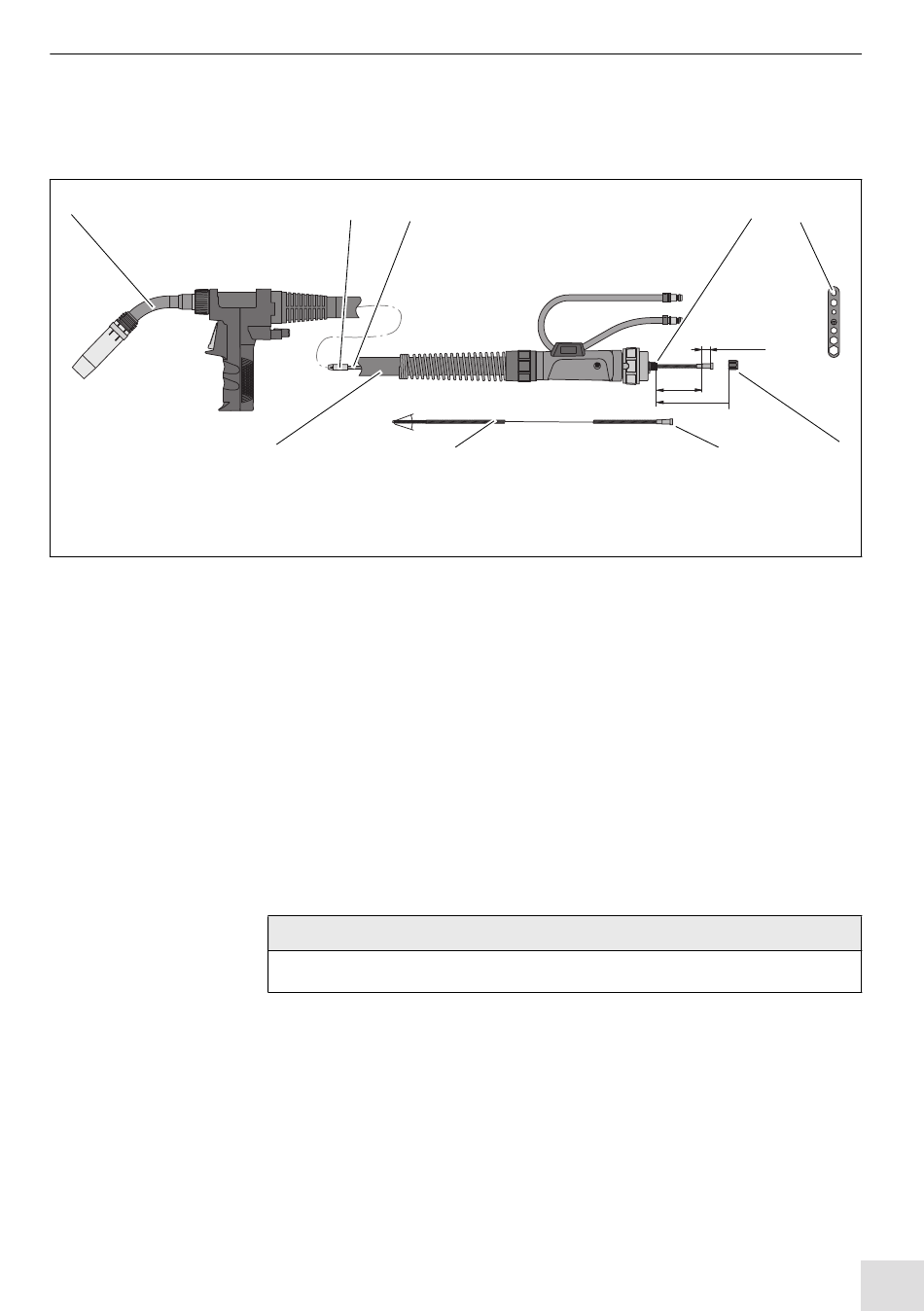

Abb. 3
Zur Verwendung von Stahldrähten.
2
3
40°
9
8
Zentralstecker
4
Mehrfachschlüssel
5
Überwurfmutter
6
1 Schlauchpaket (9) gestreckt auslegen und Überwurfmutter (6) am
Zentralstecker (4) abschrauben.
2 Führungsspirale (8) durch Drahtförderschlauch (3) bis zum spürbaren
Anschlag in Einlaufnippel (2) einschieben.
3 Überlänge x ermitteln und Führungsspirale (8) wieder herausziehen.
4 Führungsspirale (8) um das Maß x kürzen.
5 Schnittstelle entgraten und Spiralenanfang im Winkel von 40° anschleifen.
6 Abgelängte Führungsspirale (8) in Drahtförderschlauch (3) einführen.
7 Überwurfmutter (6) aufschrauben und mit Mehrfachschlüssel (5) sichern.
HINWEIS
• Bauen Sie die Führungsspirale (8) mit leichtem Gegendruck ein.
4 Inbetriebnahme
4
4 – 5 mm
x
7
Haltenippel
7
Führungsspirale
8
Schlauchpaket
9
5
6
DE - 7
