PP Plus 36D/401D
4.4 Neck-liner in de zwanenhals monteren
1
6
5
Neck-liner PP Plus 36D
1
Fixeernippel
2

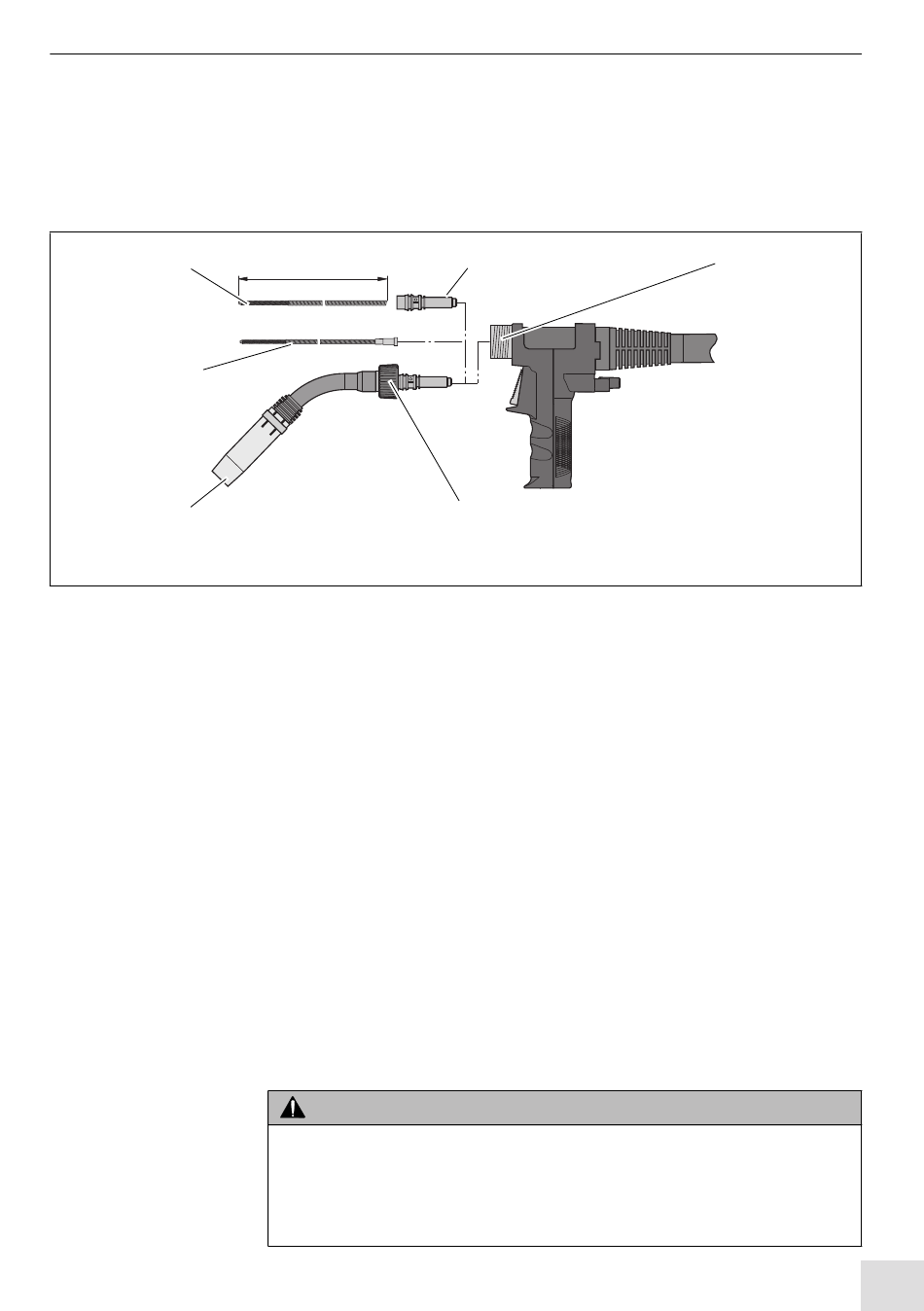

Neck-liner in de zwanenhals monteren
Afb. 5
4.5 Slangenpakket aansluiten
Originele meegeleverde neck-liners zijn geconfectioneerd. De maat x is
afhankelijk van de geometrie van de zwanenhals:
PP Plus 36D 0° = 144 mm, PP Plus 36D 45° = 196 mm
X
Toortslichaam
3
Wartelmoer
4
1 Zwanenhals (5) demonteren door de wartelmoer (4) van het
toortslichaam (3) los te schroeven.
voor PP Plus 36D
2 Fixeernippel (2) op neck-liner (1) schroeven.
3 Gemonteerde neck-liner (1) in de zwanenhals (5) schroeven.
voor PP Plus 401D
4 Neck-liner cpl. (6) in de zwanenhals (5) schroeven.
5 Zwanenhals (5) met wartelmoer (4) aan het toortslichaam (3) bevestigen.
1 Centraal stekker op de centraalaansluiting van het draadtoevoerapparaat
monteren en borgen met de aansluitmoer.
2 Aansluitingen voor vloeistoftoevoer/-retour, en stuurkabelstekker vakkundig
monteren.
WAARSCHUWING
Verbrandingsgevaar
De laspistolen kunnen door een te laag vloeistofniveau oververhit geraken.
• Veiligheidshandschoenen dragen.
• Regelmatig niveau van de koelvloeistof controleren.
2
4
Zwanenhals cpl.
5
Neck-liner cpl. PP Plus 401D
6
4 Ingebruikname
3
NL - 9
