PP Plus 36D/401D
4.3.1 Gaine guide-fil
1
Col de cygne
1
Tétine d'entrée
2
Câble transport de fil
3
Gaine guide-fil

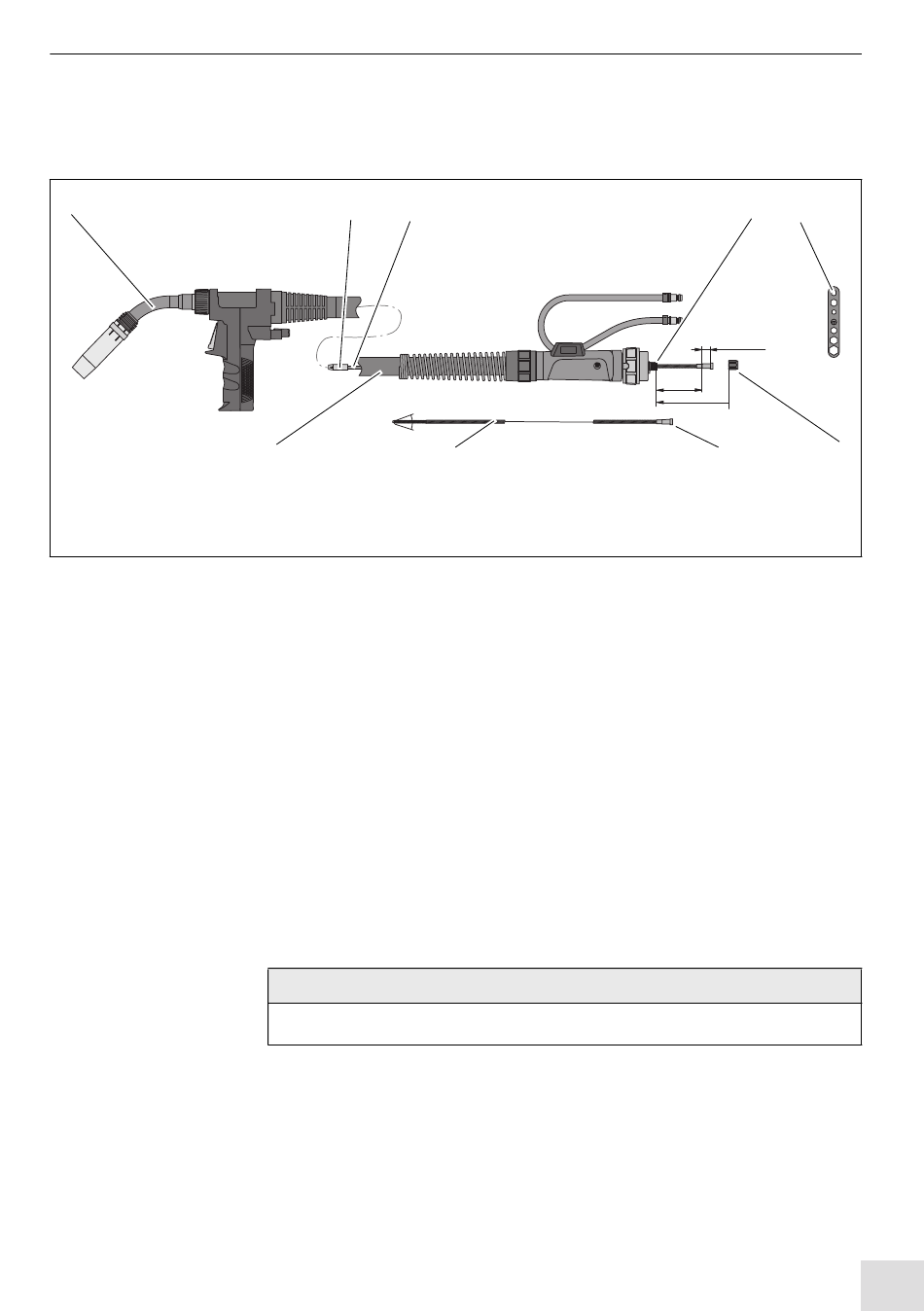

Fig. 3
Pour l'utilisation de fils en acier:
2
3
40°
9
8
Connecteur central
4
Clé universelle
5
Ecrou d'arrêt
6
1 Poser le faisceau (9) de façon allongée et dévisser l'écrou d'arrêt (6) du
connecteur central (4).
2 Glisser la gaine guide-fil (8) à travers le câble transport de fil (3) jusqu'à la
butée (2) dans la tétine d'entrée.
3 Déterminer la surlongueur x et retirer la gaine guide-fil (8).
4 Raccourcir la gaine guide-fil (8) de la dimension x.
5 Ebavurer le bord de coupe et affûter l'extrémité de la gaine dans un angle
de 40°.
6 Insérer la gaine guide-fil raccourcie (8) dans le câble de transport
de fil (3).
7 Visser l'écrou arrêt de gaine (6) et le serrer à l'aide de la clé universelle (5).
REMARQUE
• Monter la gaine guide-fil (8) en la pressant légèrement.
4 Mise en service
4
4 – 5 mm
x
7
Embout de gaine
7
Gaine guide-fil
8
Faisceau
9
5
6
FR - 7
