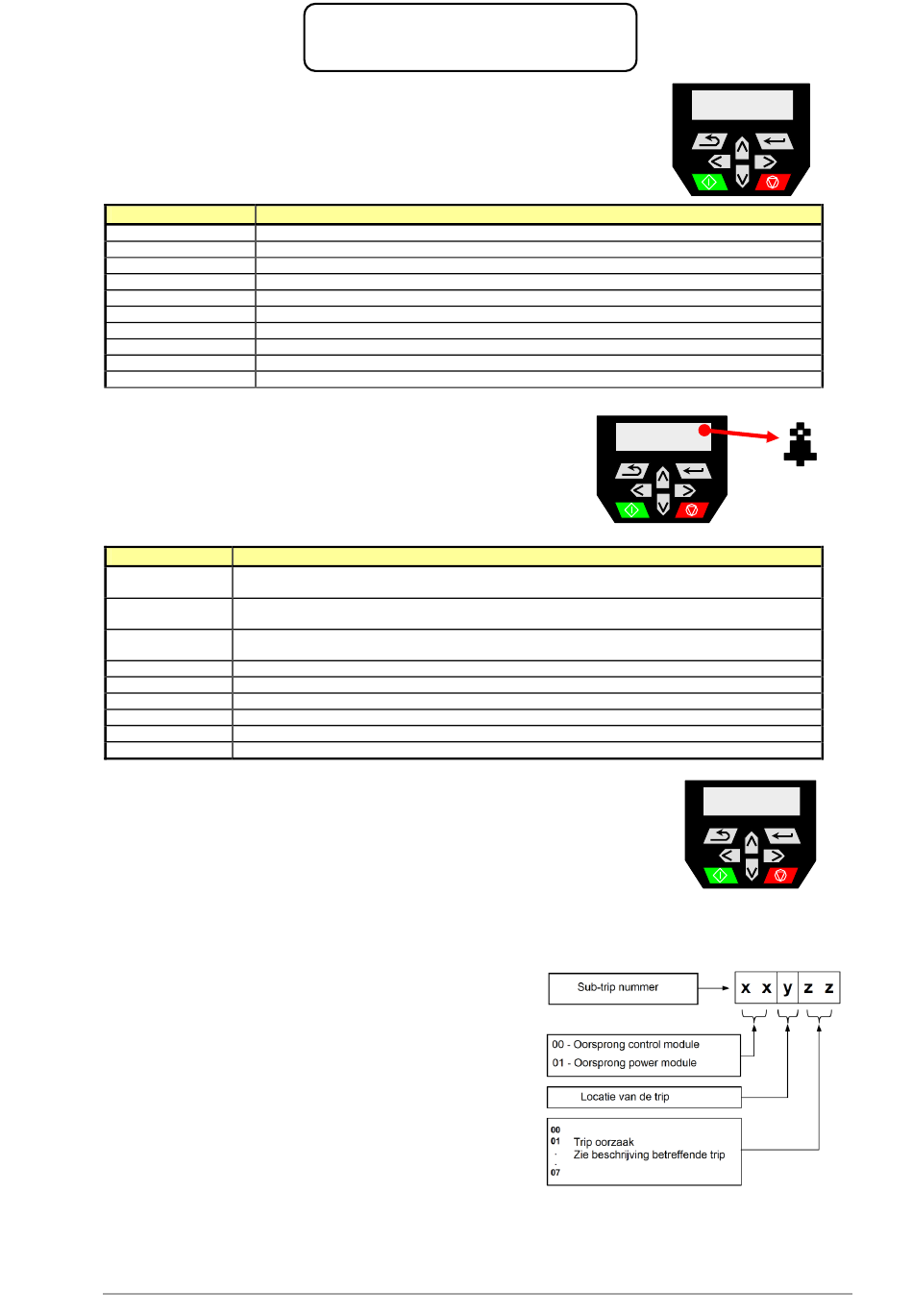

Status informatie
Tijdens bedrijf zal de bovenste display de status van de Unidrive –M weergeven.
Onderstaande tabel geeft een overzicht van de statusmeldingen.
Statusmelding
Ready
Vrijgave op de twee STO klemmen is geactiveerd en Unidrive-M wacht op een runsignaal
Inhibit
Vrijgave op de twee STO klemmen is niet aanwezig.
Run
Unidrive-M is in bedrijf en de motor wordt aangestuurd
dc injection
DC remmen is actief na wegschakelen van runsignaal. Zie tevens #6.001
Deceleration
Decelereert na wegschakelen van runsignaal. Zie tevens #6.001
Stop
Stilstandskoppel is actief. Zie tevens #6.08
Heat
Anti condens verwarming actief. Zie tevens #6.052
Supply Loss
Voedingsspanning uitval
Trip
Zie Unidrive-M in tripstatus
Under Voltage
Lage of uitgeschakelde voedingsspanning
Alarmmeldingen
Tijdens bedrijf kunnen de onderstaande alarmmeldingen knipperend
In display verschijnen en rechts bovenin het display zal tevens het
symbool van een alarmbel verschijnen. Bitparameter #10.104 geeft
aan dat er een alarm actief is.
Alarmmelding
Brake Resistor
Overbelastingsregister van de remweerstand #10.039 heeft 75% overschreden en zal mogelijk
leiden tot een <Brake R Too Hot> trip. Zie tevens #10.030, #10.031 en #10.061
Motor Overload
Overbelastingsregister van de motor #4.019 heeft 75% overschreden en zal mogelijk leiden tot een
<Motor Too Hot> trip.
Drive Overload
Overbelastingsregister van de Unidrive-M, #7.036 heeft 90% overschreden en zal mogelijk leiden
tot een <OHt> trip. (over heat)
Auto Tune
Een autotune wordt uitgevoerd.
Limit Switch
De motor is gestopt doordat een eindschakelaar is geactiveerd. (Zie #6.035 en #6.036.)
Option Slot 1
Alarm in de optiemodule.
Low AC
Unidrive-M functioneert in Low Voltage Mode.
Current Limit
De motorstroomgrens is bereikt.
24V Backup Lost
De 24V voeding op de AI-Backup module is <18V.
Unidrive-M in tripstatus
Indien een storing is opgetreden in de Unidrive-M wordt er overgegaan in de tripstatus,
het bedrijfsgereedrelais op klem 41-42 zal afvallen, het bovenste displayregel toont
"Trip" en de onderste displayregel toont de storingsoorzaak plus sub-tripnummer.
Sub-trip
Het kan zijn dat er bij een trip aanvullende informatie gegeven
wordt in de vorm van een sub-tripnummer. Indien een trip aan-
vullende informatie heeft dan zal dit sub-tripnummer achter de
tripoorzaak worden weergegeven, gescheiden door een
decimale punt. Indien de tekstregel onvoldoende karakters
heeft om de trip en sub-trip weer te geven dan zullen beide
afwisselend worden weergegeven. De opbouw van het sub-
tripnummer is hiernaast weergegeven.
M400 Handleiding versie 4.1
M400
Diagnose, alarm en trips
Betekenis
Betekenis
(Zie tevens #5.012)
(Zie #10.107 en #6.077)
Pagina 161 van 170
Run
Motor Overload
35.84 Hz
32.9 %
(Zie #11.098 en #8.043.)
T rip
35.84 Hz
32.9 %
Over Speed
