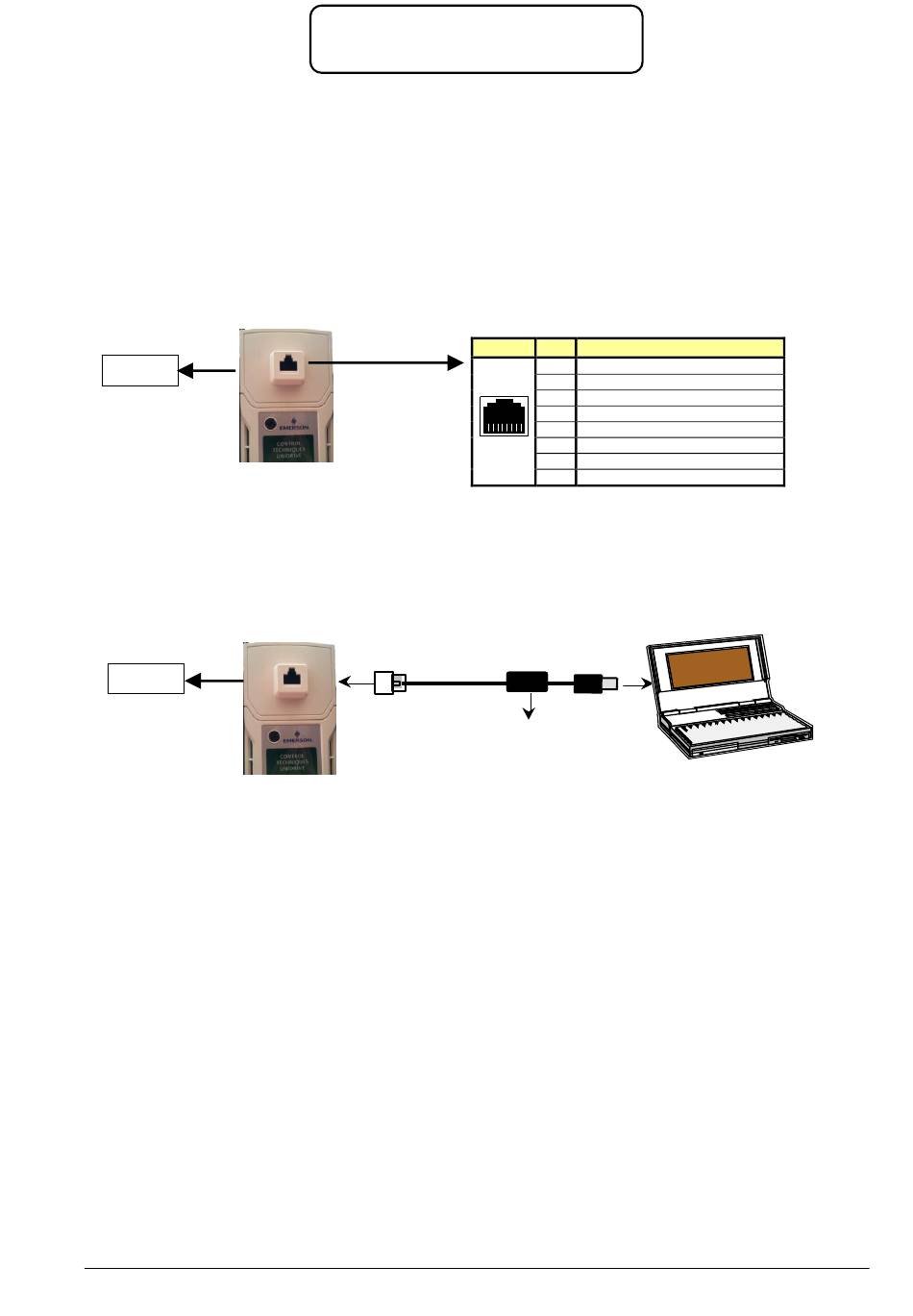

Verbinding met een Remote Keypad.
De CI-485 Adaptor kan op de plaats van het CI-Keypad geplaatst worden en heeft als hoofddoel via een patchkabel een
verbinding tot stand te brengen met een -Remote IP66 Keypad- of een -Remote KI-Keypad RTC-. De CI-485 Adaptor is
"hot swapable" en kan dus geplaatst en verwijderd worden met een ingeschakelde voedingsspanning van de Unidrive.
De pinbezetting van de RJ45 connector is identiek aan de RJ45 van de AI-485 Adaptor en is hieronder weergegeven.
De verbindingskabel tussen de CI-485 Adaptor en het Remote Keypad mag maximaal 10m lang zijn. Op basis van een
goede kwaliteit afgeschermde verbindingskabel is een afstand van 100m haalbaar.
Seriële communicatie:
CI-485
Communicatie via een USB71 communicatiekabel.
Het is mogelijk via de CI-485-Adapter m.b.v. een USB71 kabel te communiceren met een computer. In geval van het
programma <Unidrive M Connect> moet dan via <Connection Settings> bovenin het scherm een baudrate van 115200
ingesteld worden. Echter deze hoge baudrate kan in een industriële omgeving een instabiele communicatie tot gevolg
hebben. In dit geval is het te adviseren te communiceren via een AI-485 Adaptor op een lagere baudrate.
CI-485
M400 Handleiding versie 4.1
Unidrive M400
CI-485 Adaptor
Gefixeerde baud rate van 115.200 baud.
Seriële mode: 8 data bits, 1 stop bit, no parity, modified Modbus register mode.
Node adres instelbaar met #11.090 tussen 1 en 16.
RJ45
USB71 communicatiekabel
Pagina 67 van 170
Pin Functie
1
Ballastcircuit verbinden met pin 8
2
RX TX (2 draads EIA485+)
RJ45
3
0V common
4
+24V uitgang (100mA)
5
Geen aansluiting
8
1
6
TX enable
7
RX\ TX\ (2 draads EIA485 -)
8
Ballastcircuit verbinden met pin 1
USB
