Type voedend net:
Unidrive M mag op elk type voedingsnet aangesloten worden zoals: TN-S, TN-C-S, TT en IT, met aarding op elk
potentiaal, zoals geaard sterpunt, geaarde ster en geaarde driehoek.
Bij een niet geaard voedingsnet (IT) moet het interne EMC filter van de Unidrive M verwijderd worden.
Beveiliging tegen transiënten:
De Unidrive M is beschermd tegen voedingsspanning transiënten overeenkomstig IEC 60664-1 categorie 3.
Bij een voedend net waar het risico van transiënten categorie 3 te boven gaat, is het noodzakelijk aanvullende
maatregelen te treffen.
Kortsluitvermogen in relatie tot de toe te passen netzijdige zekering:
De waarde en karakteristiek van de voedende zekeringen staan vermeld in de specificaties van de Unidrive M types
voorin dit handboek. Als de beschikbare kortsluitstroom op de voedingsklemmen van de Unidrive M bekend is, is
het absoluut zinvol een controleberekening te maken. In de uitkomst van deze berekening moet zeker gesteld zijn
dat bij een volledige kortsluiting de voedingszekeringen binnen 500 ms aanspreken.

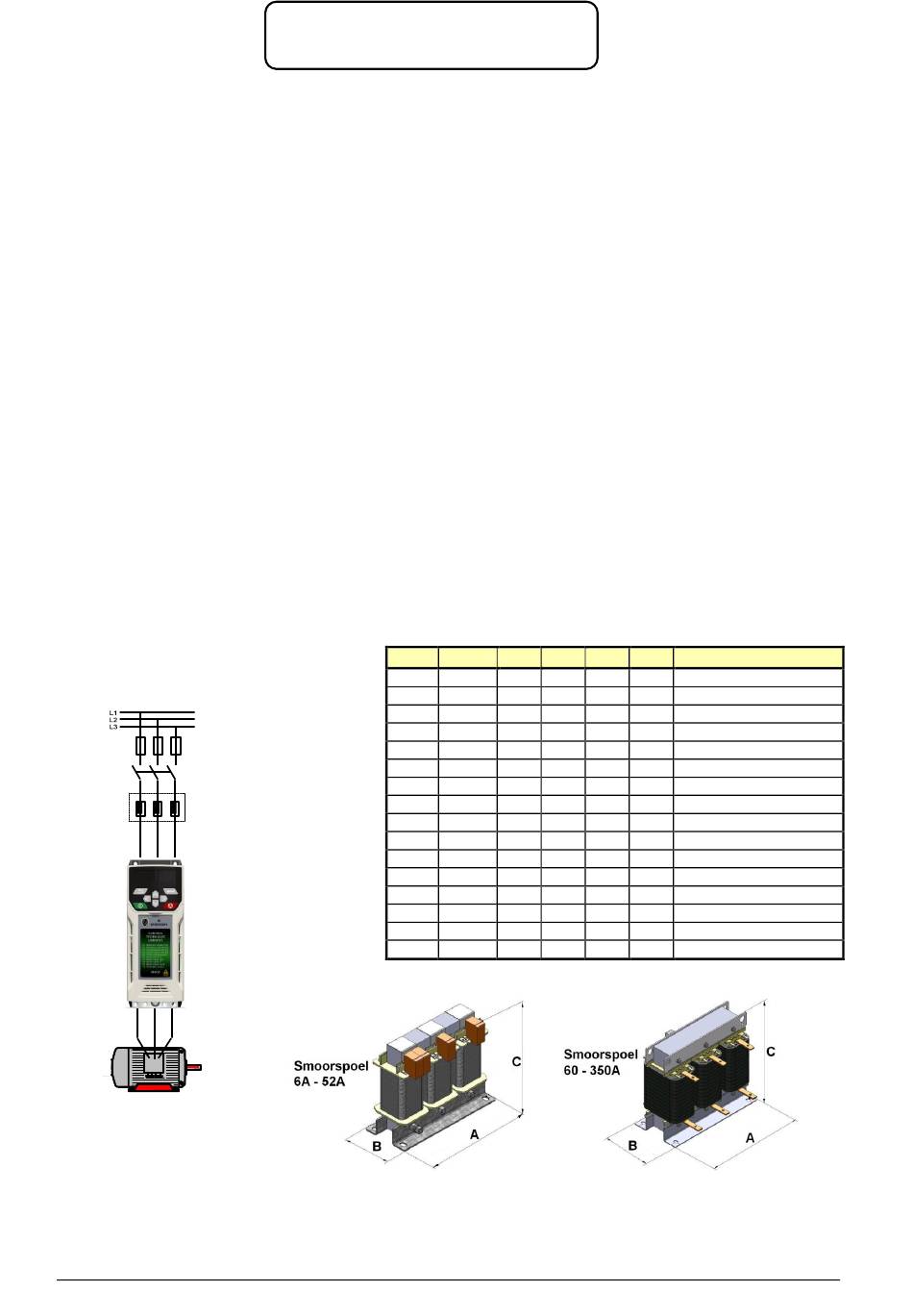

Netsmoorspoelen:
Toepassen van een netsmoorspoel met een Uk van ca. 2% kan nodig zijn om een van de volgende redenen:
- Fasespanning onbalans > 3%
- Fasehoek onbalans > 2%
- Zware commutatie inbreuken op het voedende net als gevolg van de aanwezigheid van grote thyristorregelaars.
- Aanwezigheid van cos. φ verbeteringsapparatuur in de nabijheid van de Unidrive M.
- Abrupte voedingsspanning fluctuaties als gevolg van het starten en stoppen van grote verbruikers.
Al deze situaties kunnen leiden tot extreme piekstromen aan de ingang van de Unidrive M en kunnen interne
schade veroorzaken. Bouwgrootte 1 t/m 3 hebben geen enkele interne inductie en indien de voeding zwaarder is als
175 kVA is het toepassen van een netsmoorspoel noodzakelijk. Vanaf bouwgrootte 4 is de Unidrive M intern al
voorzien van smoorspoelen en zal het toepassen van extra smoorspoelen alleen in zeer extreme voedingsspanning
situaties noodzakelijk zijn. Bouwgrootte 9E en 10E hebben externe netsmoorspoelen en indien het
kortsluitvermogen van het net >38kA moeten netsmoorspoelen met een hogere inductie worden toegepast.
Beschikbare
netsmoorspoelen
Netsmoorspoel
M400 Handleiding versie 4.1
Unidrive M400
Voedingsspecificaties
Amp
mH
6
2,45
10
1,45
16
0,9
22
0,65
30
0,48
40
0,38
52
0,28
65
0,23
90
0,16
100
0,15
134
0,11
160
0,09
180
0,08
250
0,06
300
0,049
350
0,042
Pagina 25 van 170
A
B
C
kg
125
65
140
1,8
0,08/N/600V/6A/2UK
125
65
140
1,8
0,08/N/600V/10A/2UK
125
75
140
2,6
0,1 N/600V/16A/2UK
125
75
140
3,0
0,1 N/600V/22A/2UK
155
80
155
4,2
0,2 N/600V/30A/2UK
155
95
170
5,0
0,3 N/600V/40A/2UK
155
95
170
6,0
0,3 N/600V/52A/2UK
155
95
150
8,0
0,3 N/600V/65A/2UK
190
95
195
9,5
0,5 N/600V/90A/2UK
190
95
195
11
0,5 N/600V/100A/2UK
230
125
210
15
1,0 N/600V/134A/2UK
230
125
210
17
1,0 N/600V/160A/2UK
230
125
210
19
1,0 N/600V/180A/2UK
240
160
280
23
2,0 N/600V/250A/2UK
240
160
280
30
2,0 N/600V/300A/2UK
300
210
280
35
3,0 N/600V/350A/2UK
Model KDD.....
