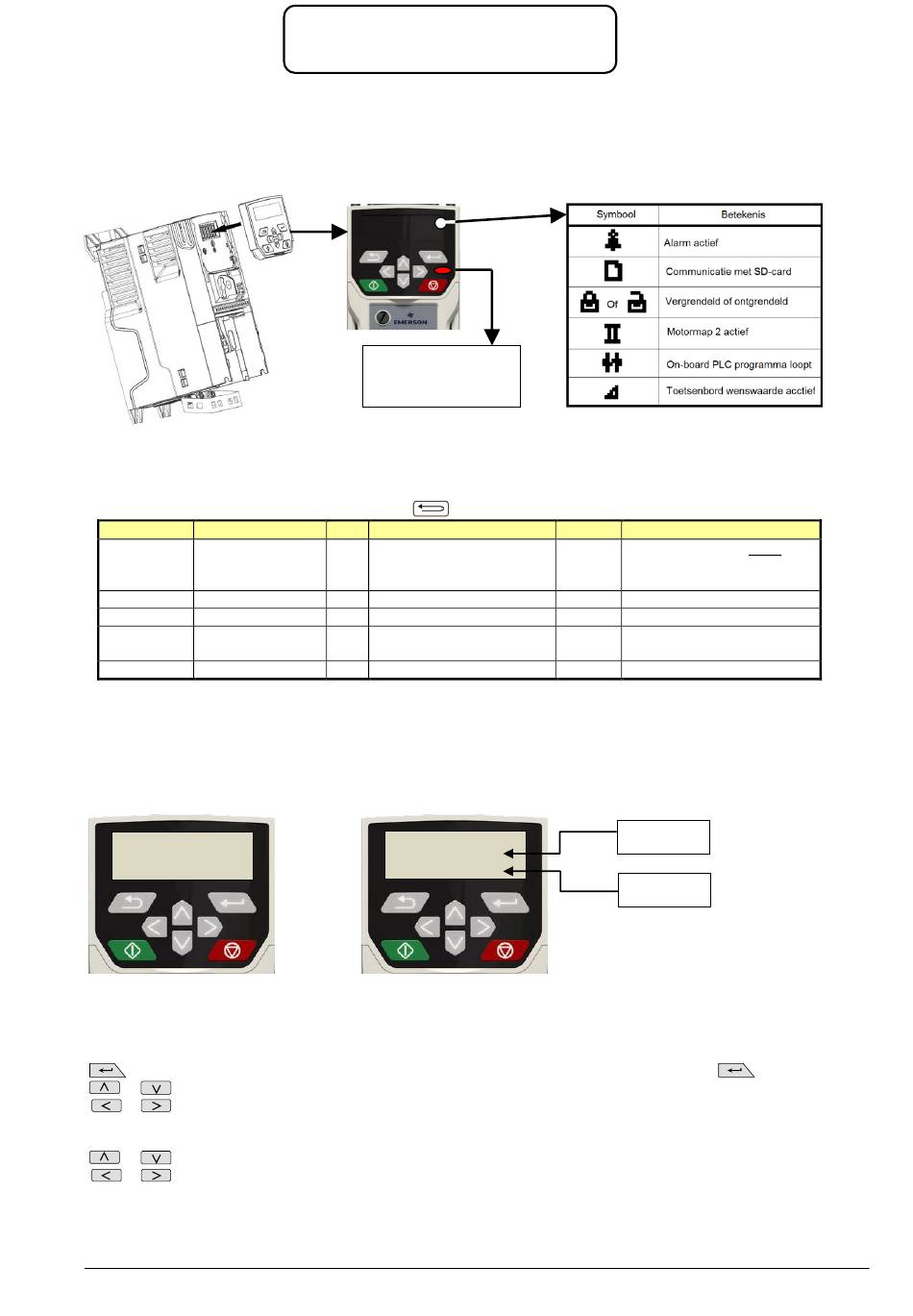

CI-Keypad
Het CI-Keypad is het afneembare toetsenbord van de Unidrive M400. Dit toetsenbord is een optie maar wordt bij
leveringen binnen Nederland standaard met de Unidrive M400 meegeleverd. Dit toetsenbord is geen voorwaarde voor
de Unidrive M400 om te kunnen functioneren en kan dus, indien gewenst, na het programmeren van de Unidrive
verwijderd worden. Het CI-Keypad is "Hot Swapable", heeft geen individuele code en bevat geen software, het kan dus
tijdens bedrijf onvoorwaardelijk op elke Unidrive M400 geplaatst en weer verwijderd worden.
CI-Keypad menu
Met onderstaande parameters kan specifieke functionaliteit van het CI-Keypad ingesteld worden. Deze parameters zijn
bereikbaar door op het CI-Keypad de return toets
Parameter
Tekst
Keypad.00
Language
Keypad.01
Show Units
Keypad.02
Backlight Level
Keypad.05
Show Raw Text
Parameter Values
Keypad.06
Software Version
Weergegeven grootheden tijdens bedrijf.
Tijdens bedrijf worden de uitgestuurde frequentie en de procentuele belasting weergegeven. Deze twee grootheden
kunnen door de gebruiker zelf ingesteld worden d.m.v. #11.018 en #11.019. Onderstaande twee illustraties tonen de
fabrieksinstelling (frequentie en belasting) en een andere voor de hand liggende keuze (snelheid en vermogen).
Raadpleeg voor meer informatie de beschrijving en illustraties van #11.018 en #11.019 in menu 11 in deze handleiding.
Run
35.84 Hz
32.9 %
"Snelfuncties" om snel te kunnen navigeren.
Tijdens het "Parameternummer zoeken".
2 sec. = Nummer v.d. bestemmingsparameter kan direct ingetoetst worden. Bevestig met
+
= Display springt naar de nulparameter van het betreffende menu.
+
= Display springt naar de laatst bezochte parameter in menu 0.
Tijdens het "Parameterinhoud wijzigen"
+
= Inhoud van de betreffende parameter springt naar 0.
+
= Cursor springt naar de meest rechtse digit.
M400 Handleiding versie 4.1
Unidrive M400
Toetsenbord en displayfuncties
Rode LED:
Continu .... Drive OK
Knippert ...Drive Trip
twee seconden ingedrukt te houden.
Keuze
RW
Classic English / English /
Deutsch / Francais /
Italiano / Espanol
RW
Off - On
0 – 100%
RW
RW
Off - 1
RO
Run
1236.3 rpm
85.17 kW
Pagina 66 van 170
Default
Beschrijving
English
Classic English is geen
parameter beschrijving
maar alleen mnemonics.
On
Eenheden weergeven
100%
Achtergrond verlichting
Off
Keuze d.m.v. nummers
i.p.v. keuze d.m.v. tekst.
Keypad software versie
(#5.004 toerental)
#11.018
#11.019
(#5.003 vermogen)
