Moederkaart van de harde schijf
Afhankelijk van uw systeemconfiguratie:
Precision Rack
2,5 inch (x8) HHD/SSD
7910
De backplane van de harde schijf verwijderen
Vereisten
1. Zorg dat u de
Veiligheidsinstructies
2. Volg de procedure in
Voordat u werkzaamheden in de computer
3. Verwijder de koelmantel.
4. Verwijder de koelventilatoreenheid.
5. Verwijder alle harde schijven.
WAARSCHUWING:
Een groot aantal reparaties mag alleen door een erkend servicemonteur worden uitgevoerd. U mag
alleen probleemoplossing en eenvoudige reparaties uitvoeren zoals toegestaan volgens de documentatie bij uw product
of zoals geïnstrueerd door het on line of telefonische team voor service en ondersteuning. Schade die het gevolg is van
onderhoud dat niet door Dell is geautoriseerd, wordt niet gedekt door uw garantie. Lees de veiligheidsinstructies die bij
het product zijn geleverd en leef deze na.
WAARSCHUWING:
Om schade aan de schijven en backplane te voorkomen, moet u de harde schijven uit het systeem
verwijderen voordat u de backplane verwijdert.
WAARSCHUWING:
U moet het nummer van elke harde schijf noteren en deze tijdelijk labelen voordat u ze verwijdert,
zodat u ze op dezelfde locaties kunt terugplaatsen.
Stappen
1. Koppel de HHD/SSD-data-, signaal- en voedingskabel(s) los van de backplane.
2. Druk op de ontgrendelingslipjes en til de backplane omhoog en schuif deze naar de achterkant van het chassis.
OPMERKING:
Om schade aan de flexkabel van het controlepaneel te voorkomen, moet u het vergrendelingslipje op de
connector loskoppelen voordat u de flexkabel verwijdert. Buig de flexibele kabel niet bij de connector. Trek het vergrendelingslipje
omhoog om het vergrendelingslipje voor de x12 backplane los te maken. Voor de x18 en x2 backplanes draait u het
vergrendelingslipje 90 graden met de klok mee.

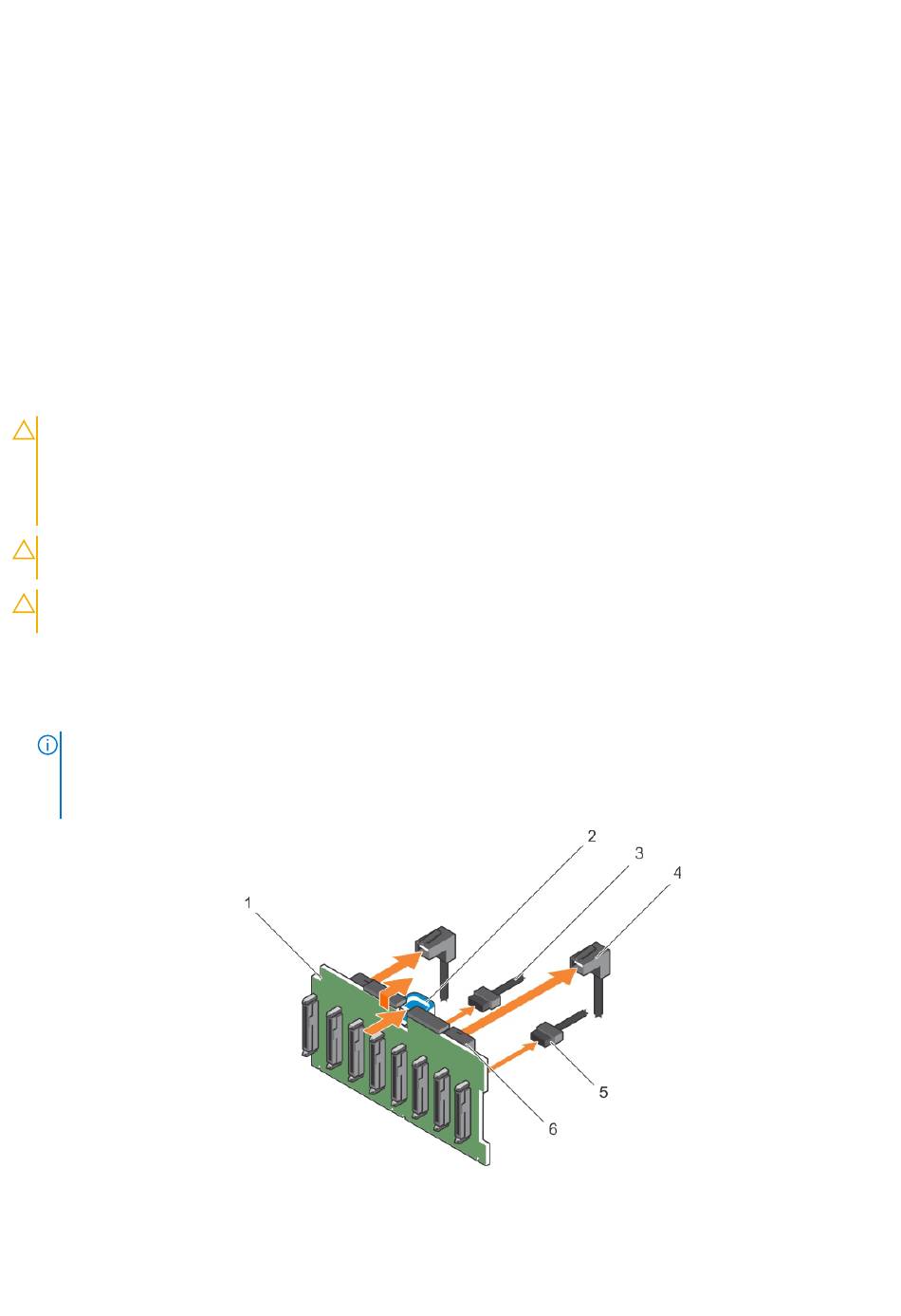

Afbeelding 40. De 2,5 inch (x8) HHD/SSD-backplane verwijderen en installeren—Precision Rack 7910
1. backplaneconnectoren van de harde schijf (8)
66
Systeemonderdelen plaatsen en verwijderen
gelezen heeft.
verricht.
2. kabel van het linker oorbedieningspaneel
