6. Aansluiting aan het digitale systeem.
Wij raden u aan uw SwitchPilot eerst volledig in te stellen en dan alleen op de modelspoorbaan te
plaatsen.

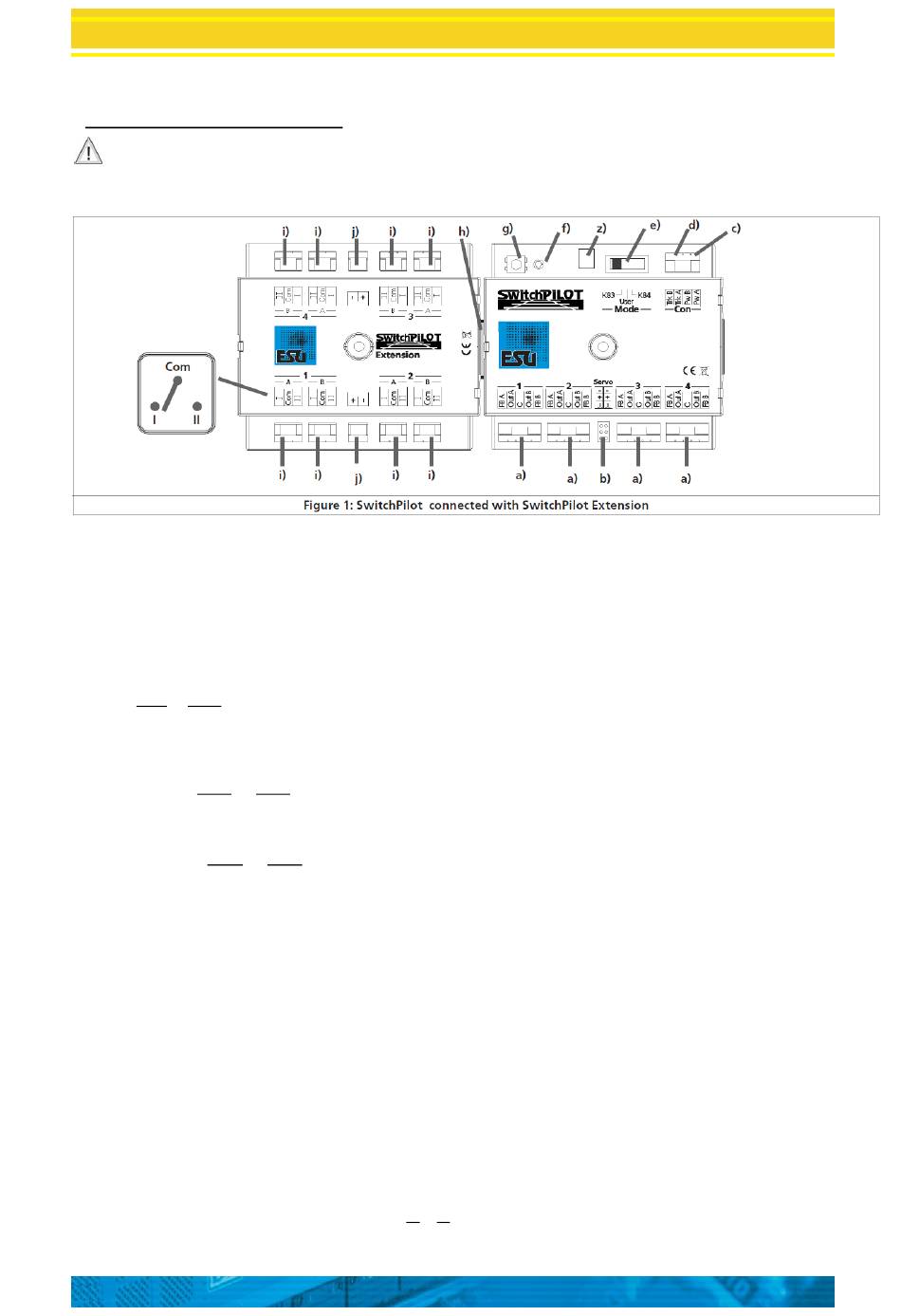

Afbeelding 1: SwitchPilot met aangesloten SwitchPilot Extension.
6.1. Verbindingselementen van de SwitchPilot.
Afbeelding 1 rechts toont de SwitchPilot met de SwitchPilot Extension.
a) Aan de transistor-uitgangen 1- 4 sluit u wissels, signalen, ontkoppelrails en soortgelijke verbruikers aan. De
klemmen FB A en FB B worden gebruikt voor de terugmelding van de wisselstand aan de SwitchPilot.
b) Deze aansluitblok dient voor het aansluiten van twee RC-servomotoren (bijv., ESU, Graupner®, Futaba®) en
vormt de uitgangen 5 en 6 van de SwitchPilot.
c) Op de klemmen Pw A en Pw B wordt de voedingsspanning van de SwitchPilot aangesloten en de eraan
verbonden verbruikers. Daarvoor kunt u een gelijk- of wisselspanningstransfo of direct de digitale stroom
gebruiken.
d) Met de klemmen Trk A en Trk B wordt de SwitchPilot met de rijspanning van de digitale centrale (of de
boosteruitgang) verbonden, waarvan hij zijn commando's ontvangt.
e) Met de schuifschakelaar kiest u tussen de mogelijke bedrijfsmodi: k83, user-modus en k84. (zie
hoofdstuk 5.2.1).
f) De LED werkt samen met de
g) de programmeerknop om het digitale adres van de SwitchPilot in te stellen. Dit proces is in hoofdstuk 8
beschreven.
h) Verbindingsbus: hier worden de SwitchPilot en de SwitchPilot Extension met elkaar verbonden.
z) Decodermassa. (optioneel, indien aanwezig). Wordt voor het aansturen van wissels zonder digitale centrale
gebruikt.
6.2. Verbindingselementen van de SwitchPilot Extension.
Afbeelding 1 links toont de SwitchPilot Extension module.
i) De uitgangen 1- 4 hebben elk een relaisuitgang A en B, die samen geschakeld worden. Elke relaisuitgang
