6.9. Aansluiting van de terugmeldcontacten.
SwitchPilot.
Via RailCom® kan de SwitchPilot de werkelijke wisselpositie naar de digitale centrale terugmelden. De wissels
moeten echter met de passende terugmeldcontacten uitgerust zijn. Afbeelding 8 toont de aansluiting:
a) Aansluiting van een wisselaandrijving met eindafslag. Verbind klem Out A met klem FB A en
Out B met FB B.
b) Aansluiting van een aandrijving met afzonderlijke terugmeldcontacten: in dit geval verbind beide
terugmeldcontacten met de klemmen FB A of FB B en de gemeenschappelijke pool van de terugmelder met de
klem C.
Het hangt van uw digitale systeem af, of en hoe de terugmeldingsinformatie kan weergegeven worden. De ESU
ECoS® centrale, vanaf software versie 1.1.0, kan de positie van de wissel op het wisselpaneel weergeven.
Raadpleeg de aanvullende informatie in hoofdstuk 11 omtrent de wisselterugmelding via RailCom®.

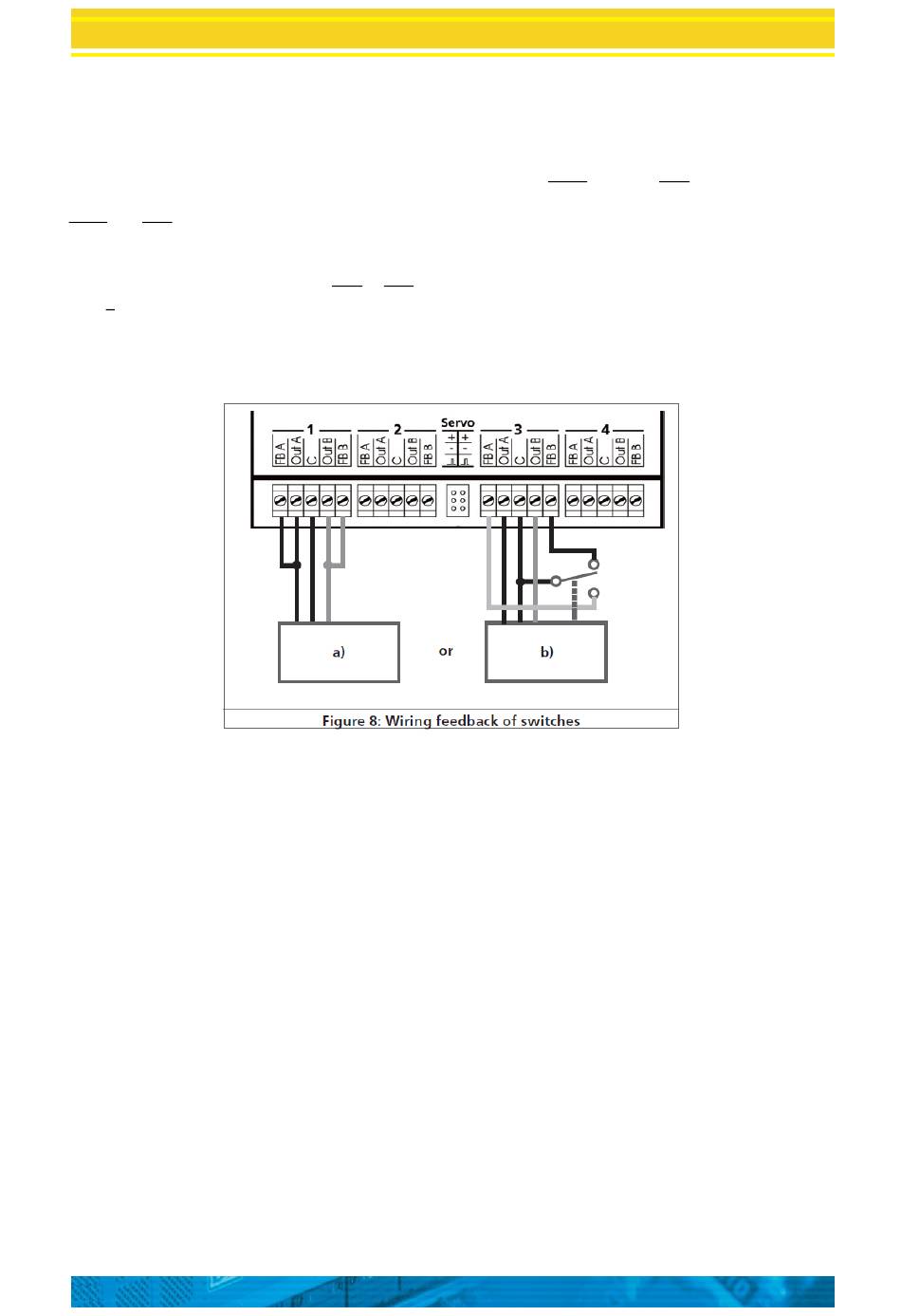

Afbeelding 8: aansluiting van de wisselterugmeldcontacten.
6.10. Polariseren van het hartstuk.
SwitchPilot Extension.
Met behulp van de relaisuitgangen van de SwitchPilot Extension is het ook mogelijk het hartstuk van een
wissel te polariseren (zie afbeelding 9).
Indien u een wissel met een servo aanstuurt, is het meestal noodzakelijk de schakeltijd van het relais te
bepalen zodat de relais alleen schakelt wanneer de servo zich in het midden positie tussen "A" en "B" bevindt.
Op deze manier worden kortsluitingen voorkomen. Meer informatie in hoofdstuk 13 .
