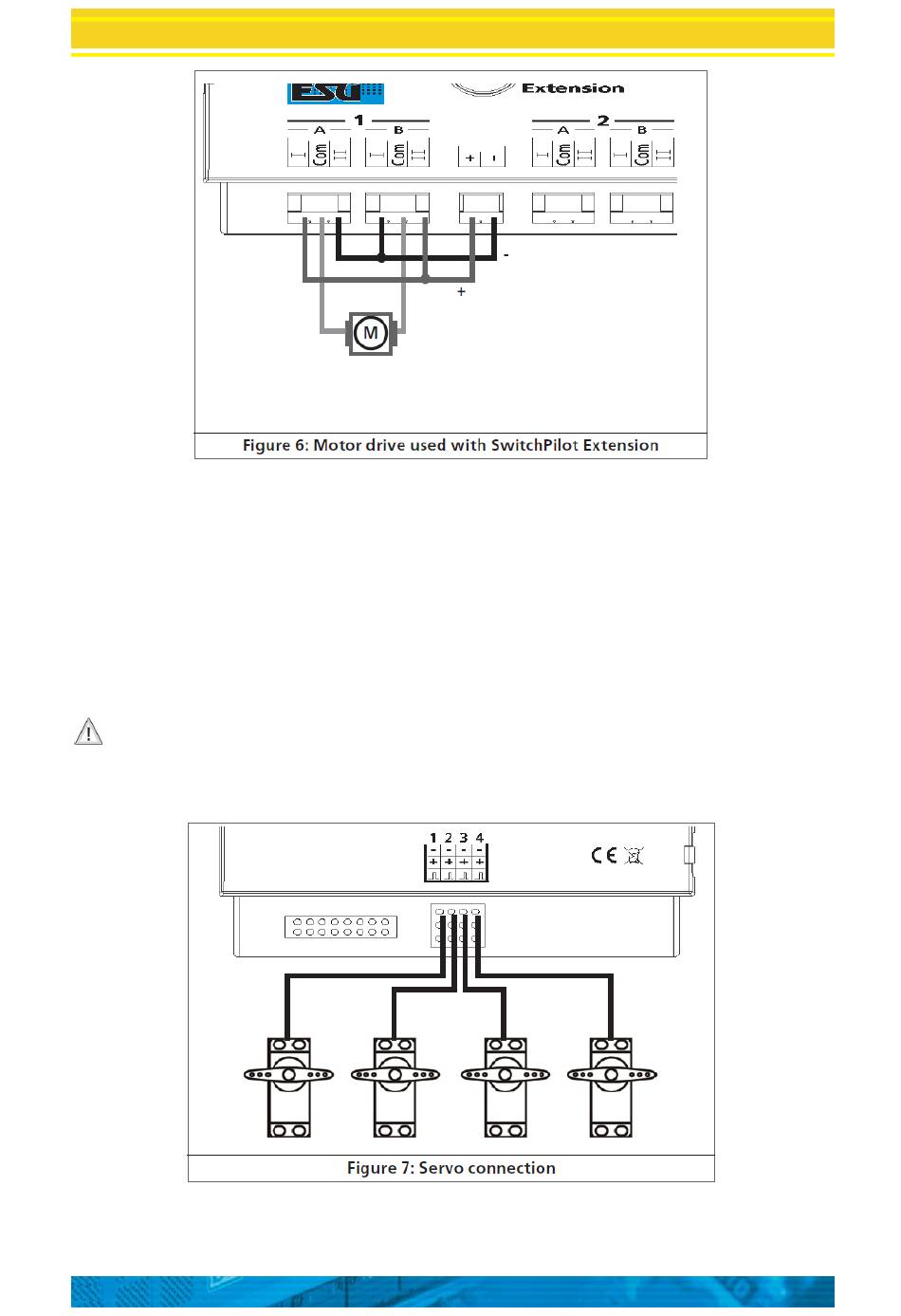

Afbeelding 6: gemotoriseerde wisselaandrijving met SwitchPilot Extension.
6.8. Aansluiting van een servo.
SwitchPilot – SwitchPilot Servo.
Bijna alle standaard RC-servo's met een drie-polige aansluitstekker en een positief impuls zijn bruikbaar. De
SwitchPilot (Servo) verzorgt ze met 5V. Afbeelding 7 toont de algemene aansluiting.
Stek de kabel van de servo eenvoudig in de overeenkomstige aansluitpins van de SwitchPilot (Servo). De
impulsuitgang is normaal de witte of oranje draad.
Let op het aansluitschema op de behuizing van de SwitchPilot of SwitchPilot Servo. Een verkeerde
aansluiting kan de servo of de SwitchPilot vernietigen!
De servo-uitgangen kunnen afzonderlijk worden geconfigureerd, zie hiervoor hoofdstuk 10.
Afbeelding 7: servo-aansluitingen.
