correspondeert met de overeenkomstige uitgang van de SwitchPilot : als uitgang Out A van de uitgang op de
SwitchPilot actief is, dan zijn de respectievelijke klemmen I en COM van de relaisuitgang geschakeld. Als
uitgang Out B op de SwitchPilot actief is, dan worden klemmen II en COM verbonden. De relaisuitgangen
gedragen zich hier altijd als continue uitgangen.
j) Aansluiting aan de grond en U + voeding (gelijkgerichte spanning) voor DC wisselmotoren.

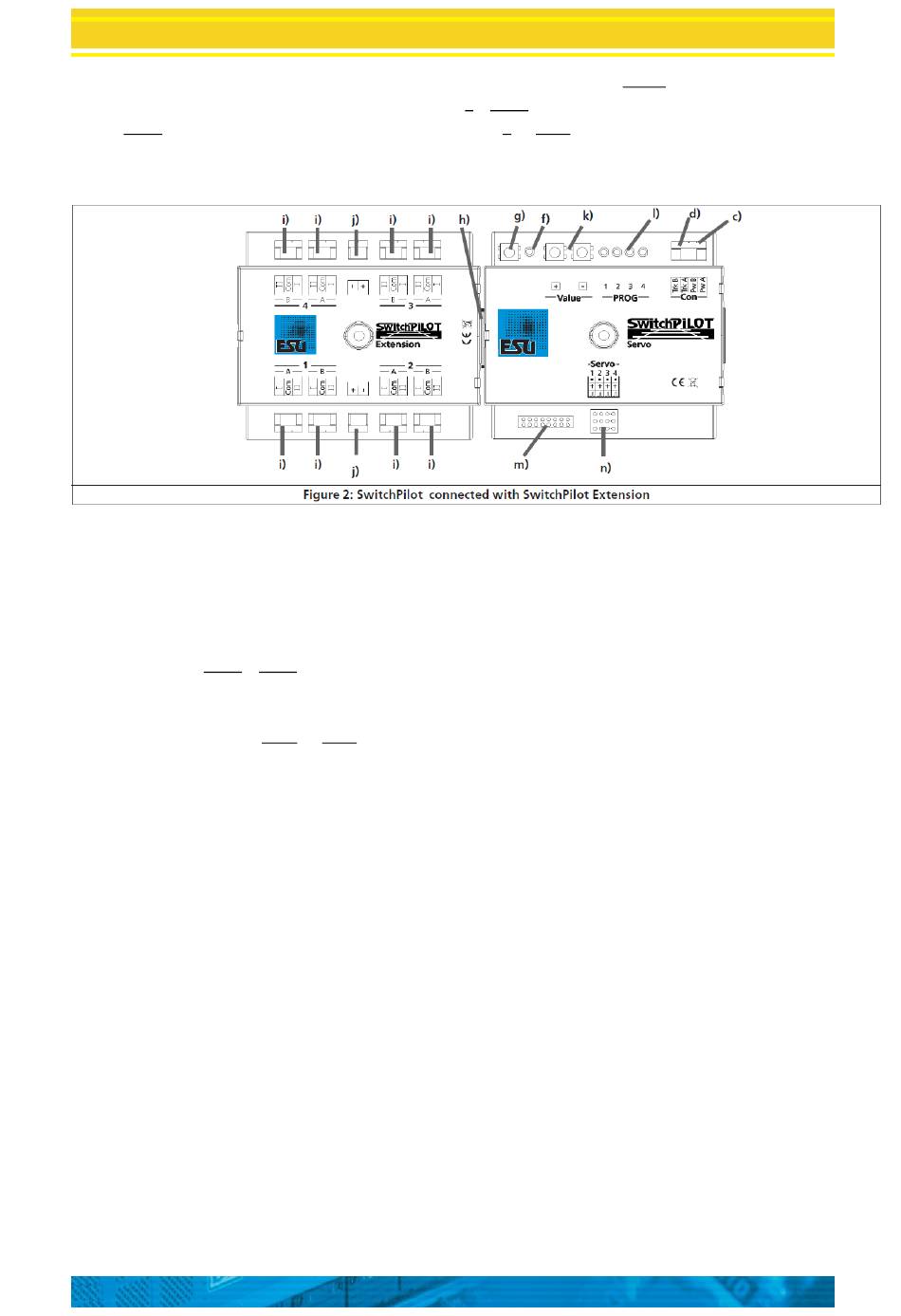

Afbeelding 2: SwitchPilot Servo met aangesloten SwitchPilot Extension.
6.3. Verbindingselementen van de SwitchPilot Servo.
Afbeelding 2 toont de SwitchPilot Servo in combinatie met de optionele SwitchPilot Extension module.
c) Aan de klemmen Pw A en Pw B wordt de voedingsspanning van de SwitchPilot aangesloten en de eraan
verbonden verbruikers. Daarvoor kunt u een gelijk- of wisselspanningstransfo of de digitale stroom direct
gebruiken.
d) Met de schroefklemmen Trk A en Trk B is de SwitchPilot Servo met de vermogensuitgang (booster) van de
digitale centrale verbonden, waaruit hij zijn bevelen ontvangt.
f) De LED werkt samen met de programmeertoets.
g) de programmeertoets om het digitale adres van de SwitchPilot in te stellen. Dit proces is in hoofdstuk 8
beschreven. Daarnaast, met behulp van de programmeertoets of de
k) invoereenheid kunnen, met een "+" en "-" toets en de LED's l) de servoposities "A" en "B" en de
draaisnelheid direct worden ingesteld.
l) Monitor-LED's. Zijn actief tijdens de instelling van de servo-eindposities en de draaisnelheid en geven aan
welke servo wordt ingesteld. Voor meer informatie over het programmeren met de input-eenheid raadpleeg
hoofdstuk 10.4.
m) Deze aansluitblok dient voor de verbinding van acht externe schakelaars om de servo-posities direct in te
stellen zonder digitale centrale. Raadpleeg hoofdstuk 12 voor meer informatie.
n) Deze aansluitblok dient voor het aansluiten van vier RC-servomotoren (bijv., ESU, Graupner®, Futaba ®, o.a.)
en vormt de uitgangen 1 - 4 van de SwitchPilot Servo.
h) Uitbreidingsconnector: hier worden de SwitchPilot Servo en de SwitchPilot Extension in elkaar gezet.
