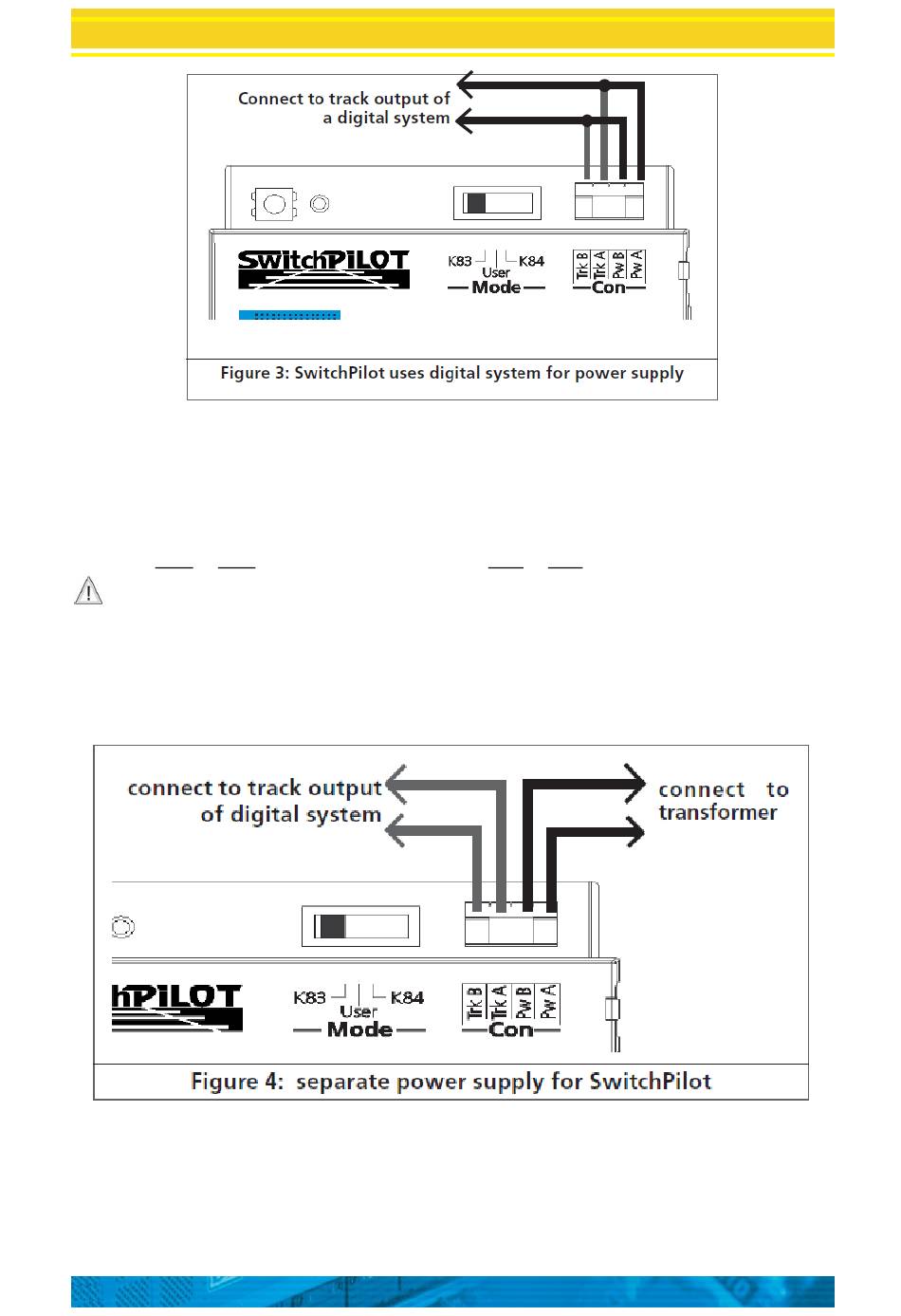

Afbeelding 3: SwitchPilot gevoed vanaf het digitale systeem.
6.4. Voedingsspanning vanaf het digitale systeem.
Voor kleinere modelspoorbanen met weinig gelijktijdig ingeschakelde verbruikers is de voedingsspanning van
de SwitchPilot en de eraan verbonden verbruikers vanaf de digitale centrale mogelijk.
De klemmen Pw A en Pw B worden parallel aan de klemmen Trk A en Trk B verbonden.
Afhankelijk van de gebruikte magneetartikelen kan het voorkomen dat de digitale centrale geen
spanning genoeg levert voor een veilig bedrijf. In dit geval moet de SwitchPilot door een externe transformator
gevoed worden die een voldoende spanning voor de magneetartikelen levert (zie hoofdstuk 6.5).
Als de magneetartikelen (bijv. Märklin K-rail of PECO aandrijving) niet of alleen zeer slap schakelen, moet een
externe voeding worden voorzien.
Afbeelding 4: SwitchPilot met gescheiden voedingssysteem
