Inspectie-/onderhoudswerkzaamheden remmotor DR.71-DR.132

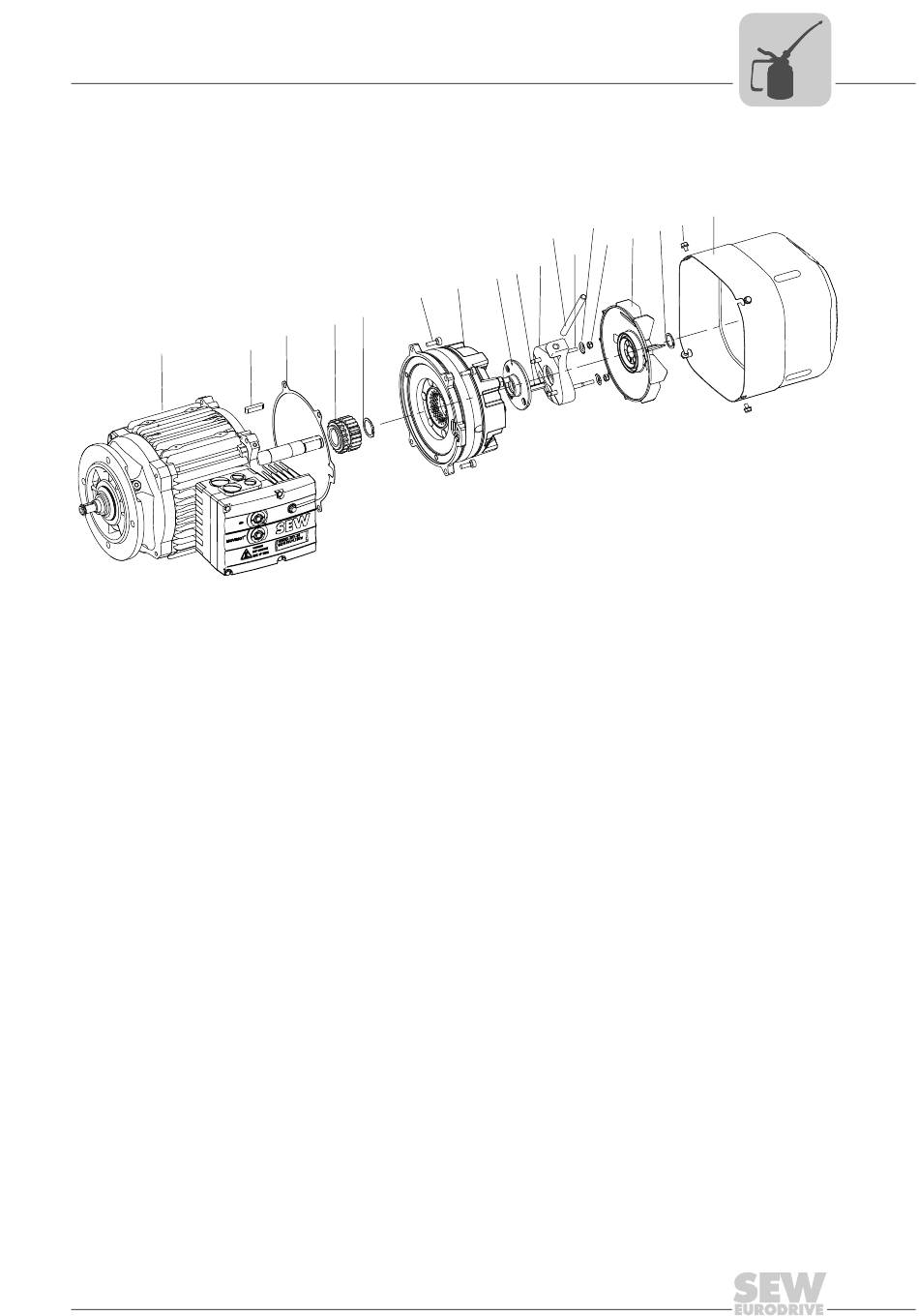

11.3.2 Opbouwprincipe remmotor DR.90-DR.132
[71]
[1]
[1] Motor met remlagerschild
[22] Zeskantbout
[32] Borgring
[35] Ventilatorkap
[36] Ventilator
[51] Hendel
Technische handleiding – MOVIMOT
[550]
[900]
[62]
[70]
[901]
[53] Lichterbeugel
[56] Tapeind
[57] Conische veer
[58] Stelmoer
[59] Cilinderstift
[62] Borgring
®
MM..D met draaistroommotor DRS/DRE/DRP
Inspectie / onderhoud
[32] [22]
[57]
[51]
[36]
[58]
[56]
[59] [53]
[95]
[70] Meenemer
[95] Afdichtring
[550] Voorgemonteerde rem
[900] Bout
[901] Afdichting
11
[35 ]
487513227
163
