Elektrische installatie
5

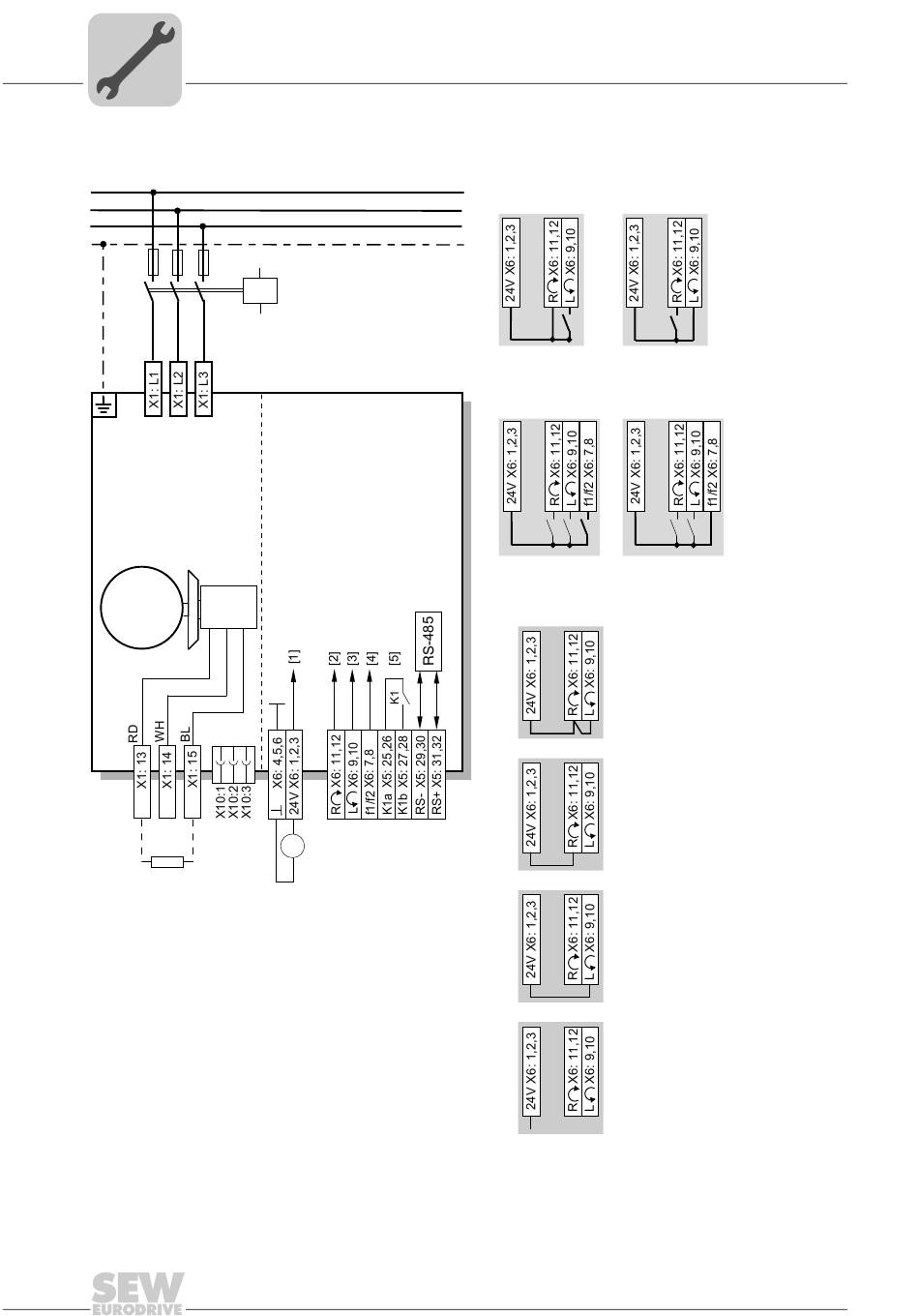

Aansluiting MOVIMOT®
5.2
Aansluiting MOVIMOT
L1
L2
L3
PE
M
3~
BW [6]
[1] DC 24V-voeding (extern of optie MLU..A / MLG..A)
[2] Rechts/stop
[3] Links/stop
[4] Setpointomschakeling f1/f2
[5] Gereedmelding (contact gesloten = bedrijfsgereed)
[6] Remweerstand BW..
(alleen bij MOVIMOT
[7] Stekerverbindingen voor de aansluiting van van de optie BEM
32
®
F11/F12/F13
K11
MOVIMOT
BE/BR
[7]
+
=
24 V
DC
-
®
-aandrijving zonder mechanische rem)
Technische handleiding – MOVIMOT
Functie van de klemmen rechts/stop en links/stop
bij binaire aansturing:
Draairichting
rechts actief
Functies van de klemmen f1/f2:
®
®
Setpoint f1 actief
Functie van de klemmen rechts/stop en links/stop
bij besturing via de RS-485-interface/veldbus:
323271819
®
MM..D met draaistroommotor DRS/DRE/DRP
Draairichting
links actief
Setpoint f2 actief
Beide draairichtingen
zijn vrijgegeven
Alleen draairichting rechtsom
is vrijgegeven,
opgegeven setpoints voor linksom
leiden tot het stilzetten van de
aandrijving
Alleen draairichting linksom
is vrijgegeven,
opgegeven setpoints voor rechtsom
leiden tot het stilzetten van de
aandrijving
Aandrijving is geblokkeerd of wordt
stilgezet
