Bit 03, Geen uitschakeling/uitschakeling:
Zie de beschrijving onder Statuswoord volgens het FC-
protocol.
Bit 04, ON 2/OFF 2:
Bit 04 = '0' betekent dat Bit 01 in het stuurwoord = '1'.
Bit 04 = '1' betekent dat Bit 01 in het stuurwoord = '0'.
Bit 05, ON 3/OFF 3:
Bit 05 = '0' betekent dat Bit 02 in het stuurwoord = '1'.
Bit 05 = '1' betekent dat Bit 02 in het stuurwoord = '0'.
Bit 06, Start inschakelen/start uitschakelen:
Bit 06 = '1' na reset van een uitschakeling, na activeren
van OFF2 of OFF3 en na aansluiting van de netspan-
ning. Start uitschakelen wordt gereset door Bit 00 in het
stuurwoord op '0' in te stellen en Bit 01, 02 en 10 op '1'
in te stellen.
Bit 07, Waarschuwing:
Zie de beschrijving onder Statuswoord volgens het FC-
protocol.
Bit 08, Snelheid:
Zie de beschrijving onder Statuswoord volgens het FC-
protocol.
Bit 09, Geen waarschuwing/waarschuwing:
Zie de beschrijving onder Statuswoord volgens het FC-
protocol.
Bit 10, Snelheid • ref/snelheid = ref.:
Zie de beschrijving onder Statuswoord volgens het FC-
protocol.
Bit 11, Actief/niet actief:
Zie de beschrijving onder Statuswoord volgens het FC-
protocol.
Bit 13, Waarschuwing hoge/lage spanning:
Zie de beschrijving onder Statuswoord volgens het FC-
protocol.
Bit 14, Stroombegrenzing:
Zie de beschrijving onder Statuswoord volgens het FC-
protocol.
Bit 15, Thermische waarschuwing:
Zie de beschrijving onder Statuswoord volgens het FC-
protocol.
®
MG.27.E3.10 – VLT
is een geregistreerd handelsmerk van Danfoss
®
VLT
2800-serie

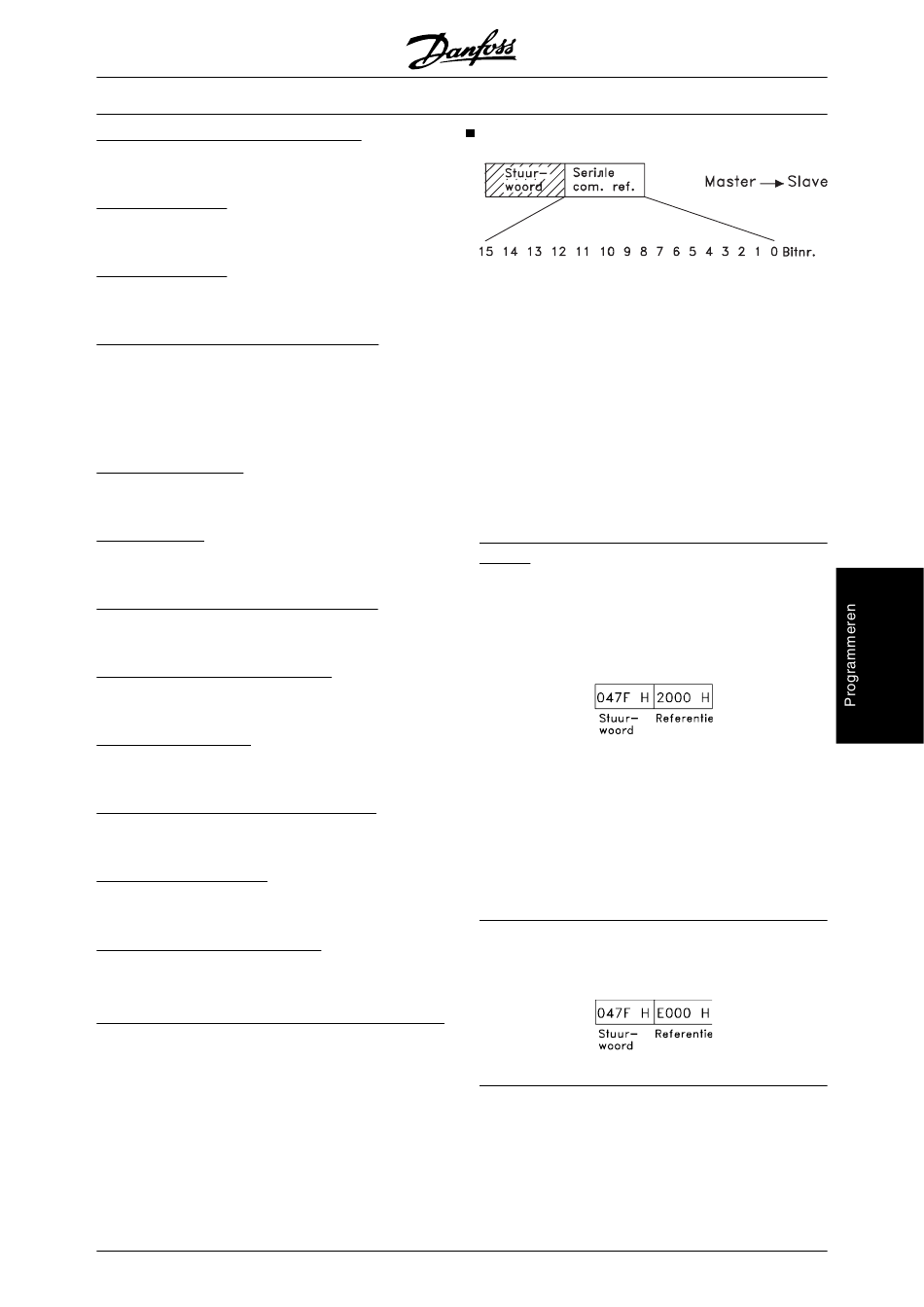

Referentie seriële communicatie
De referentie voor seriële communicatie wordt over-
gedragen aan de frequentieomvormer als een woord
van 16 bit. De waarde wordt overgedragen in gehele
getallen van 0 - ± 32767 (± 200%).
16384 (4000 hex) komt overeen met 100%.
De referentie voor seriële communicatie heeft het vol-
gende formaat: 0-16384 (4000 Hex) • 0-100% (par.
204 Minimumreferentie - par. 205 Maximumreferentie).
Het is mogelijk om via de seriële referentie de draai-
richting te veranderen. Dit wordt gedaan door de bi-
naire referentiewaarde te converteren naar het 2-
complement. Zie voorbeeld.
Voorbeeld – stuurwoord en ref. voor seriële commu-
nicatie.:
De frequentieomvormer moet een startcommando
ontvangen en de referentie moet op 50% (2000 hex)
van het referentiebereik worden ingesteld.
Stuurwoord = 047F hex • startcommando.
Referentie = 2000 hex • 50% referentie.
De frequentieomvormer moet een startcommando
ontvangen en de referentie moet op -50% (-2000 hex)
van het referentiebereik worden ingesteld.
De referentiewaarde wordt eerst geconverteerd naar
het 1-complement en vervolgens wordt 1 binair hierbij
opgeteld om het 2-complement te verkrijgen:
2000 hex
1-complement
2-complement
Stuurwoord = 047F hex • startcommando.
Referentie = E000 hex • -50% referentie.
0010 0000 0000 0000 0000
1101 1111 1111 1111 1111
+ 1
1110 0000 0000 0000 0000
