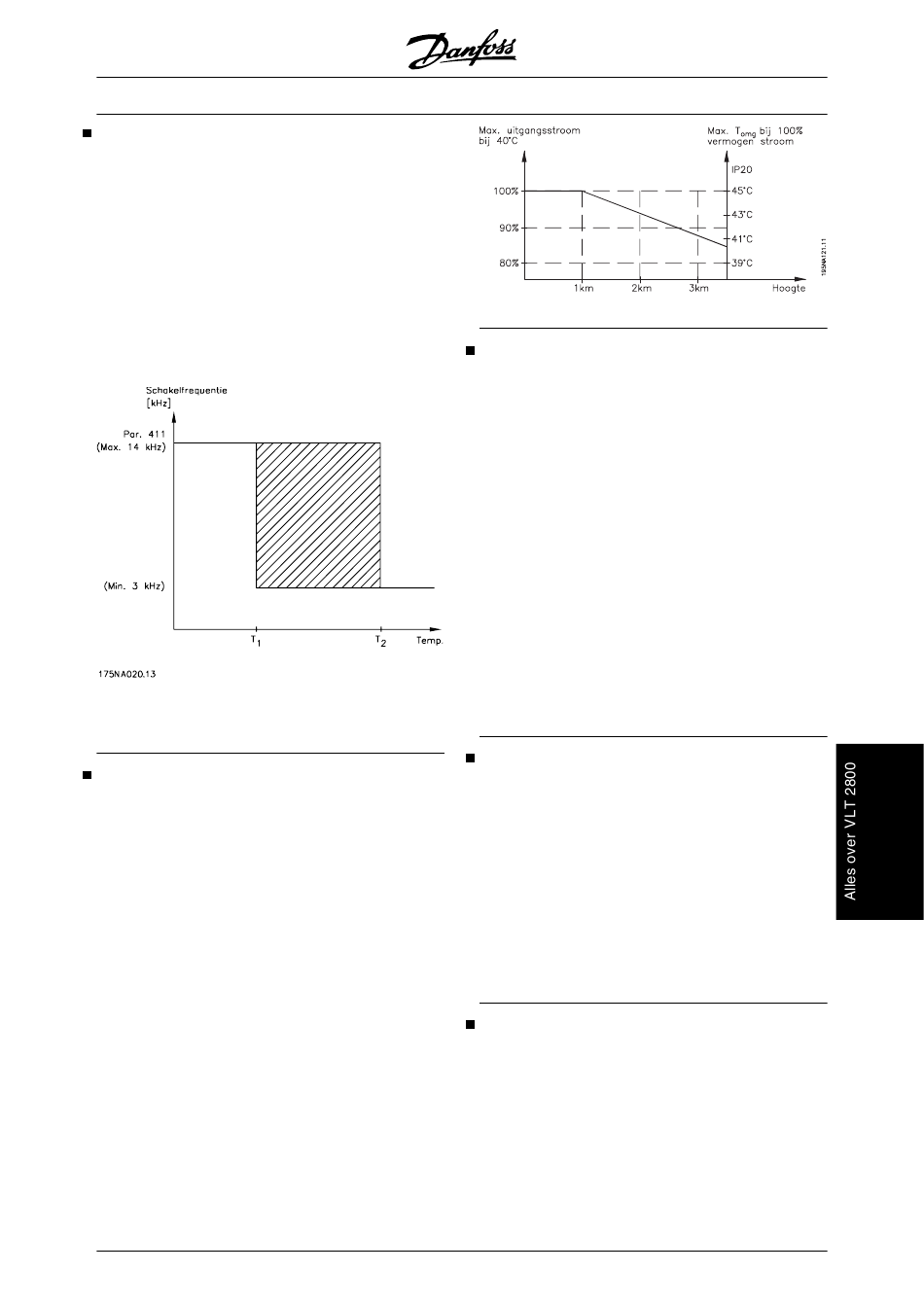

Temperatuurafhankelijke schakelfrequentie
Deze functie zorgt voor de hoogst mogelijke schakel-
frequentie zonder dat een thermische overbelasting
van de frequentieomvormer plaatsvindt. De interne
temperatuur is de actuele uitdrukking van de mate
waarin de schakelfrequentie kan worden gebaseerd
op de belasting, de omgevingstemperatuur, de voe-
dingsspanning en de kabellengte.
De functie zorgt ervoor dat de frequentieomvormer de
schakelfrequentie automatisch bijstelt tussen f
and f
(parameter 411); zie onderstaande teke-
sw,max
ning.
Bij het gebruik van het LC-filter is de minimale scha-
kelfrequentie 4,5 kHz.
Reductie wegens luchtdruk
Op hoogtes boven 2000 m wordt niet voldaan aan de
vereisten voor PELV (Protective Extra Low Voltage)
zoals bepaald in IEC 61800-5-1. Neem contact op met
Danfoss voor meer informatie.
Beneden een hoogte van 1000 m is geen reductie no-
dig.
Boven 1000 meter dient de omgevingstemperatuur
(T
) of de maximale uitgangsstroom (I
AMB
den verlaagd op basis van onderstaand schema:
1.
Reductie van uitgangsstroom versus hoogte
bij T
= max. 45 °C.
AMB
2.
Reductie van max. T
100% uitgangsstroom.
®
MG.27.E3.10 – VLT
is een geregistreerd handelsmerk van Danfoss
sw,min
) te wor-
MAX
t.o.v. de hoogte bij
AMB
®
VLT
2800-serie
Reductie wegens lage bedrijfssnelheid
Wanneer een motor is aangesloten op een frequentie-
omvormer, moet voor adequate ventilatie van de mo-
tor worden gezorgd. Bij lage toerentallen kan de
motorventilator niet voldoende koellucht leveren. Dit
probleem doet zich voor wanneer het belastingkoppel
over het gehele regelbereik constant is (bijv. bij een
lopende band). Bij continubedrijf bepaalt de vermin-
derde ventilatie het toelaatbare koppel. Als de motor
continu moet draaien bij een toerental dat lager is dan
de helft van de nominale waarde, moet er extra koel-
lucht naar de motor worden gevoerd. Een alternatief
voor het toevoeren van extra koelling is het beperken
van de motorbelastingsverhouding Dit is mogelijk door
een grotere motor te kiezen. Het ontwerp van de fre-
quentie-omvormer stelt echter grenzen aan de om-
vang van de motoren die op de frequentie-omvormer
kunnen worden aangesloten.
Reductie wegens lange motorkabels
De frequentie-omvormer is getest met 75 m onafge-
schermde/ongewapende kabel en 25 m afgescherm-
de/gewapende kabel en is ontworpen om te werken
met een motorkabel met een nominale doorsnede. Als
een kabel met een grotere doorsnede gebruikt moet
worden, is het raadzaam de uitgangsstroom met 5%
te verlagen voor iedere stap dat de doorsnede van de
kabel toeneemt. (Een grotere kabeldoorsnede leidt tot
verhoogde aardcapaciteit en dus tot een grotere aard-
lekstroom.)
Reductie wegens hoge schakelfrequentie – VLT
2800
Een hogere schakelfrequentie (in te stellen in para-
meter 411 Schakelfrequentie) leidt tot hogere verliezen
in de elektronica van de frequentieomvormer.
De VLT 2800 heeft een pulspatroon waarin het moge-
lijk is de schakelfrequentie in te stellen van
3,0-10,0/14,0 kHz.
145
