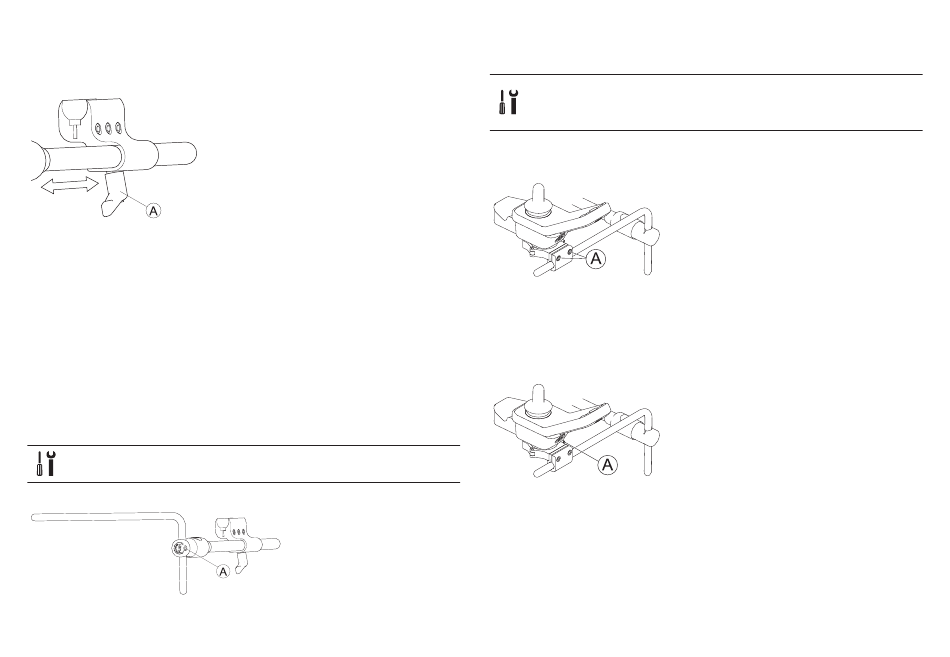

3.3.1 De diepte van de houder voor de centrale
kernstaaf aanpassen
1. Draai hendel A los.
2. Verschuif de houder voor de
3. Maak de hendel vast.
3.3.2 De hoogte van de houder voor de centrale kernstaaf
aanpassen
U kunt de hoogte van de houder voor de centrale kernstaaf op twee
manieren aanpassen:
Tegelijk met de hoogte van de armsteun aanpassen. Raadpleeg
l
de betreffende hoofdstukken over de armsteunen. 3.8.1 De
hoogte van de armsteun aanpassen, pagina 24.
Alleen de hoogte van de houder voor de centrale kernstaaf
l
aanpassen. Raadpleeg het gedeelte hieronder.
Inbussleutel van 5 mm (3/16 inch)
l
1656518-G
centrale staaf naar de gewenste
positie.
1. Draai de schroef A
los.
2. Stel de kernstaaf op
de gewenste hoogte
af.
3. Draai de schroef vast.
3.3.3 Positie van de bedieningskast/ display aanpassen
Inbussleutel van 4 mm
l
Moersleutel van 8 mm
l
Kantelbare bedieningskast (DLX-REM110, DLX-REM2XX, DLX-
REM400)
1. Draai de schroeven A los.
2. Plaats de bedieningskast op de
3. Draai de schroeven vast.
afb. 3-1 Voorbeeld van aanpassing DLX-REM400. De DLX-REM110, DLX-
REM211 en DLX-REM216 worden op dezelfde manier aangepast.
De bedieningskast draaien (DLX-REM110, DLX-REM2XX, DLX-
REM400)
1. Draai de schroef A los.
2. Draai de bedieningskast in de klem
3. Draai de schroef vast.
afb. 3-2 Voorbeeld van aanpassing DLX-REM400. De DLX-REM110, DLX-
REM211 en DLX-REM216 worden op dezelfde manier aangepast.
3 Montage
houder.
naar de gewenste positie.
19
