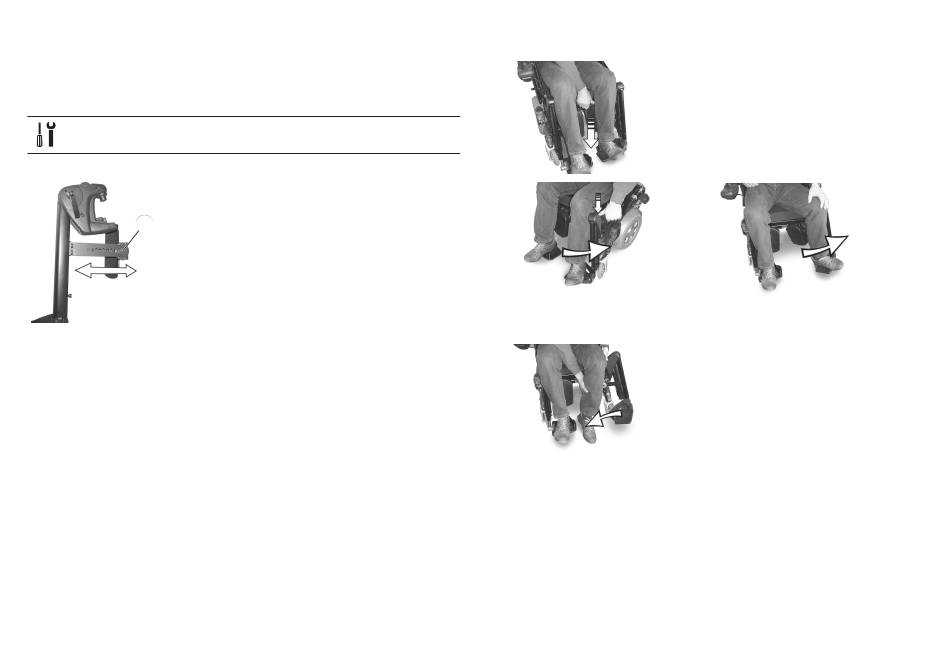

Diepte aanpassen
De diepte van het kuitkussen kan worden aangepast via de
bevestigingsplaat. De gatencombinaties van de bevestigingsplaat
maken 5 verschillende diepte-instellingen mogelijk.
Dopsleutel van 10 mm
l
1. Verwijder moer A.
2. Stel het blad af op de gewenste diepte.
A
Let erop dat de ronde gaten bedoeld zijn
voor de borgschroef van het kuitkussen en
de langwerpige gaten voor het buisje
zonder schroefdraad.
3. Draai de moer weer vast.
1656518-G
Kuitkussen ontgrendelen en achterwaarts draaien
1.
2.
Ontgrendel de beensteun en draai deze naar buiten.
Het kuitkussen draait vanzelf naar achteren.
3.
3 Montage
Druk het kuitkussen recht naar
beneden.
Til het been over de hielband en
plaats het op de grond.
