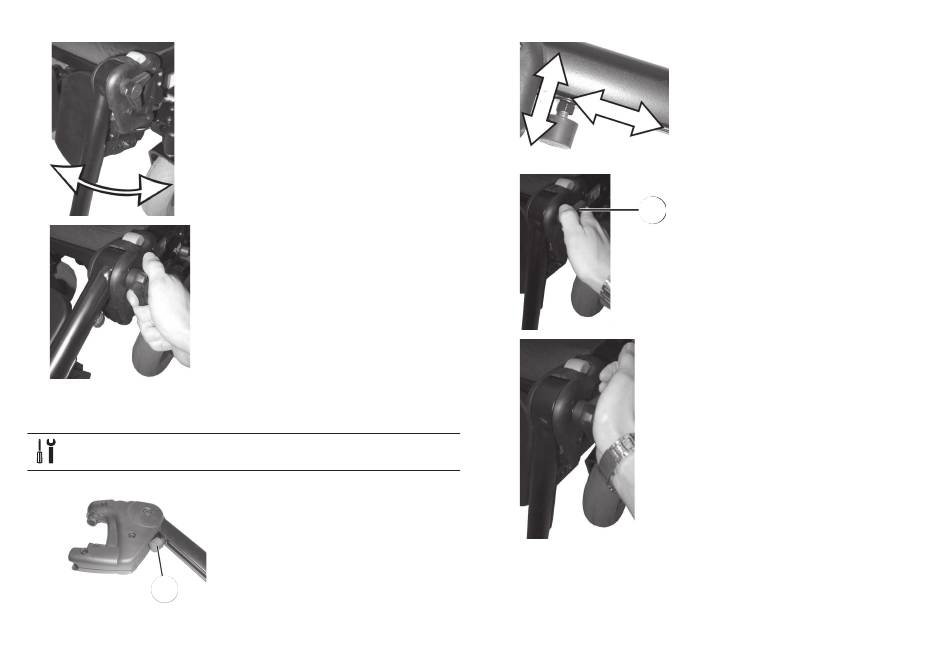

3.18.3 Eindstop van Beensteun instellen
Dopsleutel van 10 mm
l
1.
A
1656518-G
Stel de gewenste hoek in.
Draai de hendel met de klok mee om
deze weer vast te trekken.
De eindpositie van de beensteun wordt
bepaald door middel van een rubberen
stop A.
2.
B
C
3.
D
4.
De rubberen stop kan in of uit B
worden geschroefd of naar boven of
beneden C worden geduwd.
Draai de vergrendelknop D minstens
één slag tegen de klok in los.
Druk tegen de hendel om het
mechanisme te ontgrendelen.
3 Montage
