inbussleutel 5 mm
l
A

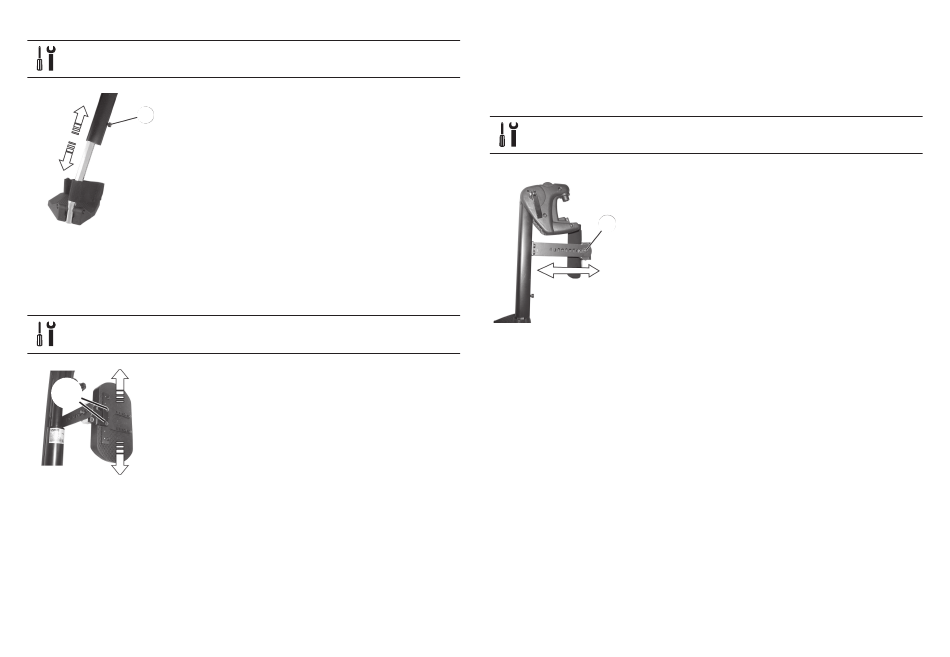

3.18.5 Kuitkussens aanpassen
De hoogte aanpassen
Inbussleutel van 4 mm
l
A
1656518-G
1. Draai de schroef A los.
2. Stel in op de gewenste lengte.
3. Draai de schroef weer vast.
1. Draai de schroeven A los.
2. Stel af in de gewenste positie.
3. Draai de schroeven weer vast.
Diepte aanpassen
De diepte van het kuitkussen kan worden aangepast via de
bevestigingsplaat. De gatencombinaties van de bevestigingsplaat
maken 5 verschillende diepte-instellingen mogelijk.
Dopsleutel van 10 mm
l
1. Verwijder moer A.
2. Stel het blad af op de gewenste diepte.
A
Let erop dat de ronde gaten bedoeld zijn
voor de borgschroef van het kuitkussen en
de langwerpige gaten voor het buisje
zonder schroefdraad.
3. Draai de moer weer vast.
3 Montage
47
