Automatisch Vetsmeersysteem qïáåJP ==
OKPKO
eÉí=RLOJïÉÖîÉåíáÉä

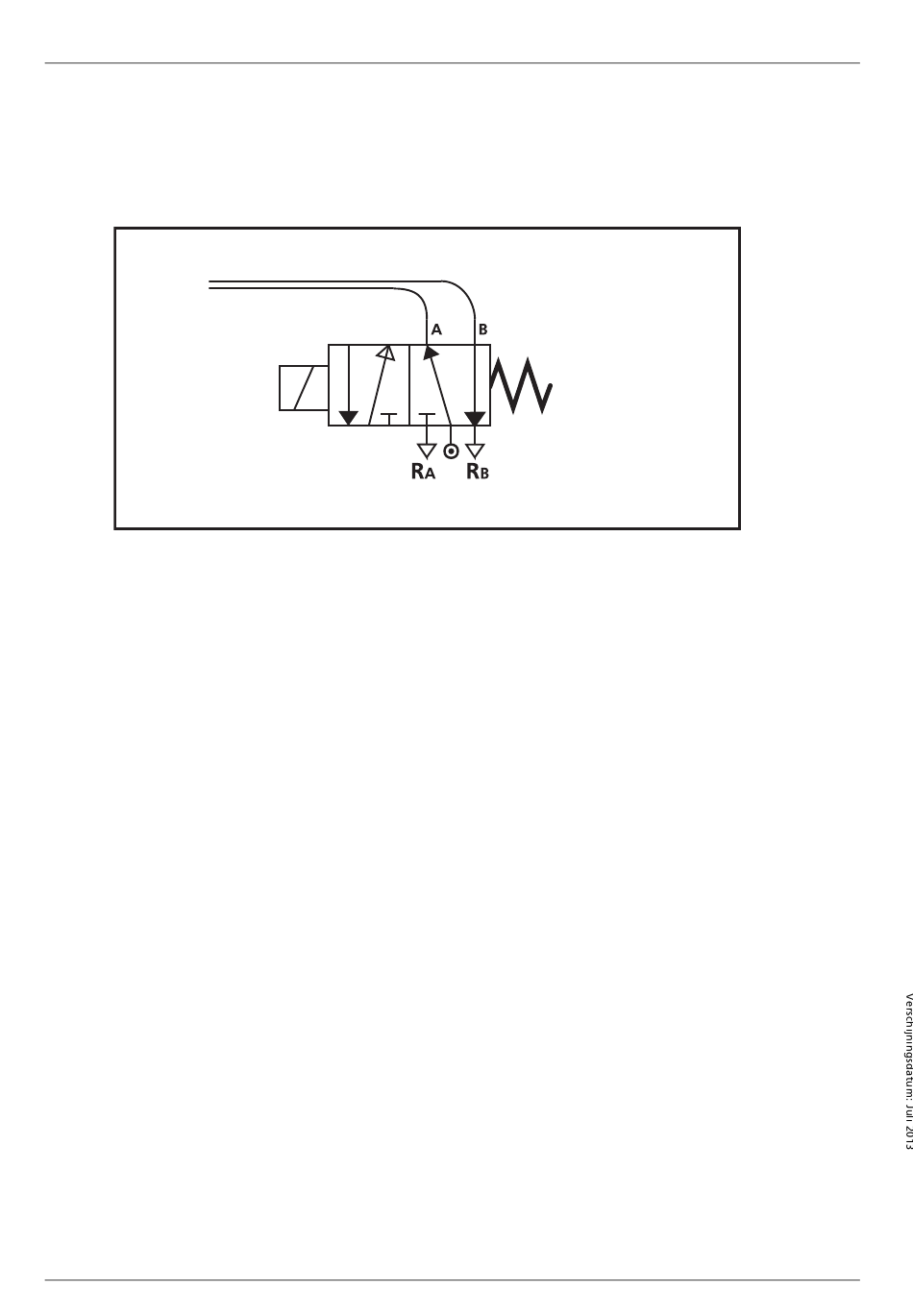

Als het 5/2-wegventiel stationair is (niet ingeschakeld door de besturings, zie Figuur 2.6), vindt
smering plaats via primaire smeerleiding A en de druk in primaire smeerleiding B zal afnemen en
het vet wordt teruggevoerd naar het reservoir via retourleiding R
Figuur 2.6
Wanneer het 5/2-wegventiel wordt ingeschakeld door de besturingséénheid, zal vettoevoerkanaal
P worden verbonden op de primaire smeerleiding B en primaire smeerleiding A zal worden
verbonden op retourleiding R
druk in primaire smeerleiding A zal afnemen en het vet wordt teruggevoerd naar het reservoir via
retourleiding R
Voor een uitgebreide beschrijving van de smeercyclus en de invloed van de stand van het 5/2-weg-
ventiel op de smeercyclus, zie paragraaf 2.2.
OKPKP
aÉ=îÉáäáÖÜÉáÇëâäÉé
In de smeerleiding is een veiligheidsklep gemonteerd tussen de plunjerpomp en het 5/2-wegventiel
(zie Figuur 2.2/14). Als de vetdruk tijdens de pompfase boven de 250 bar komt, zal de
veiligheidsklep het vet terugleiden naar het reservoir.
De maximum vetdruk wordt overschreden als:
•
er een storing optreedt in de drukschakelaar die in het systeem gemonteerd is;
•
er een storing optreedt in de kabel van de drukschakelaar.
De drukschakelaar is bedoeld voor het beëindigen van de pompfase, zodra de minimaal vereiste
vetdruk is bereikt.
OKPKQ
aÉ=íÉëíÇêìââåçé
Het smeersysteem kan getest worden door een of meer cycli te starten met behulp van de
testdrukknop op de pompunit (zie Figuur 2.2/12). Deze knop kan ook gebruikt worden voor het
resetten van de besturingséénheid.
NQ
Werkingsprincipe
5/2 way valve
in de pomp. Smering vindt plaats via primaire smeerleiding B, de
A
.
A
B
A Primary greas line A (port A)
P
B
Primary greas line B (port B)
P
From pump
R
Return line A to grease reservoir
A
R
Return line B to grease reservoir
B
.
cONQMOOoMR
=
