Automatisch Vetsmeersysteem qïáåJP ==
OKQKN
tÉêâáåÖëéêáåÅáéÉ

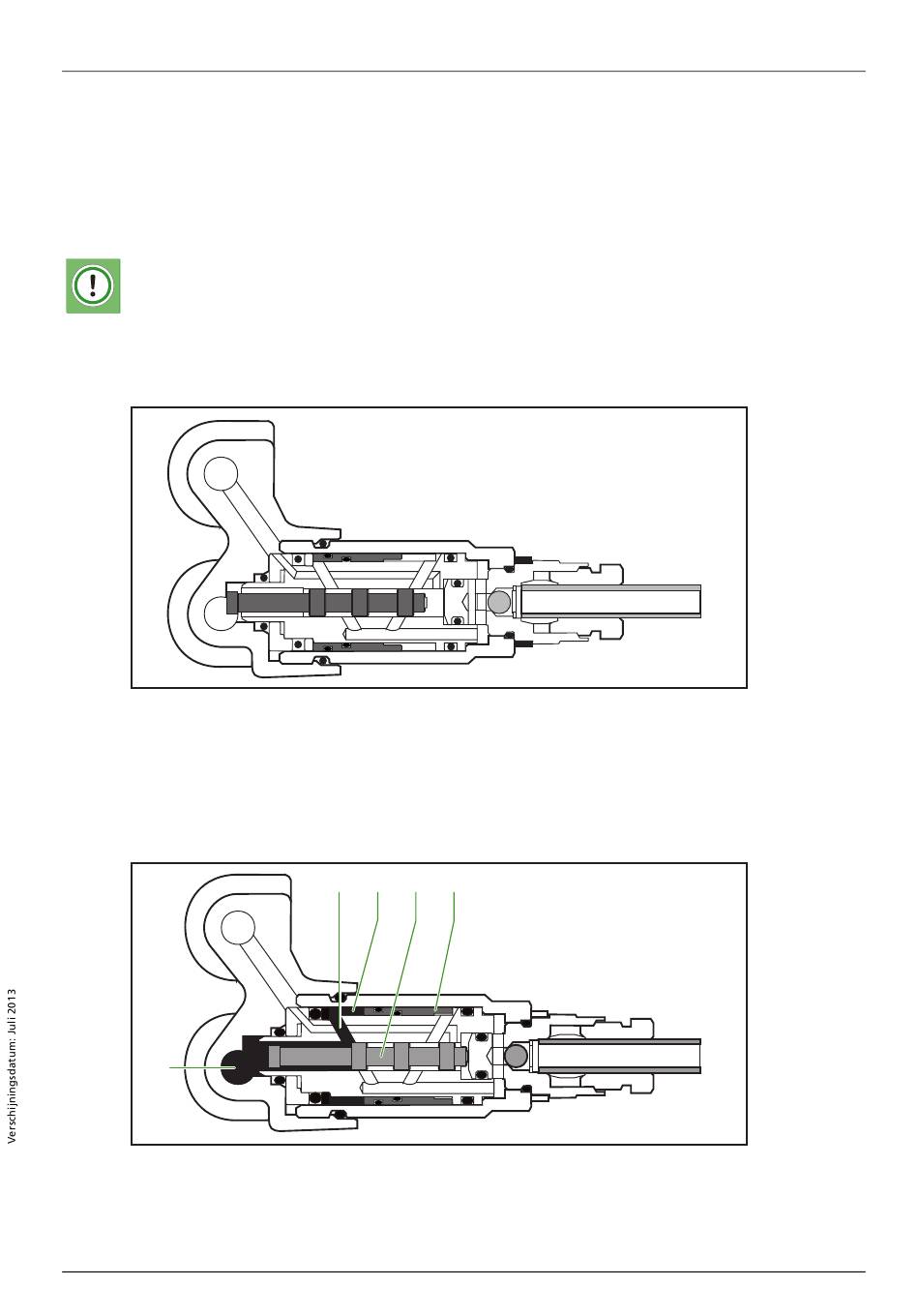

In een doseur bevinden zich twee vetkamers (een voor elke primaire smeerleiding, A en B). Deze
kamers worden gevuld met een exacte hoeveelheid vet. Wanneer via een van de twee kamers
smering plaatsvindt, wordt het vet van de kamers naar het betreffende smeerpunt geperst. Het
werkingsprincipe van de doseur wordt uitgelegd in de vier onderstaande fasen.
LET OP
Open de doseurs niet. Voorkom binnendringen van vuil en daarmee mogelijke storingsoorzaken.
c~ëÉ=N
In deze fase is de doseur nog niet gevuld met vet.
Figuur 2.8
Eerste fase
Tijdens bedrijf (systeem volledig gevuld met vet) worden afwisselend fase 3 en 4 uitgevoerd.
c~ëÉ=O
Tijdens pompfase A wordt vet in kanaal A gepompt. Vanwege de vetdruk wordt plunjer (3) naar
rechts gedrukt langs kanaal (1). Het vet vult kamer (2) via kanaal (1) en drukt plunjer (4) naar rechts.
A
Figuur 2.9
Tweede fase
Na enige tijd neemt de druk in primaire smeerleiding A af (tijdens de drukafnamefase van de
smeercyclus). Dit heeft geen invloed op de doseur.
cONQMOOoMR
1
2
3
4
=
Werkingsprincipe NT
