Automatisch Vetsmeersysteem qïáåJP ==
OKR
aêìâëÅÜ~âÉä~~ê
De drukschakelaar waarschuwt de besturingséénheid dat er voldoende druk is opgebouwd tijdens
de pompfase en stopt de pomp. Wanneer de vereiste druk niet bereikt is, wordt de pompfase pas
beëindigd na de ingestelde maximale pomptijd. Hierna volgt een alarm (waarschuwingslamp).
De drukschakelaar wordt bij voorkeur op het verdelerblok gemonteerd, zover mogelijk van de
pomp vandaan. Dit wordt gedaan om te zorgen dat de vereiste vetdruk van 100 bar ook het laatste
verdelerblok bereikt. Wanneer de schakelaar uit praktische overwegingen ergens in het midden of
aan het begin van het smeersysteem geplaatst wordt, wordt een schakelaar met een hogere
schakeldruk gebruikt. Drukschakelaars worden geleverd met een schakeldruk van 100, 125, 150 of
175 bar.
OKRKN
tÉêâáåÖëéêáåÅáéÉ

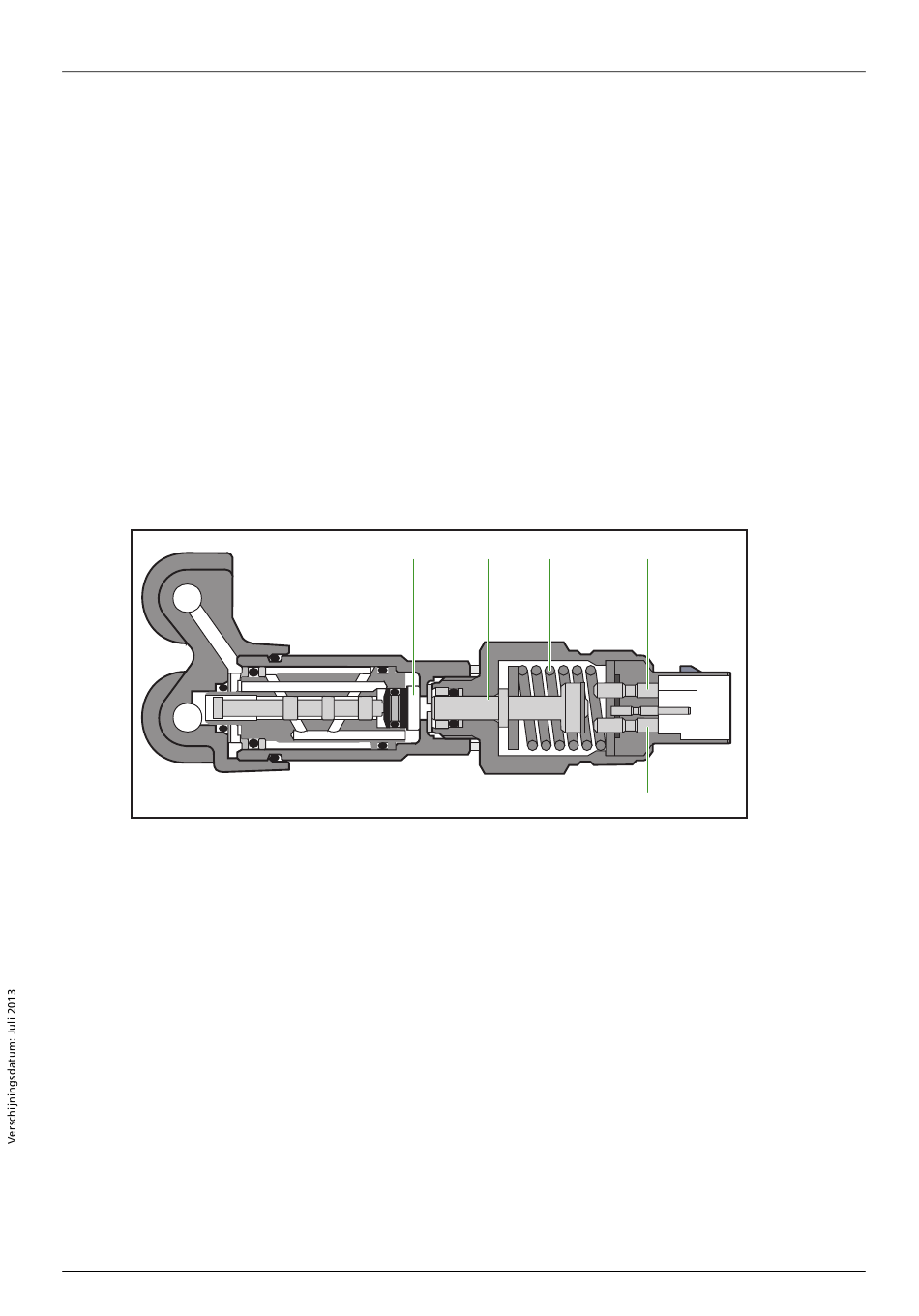

Het werkingsprincipe van de drukschakelaar wordt uitgelegd in drie fasen.
c~ëÉ=N
Tijdens deze fase staat er geen druk op kanaal A en B. Er staat ook geen druk op kamer (1). Veer
(10) drukt schakelaar plunjer (2) naar links. Het elektrische contact (3 en 4) is open.
B
A
Figuur 2.12
Eerste fase
c~ëÉ=O
Tijdens pompfase A wordt vet in kanaal A geperst. Terwijl de vetdruk wordt opgebouwd, wordt
zuiger (6) naar rechts gedrukt. Kamer (1) wordt verbonden met kanaal A (via de kanalen 7, 8 en 9).
Zodra de druk in kamer (1) hoger is dan de drukkracht van de veer (10), gaat plunjer (2) naar rechts.
Het elektrische contact (3 en 4) wordt door de contactplaat (5) gesloten.
cONQMOOoMR
1
2
10
=
3
4
Werkingsprincipe NV
