3
-- Installation électrique, montage
Les obstacles sont préjudiciables au niveau de signal entre
le récepteur radio et le boîtier de gestion ou la sonde exté-
rieure.
L'installation électrique doit être réalisée exclusivement par
un électricien qualifié.
Il faut mettre l'installation de chauffage hors service avant
d'intervenir dessus.
3.1
Contrôle du contenu de la livraison
Nombre
Sommaire
1
Régulateur de l'installation
1
Récepteur radio
1
Sonde de température extérieure VR 20 ou sonde
de température extérieure VR 21
1
Matériel de fixation (2 vis et 2 chevilles)
4
Piles, type LR06
1
Documentation
▶
Vérifiez que le contenu de la livraison est complet.
3.2
Sélection des conduites
▶
N'utilisez pas de câbles souples pour la tension secteur.
▶
N'utilisez pas de câbles sous gaine pour les câbles de
tension secteur.
Section de câble
Ligne eBUS (cuivre, souple,
faible diamètre)
Ligne eBUS (cuivre, monofi-
laire)
Câble de sonde (cuivre,
souple, faible diamètre)
Câble de sonde (cuivre, mo-
nofilaire)
Longueur de conduite
Câbles de sonde
Câbles de bus
3.3

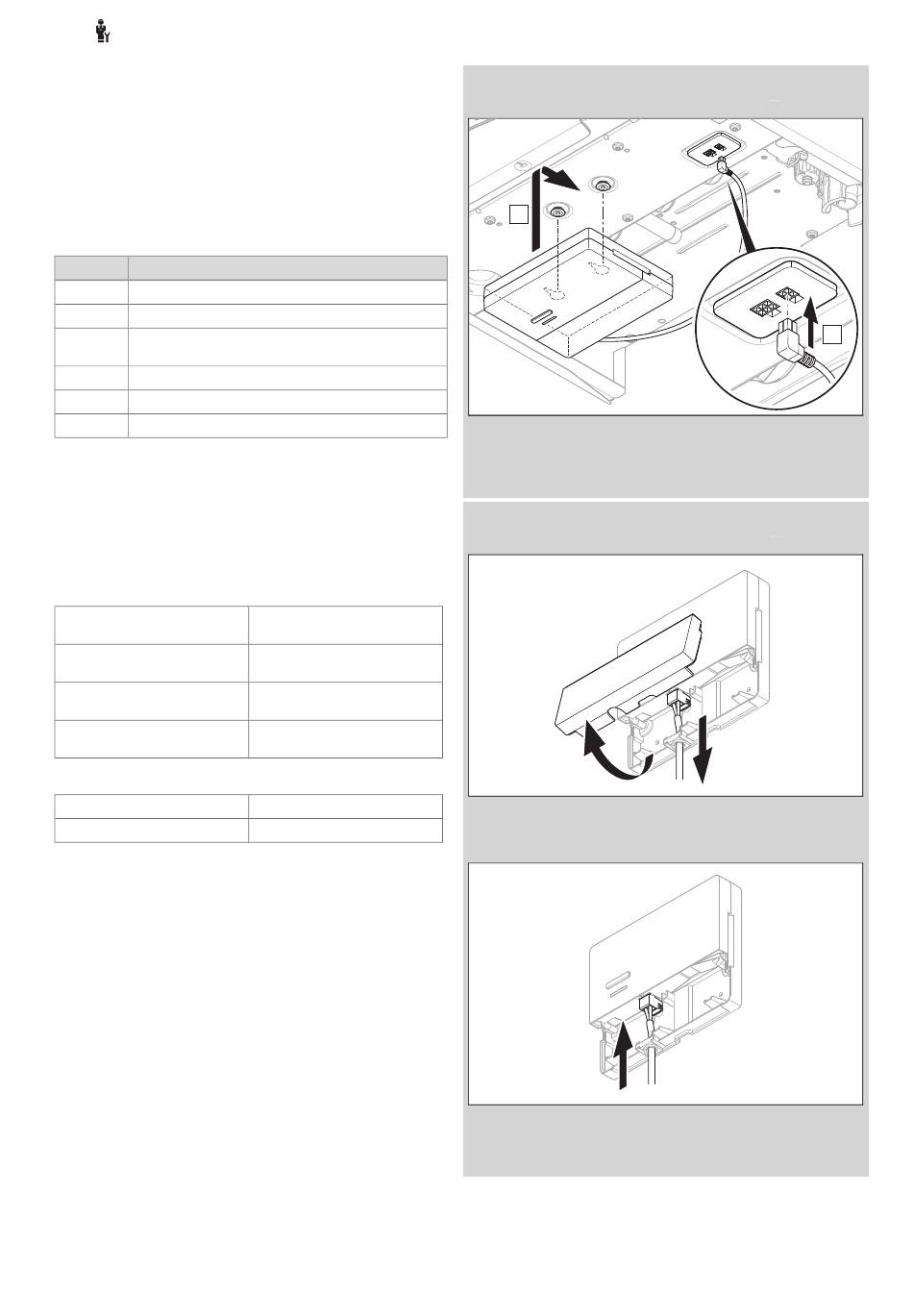

Installation du récepteur radio
Le récepteur radio peut être monté sur un générateur de
chaleur ou sur un système de ventilation raccordé à des
générateurs de chaleur.
En cas d'installation du récepteur radio sur un générateur
de chaleur situé hors d'une zone humide, il est possible de
monter le récepteur radio sur le mur et de le brancher avec
une rallonge électrique afin d'améliorer la réception.
80
0,75 ... 1,5 mm²
1,0 ... 1,5 mm²
0,75 ... 1,5 mm²
1,0 ... 1,5 mm²
≤ 50 m
≤ 125 m
3.3.1
Montage du récepteur radio et raccordement
au générateur de chaleur
Condition: Le générateur de chaleur offre une possibilité de raccordement
direct et ne se trouve pas dans une zone humide.
A
▶
Montez le récepteur radio en bas du générateur de cha-
leur.
▶
Branchez le récepteur radio sur le raccordement direct,
sous le générateur de chaleur.
Condition: Le générateur de chaleur n'offre pas de possibilité de raccorde-
ment direct et/ou se trouve dans une zone humide.
▶
Retirez le volet du récepteur radio conformément à l'illus-
tration.
▶
Retirez le câble de raccordement direct existant.
▶
Branchez le câble eBUS à prévoir sur place conformé-
ment à l'illustration.
▶
Fermez le volet du récepteur radio.
Notice d'utilisation et d'installation 0020288147_03
B
