Spanningsmeting
De UMG604 is bestemd voor de meting van
wisselspanningen in 300V netten, waarin
overspanningen uit categorie III kunnen
voorkomen.
De
UMG604
kan
bepalen,
wanneer
spanningsmeetingang een meetspanning van
meer dan 10Veff staat.
Bij de keuze van de meetleidingen voor de
spanningsmeting moet op het volgende gelet
worden:
• De meetleidingen voor de spanningsmeting
moeten geschikt zijn voor spanningen tot
300VAC tegen aarde en 520VAC geleider
tegen geleider.
• Normale meetleidingen moeten door een
overstroom-veiligheidsvoorziening beveiligd
en via stroomverbrekers geleid worden.
• Kortsluitingvrije
meetleidingen
alleen via stroomverbrekers geleid worden.
Overstroom-veiligheidsvoorzieningen
stroomverbrekers moeten in de buurt van het
apparaat aangebracht en voor de gebruiker
makkelijk bereikbaar zijn.
C
Voor de meetingangen L4 en I4 moet
geen aansluitschema geconfigureerd
worden.
alleen
meetwaarden
op
minstens
een
moeten
en
Stroomverbreker
10A
(UL listed)
N
L3
L2
L1

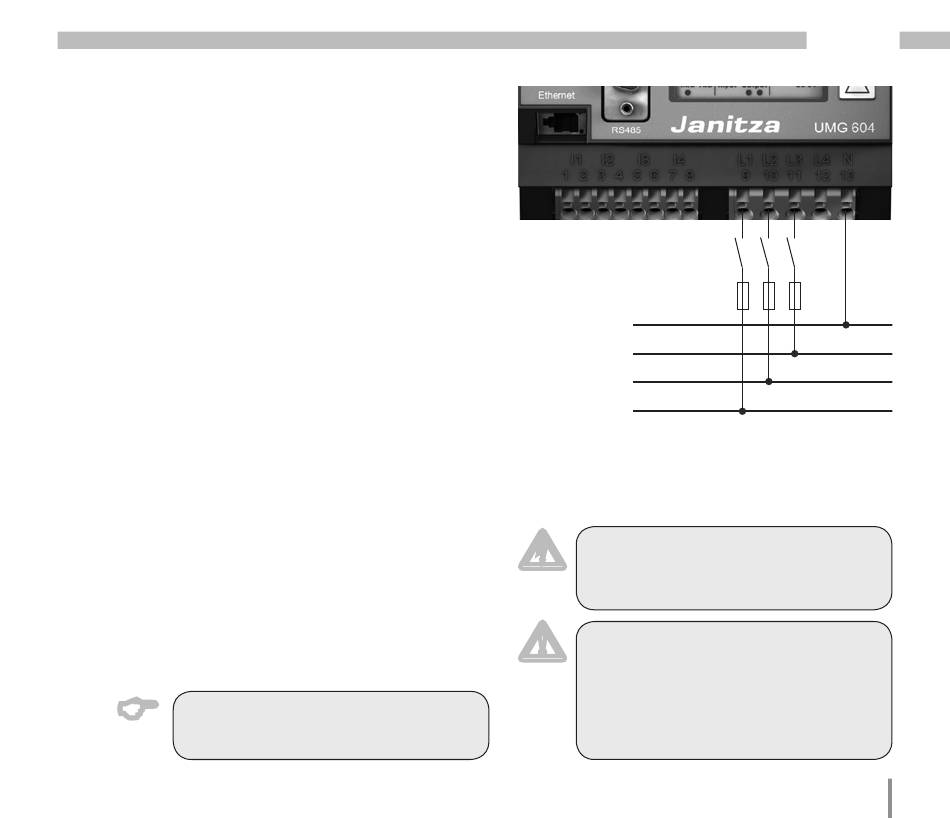

Afb. aansluitvoorbeeld: Spanningsmeting via
kortsluitingvrije meetleidingen.
c
Let op!
Het is gevaarlijk de spanningsmeetin-
gangen aan te raken.
m
Let op!
De UMG604 kan alleen meetwaarden
bepalen, wanneer op minstens een
spanningsmeetingang een meetspanning
van meer dan 10Veff staat.
UMG 604
29
