Profibus (optie)
Profibusprofielen
De UMG604 kan 16 profibusprofielen beheren.
Elk
profibusprofiel
databits.
De eerste databyte van de uitgiftezone van
de PLC bevat altijd het profielnummer van het
door de UMG604 gevraagde profibusprofiel.
Om een profibusprofiel op te vragen, schrijft u
het profielnummer in de eerste databyte van de
uitgiftezone van de PLC.
Alle systeemvariabelen en globale variabelen
kunnen afzonderlijk ingeschaald en in een van
de volgende formats geconverteerd worden:
- 8, 16, 32bit integer met en zonder voorbe-
werkingsteken.
- 32 of 64bit float-format.
2)
- Big of little endian
.
1)
Globale variabelen zijn variabelen, die door
de gebruiker in Jasic gedefinieerd worden en
elke interface van de UMG604 ter beschikking
staan.
2)
Big-endian
= high byte voor low byte.
Little-endian
= low byte voor high byte.
54
bevat
maximaal
128
Stambestand van het apparaat
Het stambestand voor de UMG604 heeft de
bestandsnaam „0B41.GSD" en staat op de bij
de levering behorende cd.
PLC
Uitgiftezone van de PLC
1. Byte = profielnummer
Vanaf de 2e byte volgen
variabelen voor de UMG604.
1)
Invoerzone van de PLC
1. Byte = terugmelding van
het profielnummer
Vanaf de 2e byte volgen
de door de UMG604
opgevraagde variabelen.

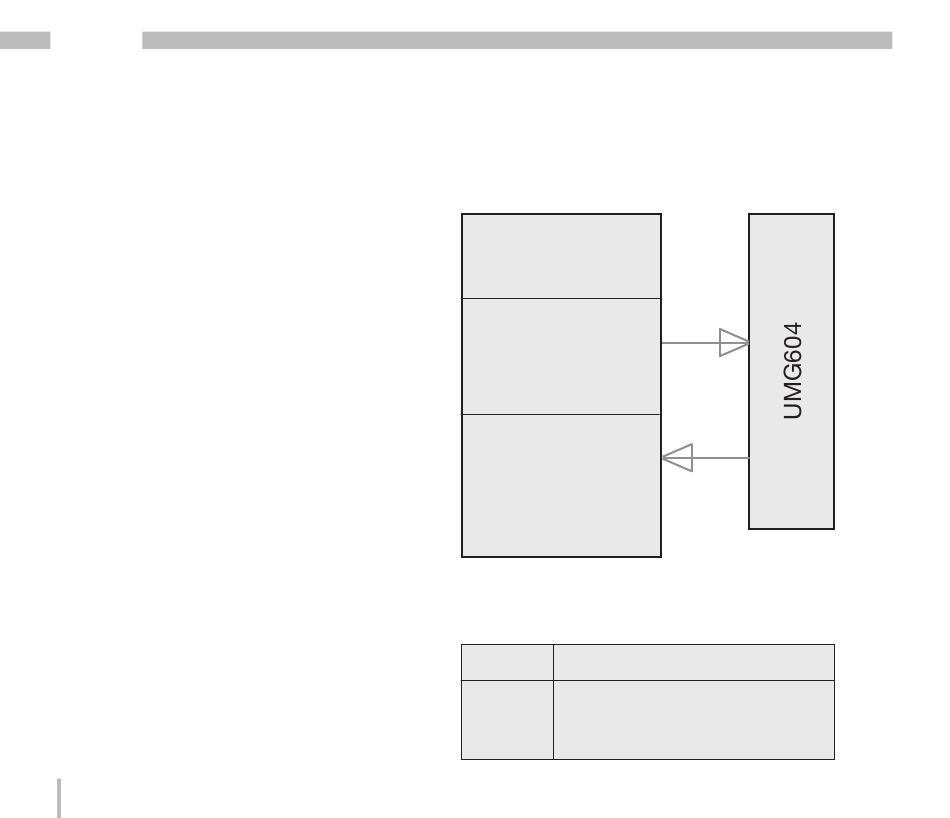

Afb.
54.1
blokschakelschema
gegevensuitwisseling tussen PLC en UMG604.
Adres
Inhoud
200
Apparaatadres (1 .. 255)
geldt voor Modbus en Profibus
1 = voorinstelling af fabriek
voor
de
