Aansluiting van de busleidingen
De aankomende busleiding wordt op de
klemmen 1A en 1B aangesloten. De busleiding
voor het volgende apparaat in de lijn wordt op
de klemmen 2A en 2B aangesloten. Volgt er
geen apparaat meer in de lijn, dan moet de
busleiding met weerstanden getermineerd
worden (schakelaar op ON).
In de schakelaarpositie ON zijn de klemmen
2A en 2B voor de verdere busleiding
uitgeschakeld.
D-Sub,
9-polig,
bus

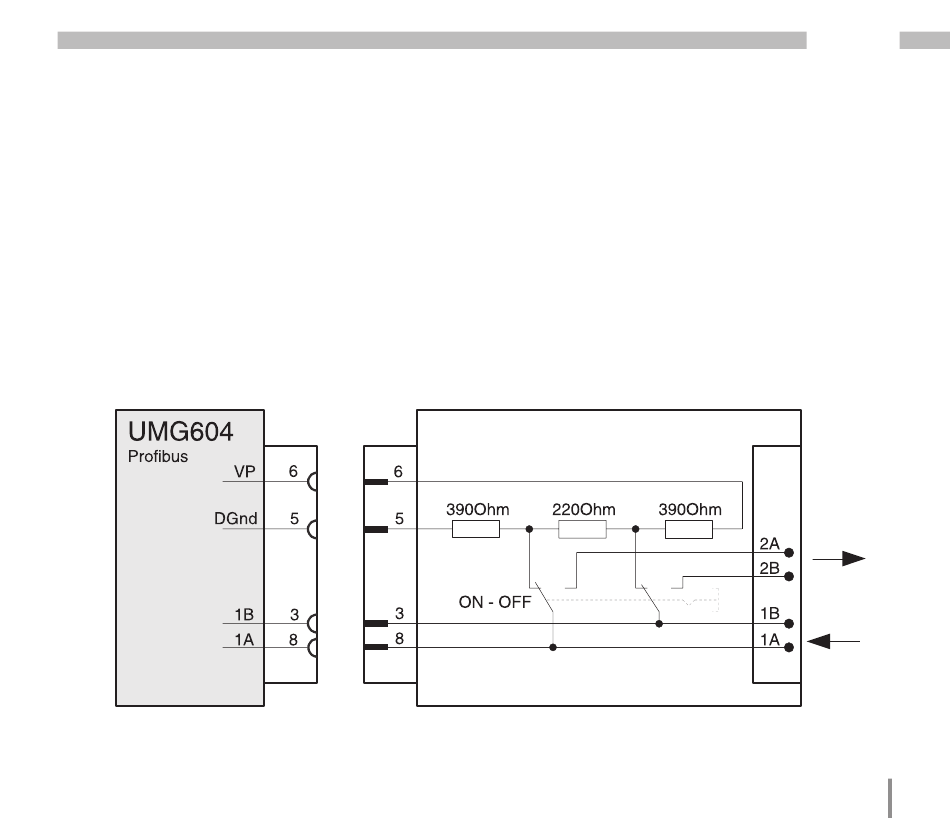

Afb. 37.1 profibusstekker met afsluitweerstanden.
Profibus-stekker
Afsluitweerstanden
D-Sub,
9-polig,
stekker
(extern)
Schroefklemmen
UMG 604
Andere
Profibus-
deelnemers
37
