UMG 604
Interfaces
RS232
Met een RS232-aansluitkabel kunt u de
UMG604 met een pc verbinden.
De bereikbare afstand tussen twee apparaten
met een RS232-interface is afhankelijk van de
gebruikte kabel en de baudrate. De maximaal
aansluitbare kabellengte bedraagt 30m!
Als
richtwaarde
transmissiesnelheid van 9600 baud een
afstand van 15m tot 30m niet overschreden
worden.
De toelaatbare resistieve belasting moet
groter zijn dan 3kOhm en de door de
overdrachtsleiding veroorzaakte capacitieve
belasting moet kleiner zijn dan 2500pF.
D-Sub, 9-polig,
bus
Afb.
aansluiting
stekkers
verbindingskabel (artikelnr. 08 02 427).
32
moet
bij
een
Mini-Combicon
5-polig
voor
de
pc-
Afscherming
Voor verbindingen via de RS232-interface
moet een getwiste en afgeschermde kabel
worden
aangebracht.
afschermingseffect te waarborgen, moet de
afscherming aan beide uiteinden van de kabel
over een groot oppervlak met delen van de
behuizing of kast verbonden worden.
PC
Com1

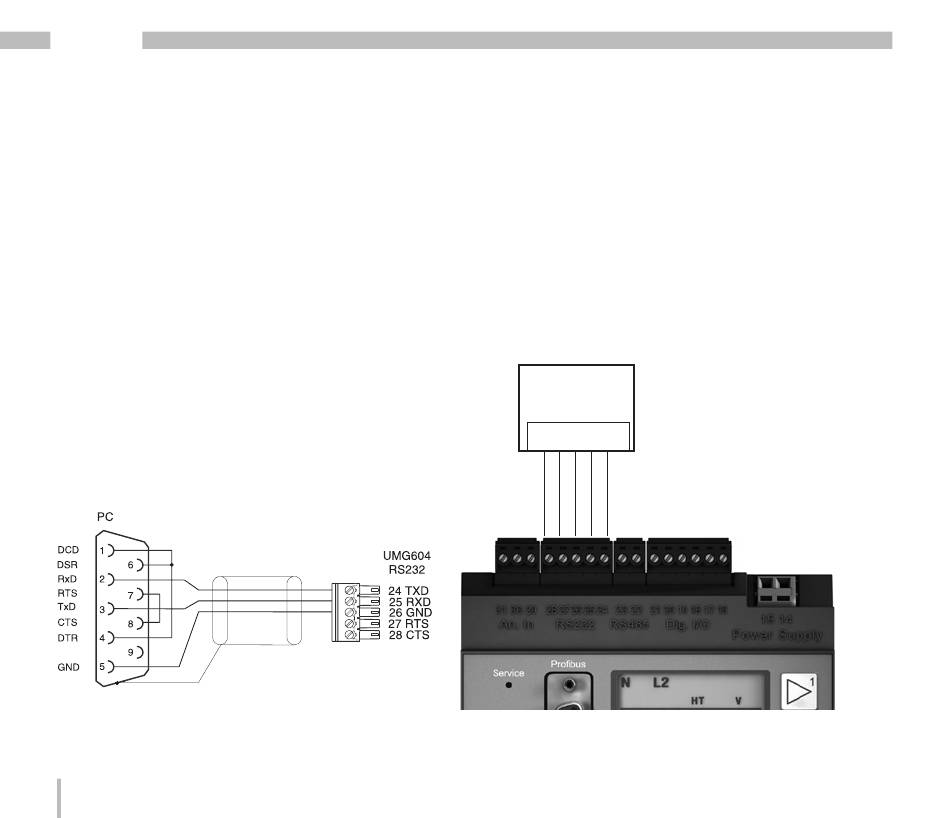

Afb. voorbeeld, een UMG604 via de RS232-
interface met een pc verbinden.
Om
voldoende
