Afscherming
Voor verbindingen via de RS485-interface
moet een getwiste en afgeschermde kabel
worden aangebracht.
• Aard de afschermingen van alle kabels die
in de kast komen aan de kastingang.
• Verbind de afscherming over een groot
oppervlak en goed geleidend met een
aarde die arm aan externe spanning is.
• Ondersteun
de
aardingsklem
beschadigingen door bewegingen van de
kabel te voorkomen.
• Gebruik voor de invoering van de kabel in
de schakelkast passende kabelinvoeringen,
bijvoorbeeld PG-wartels.
Kabeltype
De gebruikte kabels moeten voor een
omgevingstemperatuur van minimaal 80°C
geschikt zijn.
Aanbevolen kabeltypes:
Unitronic Li2YCY(TP) 2x2x0,22 (Lapp Kabel)
Unitronic BUS L2/FIP 1x2x0,64 (Lapp Kabel)
Maximale kabellengte
1200m bij een baudrate van 38,4k.
34
kabels
boven
de
mechanisch,
om

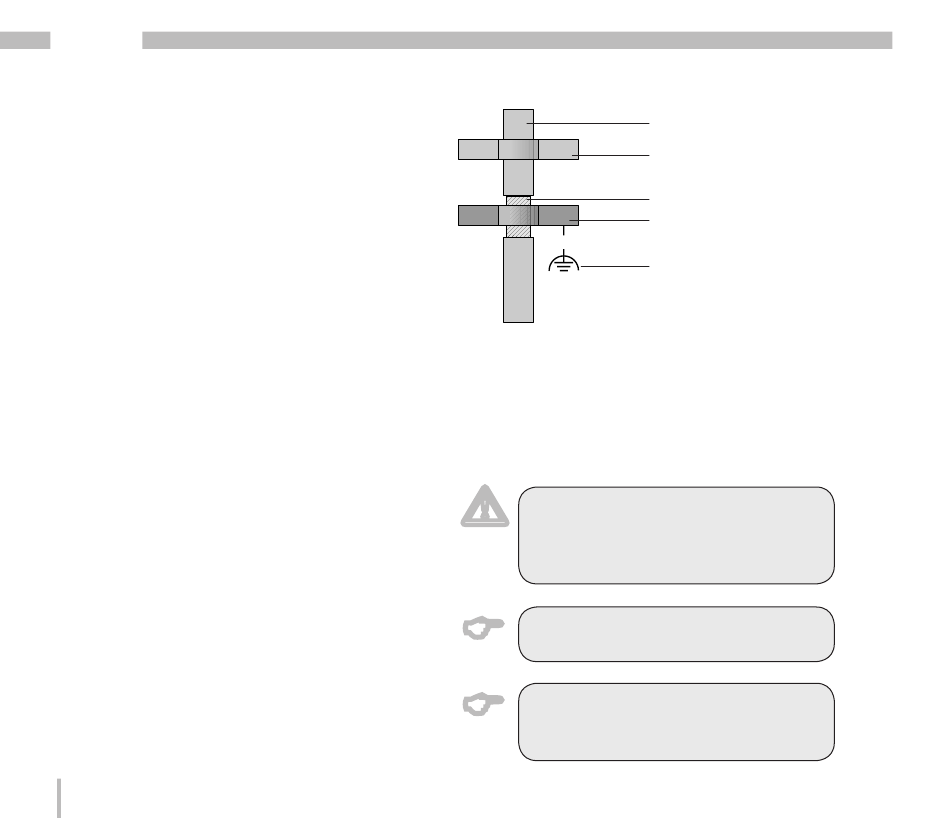

Afb. afschermingsconfiguratie bij kastin-
gang.
m
Let op!
Profibus, RS232, RS485 en tempe-
ratuurmeetingang zijn onderling niet
galvanisch gescheiden.
C
Alle interfaces kunnen gelijktijdig
gebruikt worden.
C
Voor de bus-bekabeling zijn CAT-Ka-
bels niet geschikt. Past u hiervoor de
aanbevolen kabels voor.
Kabel
Trekontlasting
Afschermingsvlechtwerk van de kabel
Aardingsklem
Een aarde die arm aan externe
spanning is
