3.4.4 Verbrandingsregeling (SCOT®-systeem)
De ketel is met een elektronische verbrandingsregeling uitgerust.
De verbrandingsregeling gebeurt via de ionisatie-elektrode. Afhankelijk van de
gemeten ionisatiestroom wordt de gashoeveelheid ten opzichte van de aanwezige
luchthoeveelheid geregeld.
Als de luchtovermaat daalt, stijgt de verbrandingstemperatuur en bijgevolg de
ionisatiestroom. De maximale ionisatiestroom (Io max) treedt bij een luchtovermaat
van 0 % (λ=1,0) op.
Via de kalibratie wordt regelmatig de maximale ionisatiestroom (Io max) berekend.
Vanuit deze maximale waarde wordt een luchtovermaat berekend. De gewenste
waarde voor de ionisatiestroom (Io soll) wordt zodanig ingesteld dat een O
gehalte van ca. 4,9 % (λ=1,3) over het volledige modulatiebereik ontstaat.
I
o max
I
o soll
2
1

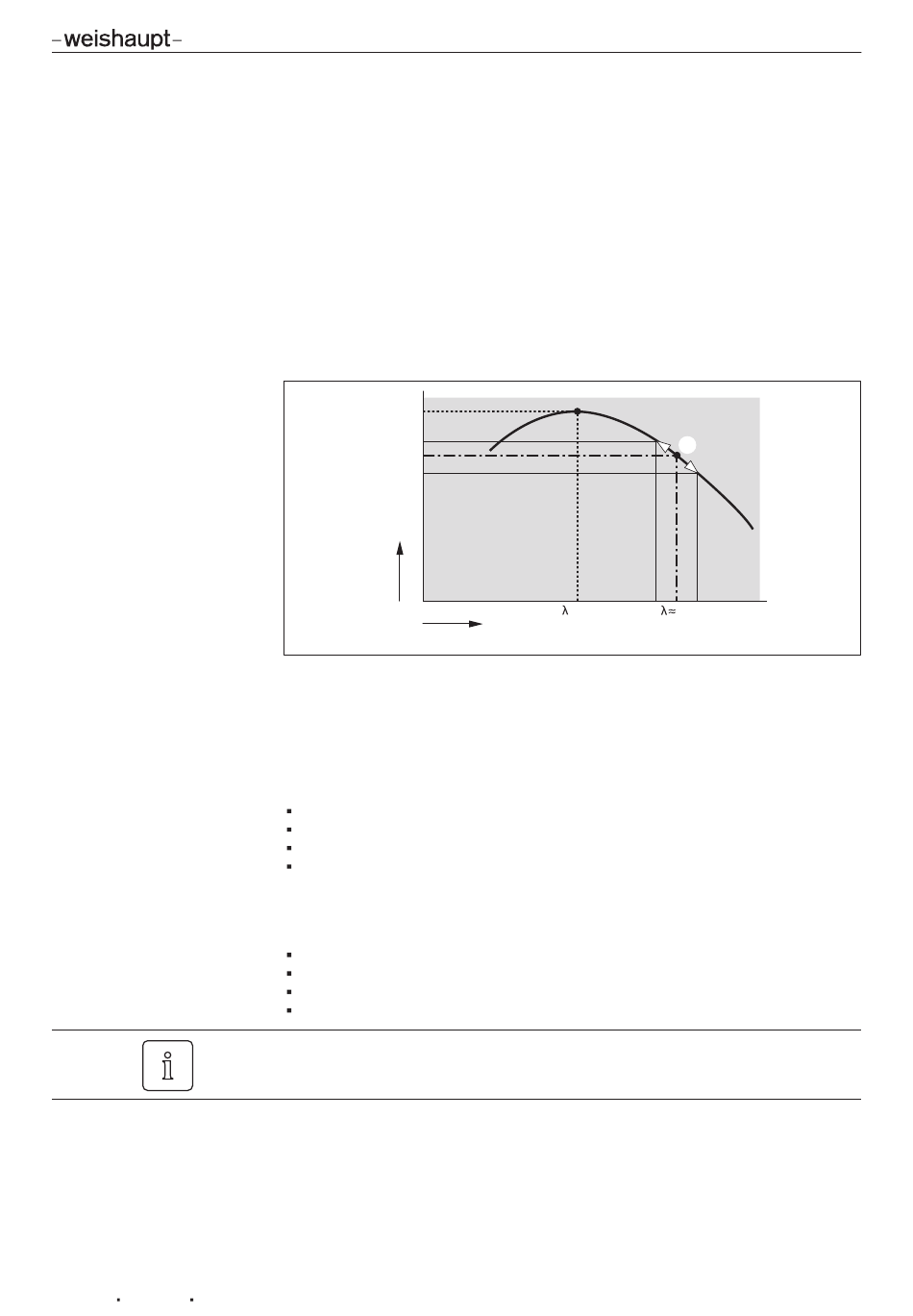

1 Luchtfactor (λ)
2 Ionisatiestroom
3 Regelbereik
Kalibratie
Kalibraties worden doorgevoerd:
na dynamisch opgegeven werkingsuren;
na dynamisch opgegeven branderstarts;
na spanningsonderbreking;
na het optreden van bepaalde fouten (bijv. F 21, W 22, enz.).
Een kalibratie kan manueel via parameter 39 doorgevoerd worden.
Een manuele kalibratie via parameter 39 is absoluut noodzakelijk bij de vervanging
van volgende onderdelen:
Ionisatie-elektrode
Branderoppervlak
Toestelelektronica WCM-CPU
Gascombiventiel
Bij een kalibratie stijgt het CO-gehalte kortstondig (ca. 2 s) boven 1000 ppm.
