6 Bediening
Info
Systeem
Bedrijfsfase
i 10
0: Brander uit
1: Ruststandscontrole ventilator
2: Voorventilatietoerental bereiken
3: Voorventilatie
4: Ontstekingstoerental bereiken
5: Ontsteking
vlamvormingstijd (10 ≙ 1,0 seconden)
6: Brander in werking
7: Relaiscontrole gasventielen
8: Naventilatietoerental bereiken en naventilatie
Vermogen
i 11
(1
Gemiddelde buitentemperatuur
i 12
Gewenste vertrekwaarde (Individuele ketel)
i 13
Gewenste vermogenwaarde (cascadewerking)
Gewenste temperatuurwaarde (Afstandsbesturing DDC)
Hoogste warmtevraag (Afstandsbesturing WCM-FS, WCM-EM, via B1)
SCOT®-basiswaarde
i 14
Ionisatie-elektrode vervangen., bij:
WTC 45 < 78 pt.
WTC 60 < 75 pt.
Ingangssignaal afstandssturing temperatuur (4 ... 20 mA)
i 15
(1
Kan gereset worden
Info
Actoren
Werkingsstand
i 20
H: Verwarming
W: Warm water
Aanstuursignaal gasregelorgaan
i 21
Gewenst toerental PEA-pomp
i 22
Ventilatortoerental
i 23
Info
Sensoren
Veiligheidstemperatuur (eSTB)
i 30
Rookgastemperatuur
i 31
Ionisatiesignaal (reële SCOT®-waarde)
i 32
Buitentemperatuur
i 33
83240707 1/2020-08 La
Montage- en bedieningsrichtlijnen
Gascondensatieketel WTC 45-A en WTC 60-A

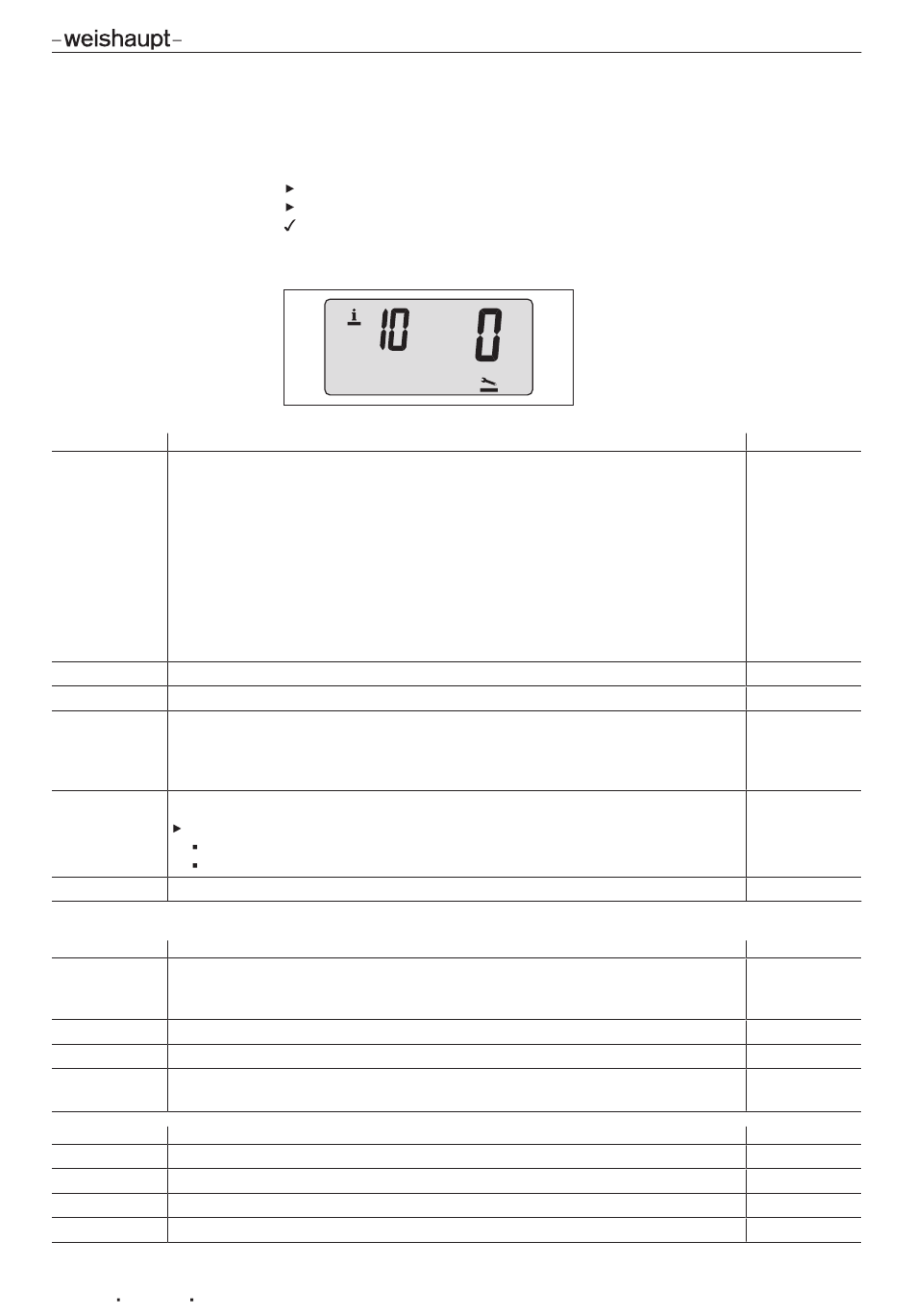

6.3.1 Infomenu
Installatiewaarden (i) weergeven
Infomenu activeren [hfst. 6.3].
Aan de draaiknop draaien.
Installatiewaarden kunnen geraadpleegd worden.
Naargelang de uitrusting van de installatie worden bepaalde waarden niet
afgebeeld.
42-112
Eenheid
–
%
°C
°C
%
°C
°C
Pt.
mA
Eenheid
–
%
%
1/min
x 10
Eenheid
°C
°C
Pt.
°C
