Multiplex Magneetcontacten DS7450 & DS7452
Algemene informatie :
De magneetcontacten van de DS7450-serie zijn ontworpen om te werken met de DS7400Xi-BEL centrale. Ze
zijn bedoeld om conventionele "droge" contacten te vervangen en om als een multiplex adres naar de centrale
te rapporteren.
Verbruik :
0.19 mA in rust.
Installatie :
Deze instructies gaan ervan uit dat de centrale reeds volledig geïnstalleerd is en goed functioneert.
Opmerking :
De magneetcontacten moeten geprogrammeerd worden alvorens ze geïnstalleerd worden. Zie
hiervoor de programmeerinstructies op de volgende bladzijden.
-
Programmeer de zone in de centrale (zie "Zones programmeren", "zonefuncties programmeren" en
"Adressering Multiplex Zones").
Onderbreek de voedingsspanning naar de multiplex lus alvorens de magneetcontacten te bekabelen en aan
te sluiten.
-
Bereid het montage-oppervlak voor de contacten voor.
• Als het om een opbouwcontact gaat, gebruik dan het contactgedeelte als sjabloon voor het bepalen van
de locatie van de bevestigingsschroeven.
• Als het een inbouwcontact is, boor een gat daar waar het contact moet geïnstalleerd worden.
-
Trek de 2-draads multiplex bekabeling door de opening en maak de draden stevig vast met de schroeven
van het contact.

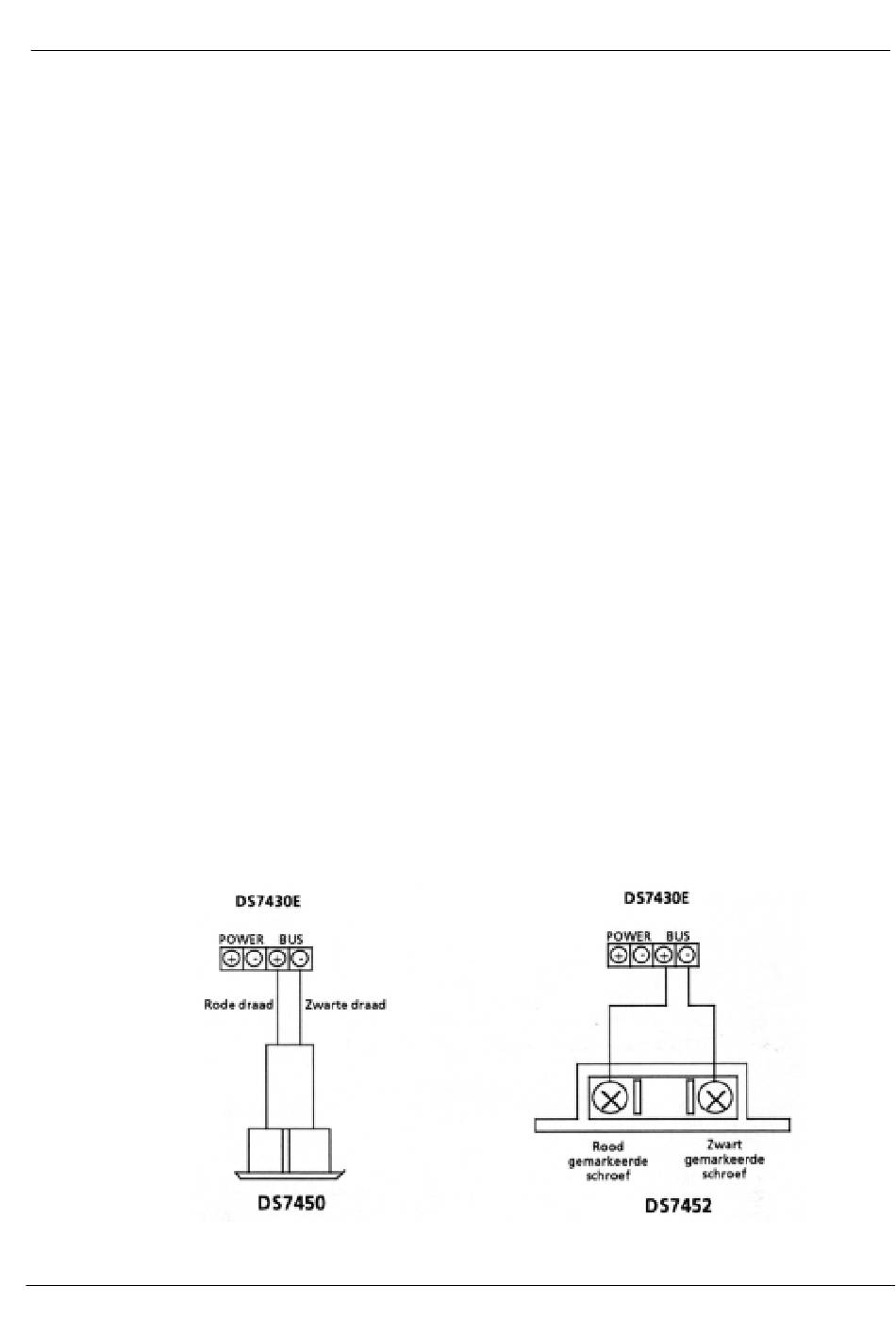

Opmerking : De bekabeling is gepolariseerd. Verbind de rode positieve draad van de multiplexbus met de
rode draad of de schroef die rood gemarkeerd is. Verbind de zwarte negatieve draad van de
multiplexbus met de zwarte draad of de schroef die zwart gemarkeerd is.
-
Trek de bekabeling door de opening en monteer het magneetcontact. Als het een inbouwcontact betreft,
duw het in het geboorde gat.
-
Bereid het montage-oppervlak voor de magneet voor dat tegenover het contact ligt.
• Als het om een opbouwcontact gaat, gebruik dan het magneetgedeelte als sjabloon voor het bepalen van
de locatie van de bevestigingsschroeven.
• Als het een inbouwcontact is, boor een gat daar waar de magneet moet geïnstalleerd worden.
-
Monteer de magneet.
Afmetingen :
